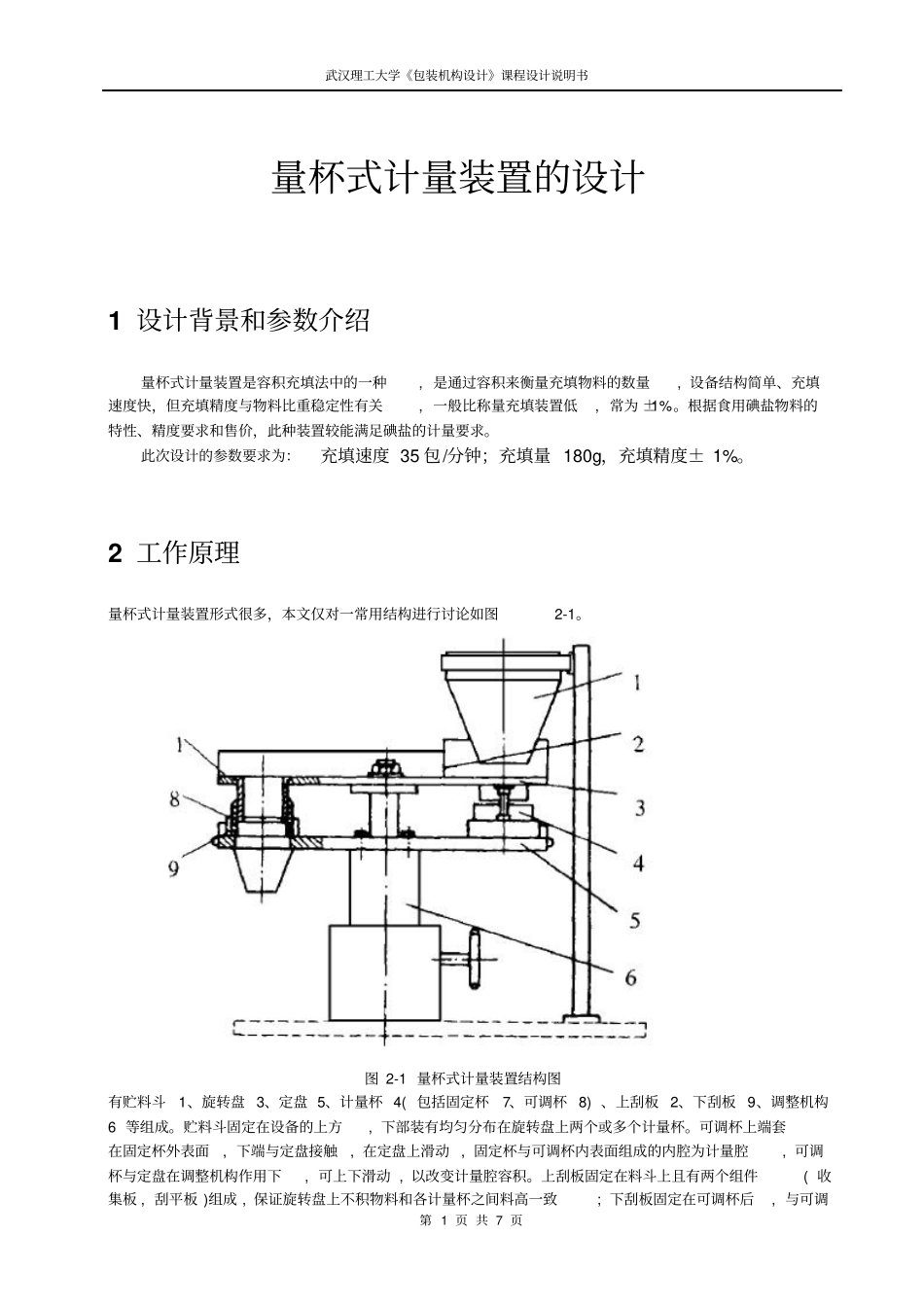

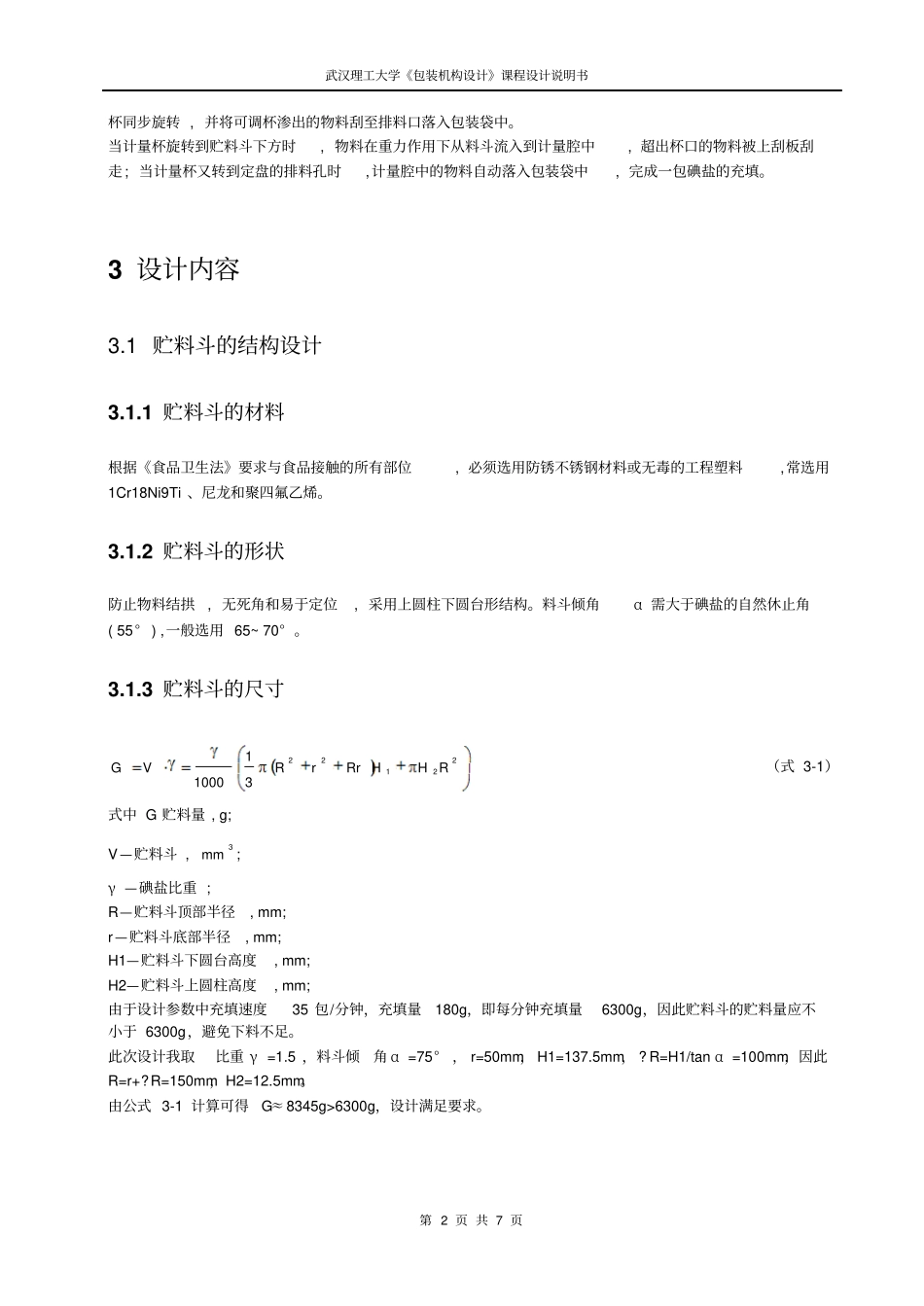

武汉理工大学《包装机构设计》课程设计说明书第 1 页 共 7 页量杯式计量装置的设计1 设计背景和参数介绍量杯式计量装置是容积充填法中的一种, 是通过容积来衡量充填物料的数量, 设备结构简单、充填速度快，但充填精度与物料比重稳定性有关, 一般比称量充填装置低, 常为 ±1%。根据食用碘盐物料的特性、精度要求和售价，此种装置较能满足碘盐的计量要求。此次设计的参数要求为：充填速度 35 包/分钟；充填量 180g，充填精度± 1%。2 工作原理量杯式计量装置形式很多，本文仅对一常用结构进行讨论如图2-1。图 2-1 量杯式计量装置结构图有贮料斗1、旋转盘 3、定盘 5、计量杯 4( 包括固定杯7、可调杯 8) 、上刮板 2、下刮板 9、调整机构6 等组成。贮料斗固定在设备的上方, 下部装有均匀分布在旋转盘上两个或多个计量杯。可调杯上端套在固定杯外表面, 下端与定盘接触, 在定盘上滑动 , 固定杯与可调杯内表面组成的内腔为计量腔, 可调杯与定盘在调整机构作用下, 可上下滑动 , 以改变计量腔容积。上刮板固定在料斗上且有两个组件( 收集板 , 刮平板 )组成 , 保证旋转盘上不积物料和各计量杯之间料高一致; 下刮板固定在可调杯后, 与可调武汉理工大学《包装机构设计》课程设计说明书第 2 页 共 7 页杯同步旋转 , 并将可调杯渗出的物料刮至排料口落入包装袋中。当计量杯旋转到贮料斗下方时, 物料在重力作用下从料斗流入到计量腔中, 超出杯口的物料被上刮板刮走; 当计量杯又转到定盘的排料孔时,计量腔中的物料自动落入包装袋中, 完成一包碘盐的充填。3 设计内容3.1 贮料斗的结构设计3.1.1 贮料斗的材料根据《食品卫生法》要求与食品接触的所有部位, 必须选用防锈不锈钢材料或无毒的工程塑料,常选用1Cr18Ni9Ti 、尼龙和聚四氟乙烯。3.1.2 贮料斗的形状防止物料结拱, 无死角和易于定位, 采用上圆柱下圆台形结构。料斗倾角α 需大于碘盐的自然休止角( 55° ) ,一般选用 65~ 70° 。3.1.3 贮料斗的尺寸22122311000RHHRrrRVG（式 3-1）式中 G 贮料量 , g; V—贮料斗 , 3mm; γ —碘盐比重 ; R—贮料斗顶部半径, mm; r—贮料斗底部半径, mm; H1—贮料斗下圆台高度, mm; H2—贮料斗上圆柱高度, mm; 由于设计参数中充填速度35 包/分钟，充填量180g，即每分钟充填量6300g，因此贮料斗的贮料量应不小于 6300g，避免下料不足。此次设计我取比重 γ =1.5 ，料斗倾角 α ...
