金属拉力棒断口失效分析资料

金属拉力棒断口失效分析资料_第1页
1/8

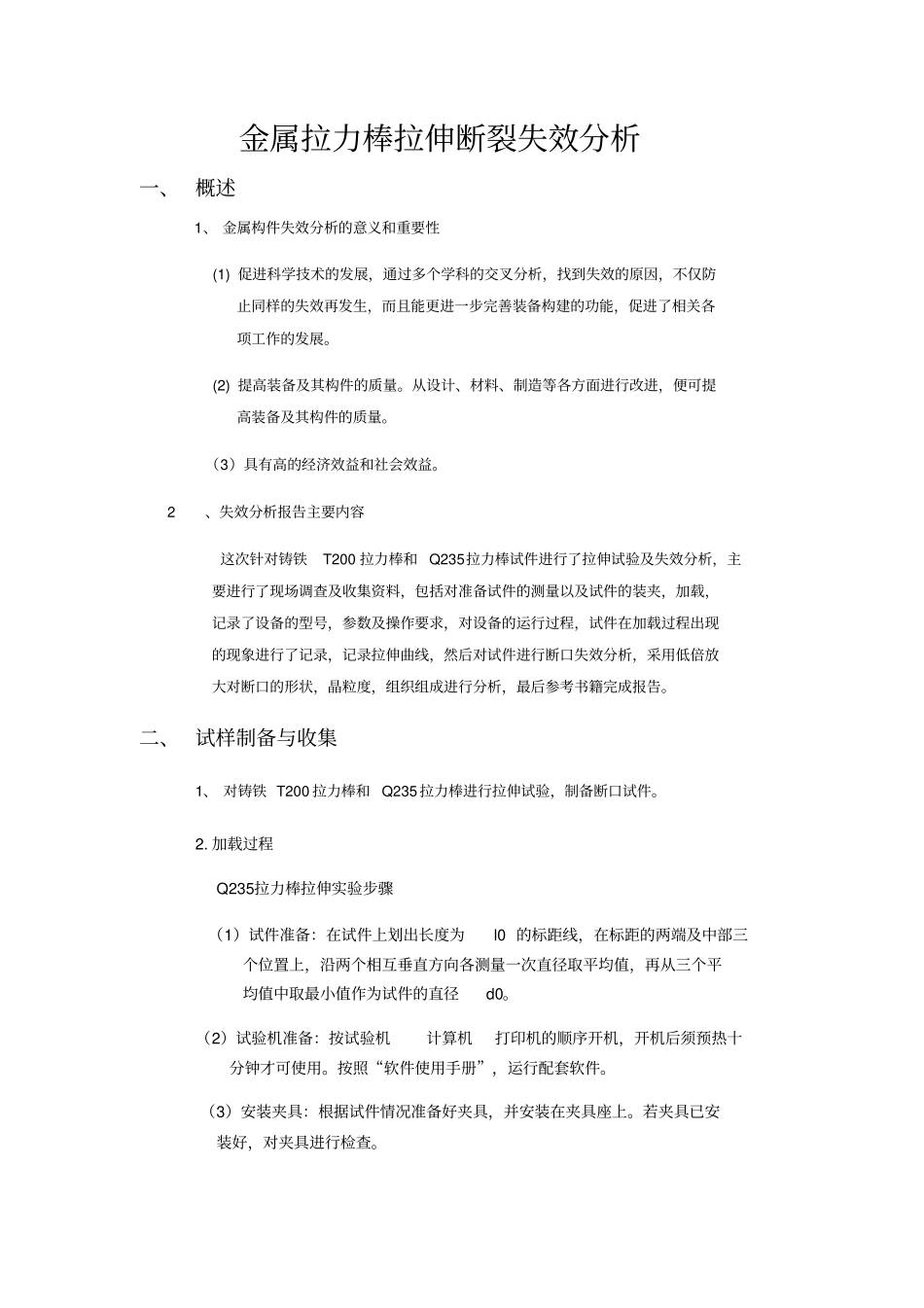

金属拉力棒断口失效分析资料_第2页
2/8

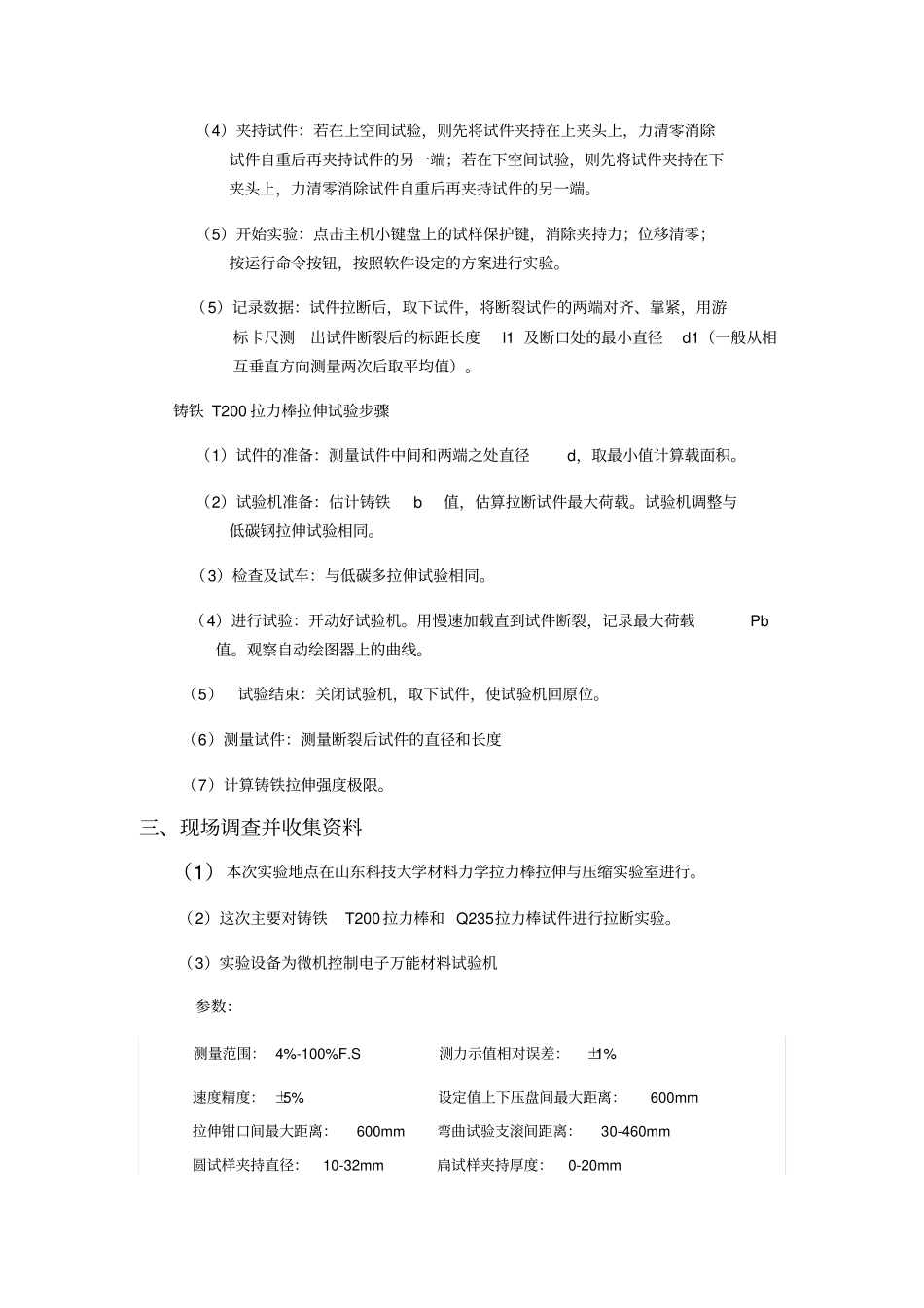

金属拉力棒断口失效分析资料_第3页
3/8
金属拉力棒拉伸断裂失效分析学院:机械电子工程学院专业:过程装备与控制工程姓名:张炳涛班级: 2011— 1 学号: 1101042136 金属拉力棒拉伸断裂失效分析一、 概述1、 金属构件失效分析的意义和重要性(1) 促进科学技术的发展,通过多个学科的交叉分析,找到失效的原因,不仅防止同样的失效再发生,而且能更进一步完善装备构建的功能,促进了相关各项工作的发展。(2) 提高装备及其构件的质量。从设计、材料、制造等各方面进行改进,便可提高装备及其构件的质量。(3)具有高的经济效益和社会效益。 2、失效分析报告主要内容这次针对铸铁T200 拉力棒和 Q235拉力棒试件进行了拉伸试验及失效分析,主要进行了现场调查及收集资料,包括对准备试件的测量以及试件的装夹,加载,记录了设备的型号,参数及操作要求,对设备的运行过程,试件在加载过程出现的现象进行了记录,记录拉伸曲线,然后对试件进行断口失效分析,采用低倍放大对断口的形状,晶粒度,组织组成进行分析,最后参考书籍完成报告。二、 试样制备与收集1、 对铸铁 T200 拉力棒和 Q235 拉力棒进行拉伸试验,制备断口试件。2. 加载过程Q235拉力棒拉伸实验步骤(1)试件准备:在试件上划出长度为l0 的标距线,在标距的两端及中部三个位置上,沿两个相互垂直方向各测量一次直径取平均值,再从三个平均值中取最小值作为试件的直径d0。(2)试验机准备:按试验机计算机打印机的顺序开机,开机后须预热十分钟才可使用。按照“软件使用手册”,运行配套软件。(3)安装夹具:根据试件情况准备好夹具,并安装在夹具座上。若夹具已安装好,对夹具进行检查。(4)夹持试件:若在上空间试验,则先将试件夹持在上夹头上,力清零消除试件自重后再夹持试件的另一端;若在下空间试验,则先将试件夹持在下夹头上,力清零消除试件自重后再夹持试件的另一端。(5)开始实验:点击主机小键盘上的试样保护键,消除夹持力;位移清零;按运行命令按钮,按照软件设定的方案进行实验。(5)记录数据:试件拉断后,取下试件,将断裂试件的两端对齐、靠紧,用游标卡尺测出试件断裂后的标距长度l1 及断口处的最小直径d1(一般从相互垂直方向测量两次后取平均值)。铸铁 T200 拉力棒拉伸试验步骤(1)试件的准备:测量试件中间和两端之处直径d,取最小值计算载面积。(2)试验机准备:估计铸铁b值,估算拉断试件最大荷载。试验机调整与低碳钢拉伸试验相同。(3)检查及试车:与低碳多拉伸试验相...
