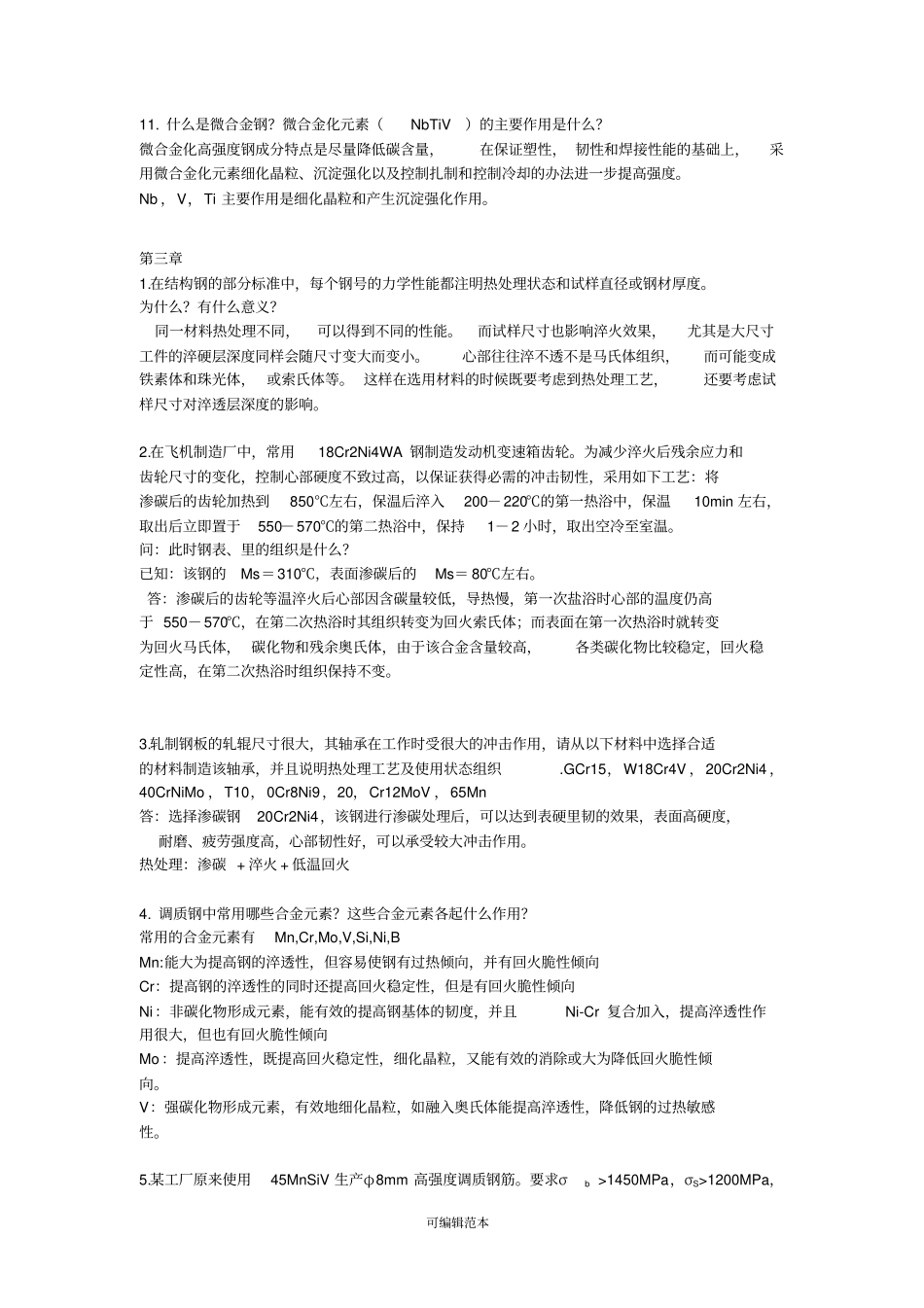

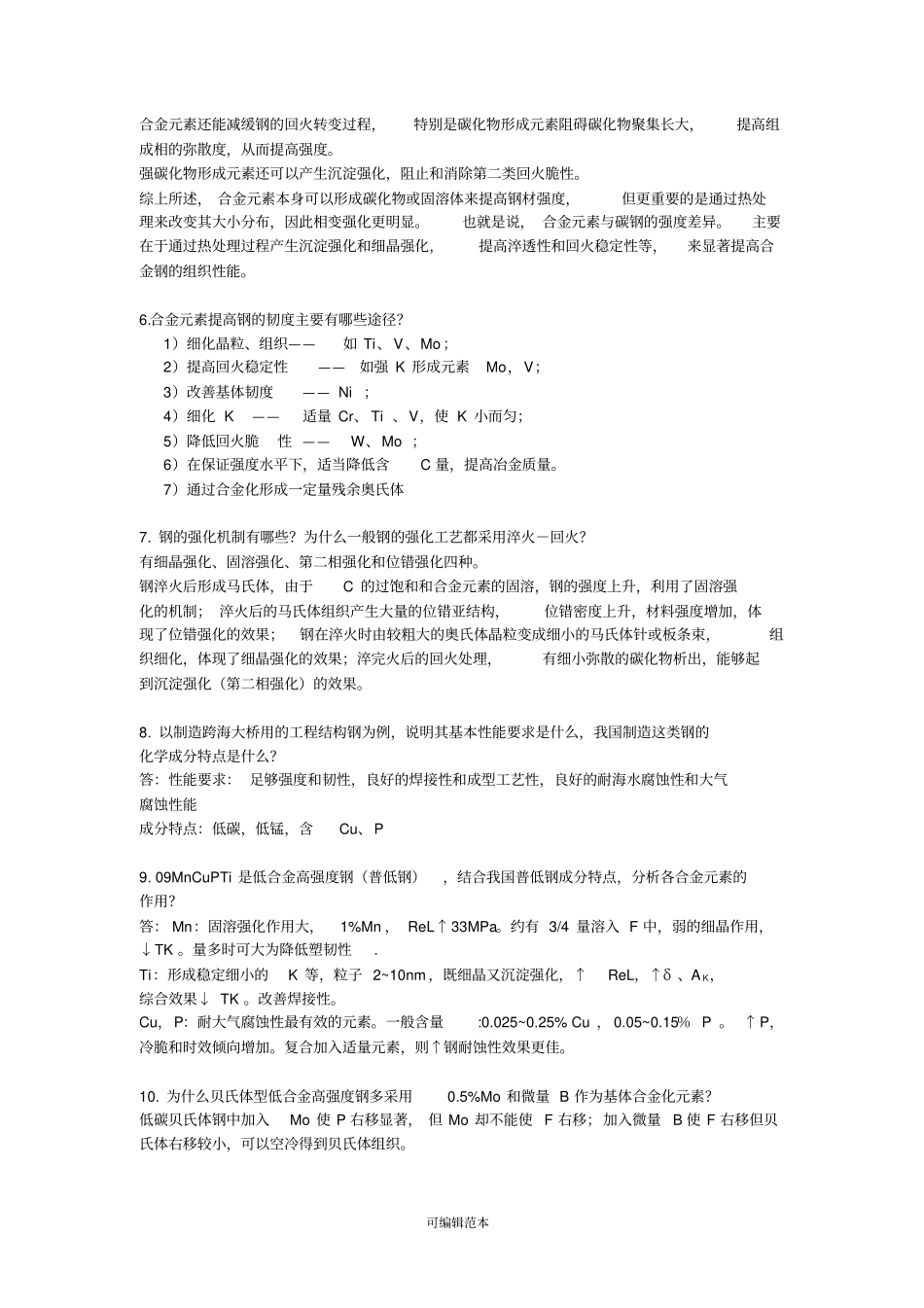

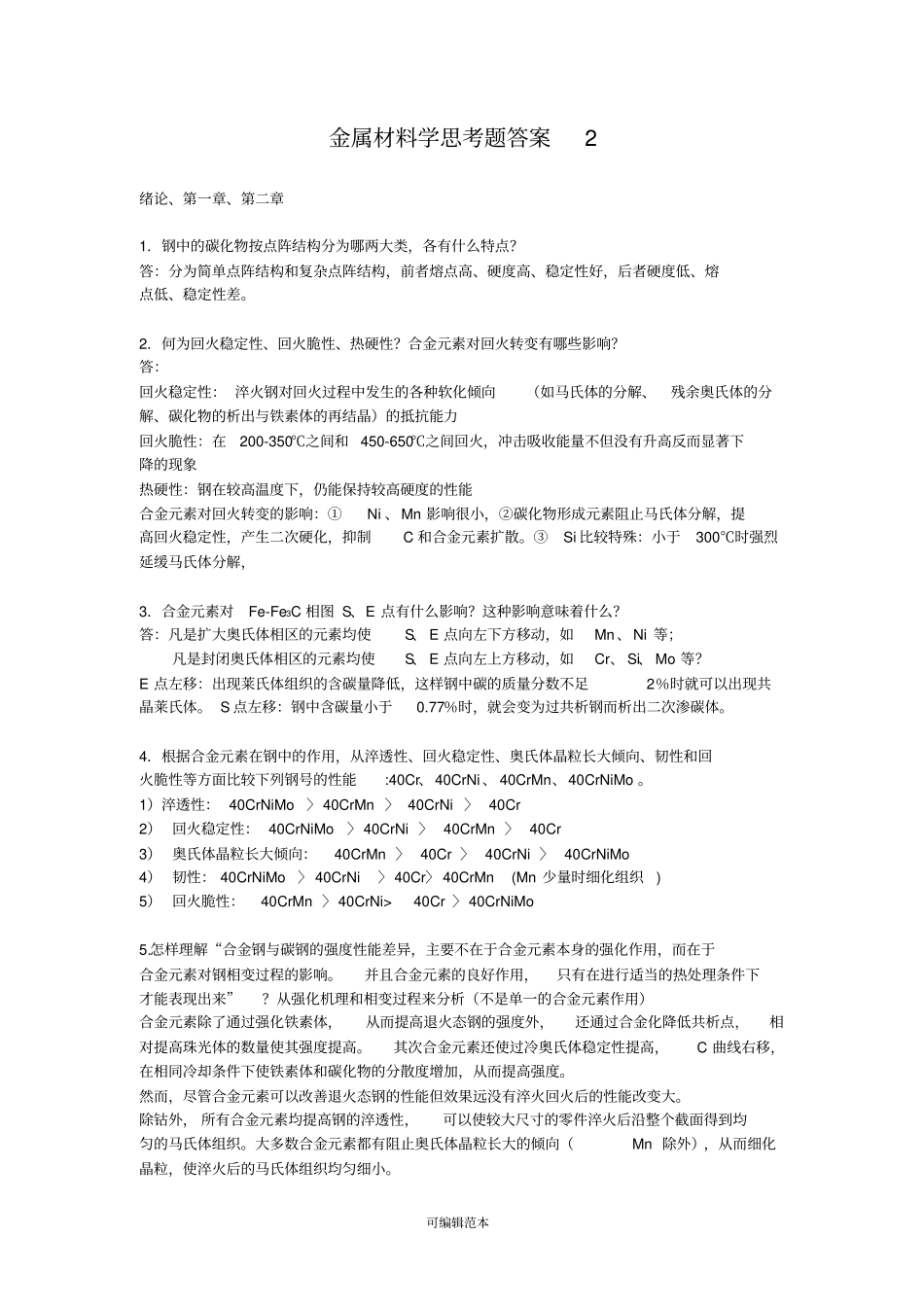

可编辑范本金属材料学思考题答案2 绪论、第一章、第二章1．钢中的碳化物按点阵结构分为哪两大类，各有什么特点？答：分为简单点阵结构和复杂点阵结构，前者熔点高、硬度高、稳定性好，后者硬度低、熔点低、稳定性差。2．何为回火稳定性、回火脆性、热硬性？合金元素对回火转变有哪些影响？答：回火稳定性： 淬火钢对回火过程中发生的各种软化倾向（如马氏体的分解、残余奥氏体的分解、碳化物的析出与铁素体的再结晶）的抵抗能力回火脆性：在200-350℃之间和 450-650℃之间回火，冲击吸收能量不但没有升高反而显著下降的现象热硬性：钢在较高温度下，仍能保持较高硬度的性能合金元素对回火转变的影响：①Ni 、Mn 影响很小，②碳化物形成元素阻止马氏体分解，提高回火稳定性，产生二次硬化，抑制C 和合金元素扩散。③Si 比较特殊：小于300℃时强烈延缓马氏体分解，3．合金元素对Fe-Fe3C 相图 S、E 点有什么影响？这种影响意味着什么？答：凡是扩大奥氏体相区的元素均使S、 E 点向左下方移动，如Mn、Ni 等；凡是封闭奥氏体相区的元素均使S、 E 点向左上方移动，如Cr、 Si、 Mo 等？E 点左移：出现莱氏体组织的含碳量降低，这样钢中碳的质量分数不足2％时就可以出现共晶莱氏体。 S 点左移：钢中含碳量小于0.77％时，就会变为过共析钢而析出二次渗碳体。4．根据合金元素在钢中的作用，从淬透性、回火稳定性、奥氏体晶粒长大倾向、韧性和回火脆性等方面比较下列钢号的性能:40Cr、40CrNi 、 40CrMn、40CrNiMo 。1）淬透性： 40CrNiMo 〉40CrMn 〉 40CrNi 〉 40Cr 2） 回火稳定性： 40CrNiMo 〉40CrNi 〉 40CrMn 〉 40Cr 3） 奥氏体晶粒长大倾向：40CrMn 〉 40Cr 〉 40CrNi 〉 40CrNiMo4） 韧性： 40CrNiMo 〉 40CrNi 〉40Cr〉 40CrMn (Mn 少量时细化组织)5） 回火脆性：40CrMn 〉40CrNi> 40Cr 〉40CrNiMo 5.怎样理解“合金钢与碳钢的强度性能差异，主要不在于合金元素本身的强化作用，而在于合金元素对钢相变过程的影响。并且合金元素的良好作用，只有在进行适当的热处理条件下才能表现出来”？从强化机理和相变过程来分析（不是单一的合金元素作用）合金元素除了通过强化铁素体，从而提高退火态钢的强度外，还通过合金化降低共析点，相对提高珠光体的数量使其强度提高。其次合金元素还使过冷奥氏体稳定性提高，C 曲线右移，在相同冷却条件下使铁素体和碳化物的分散度增加，从而提高强度。然...
