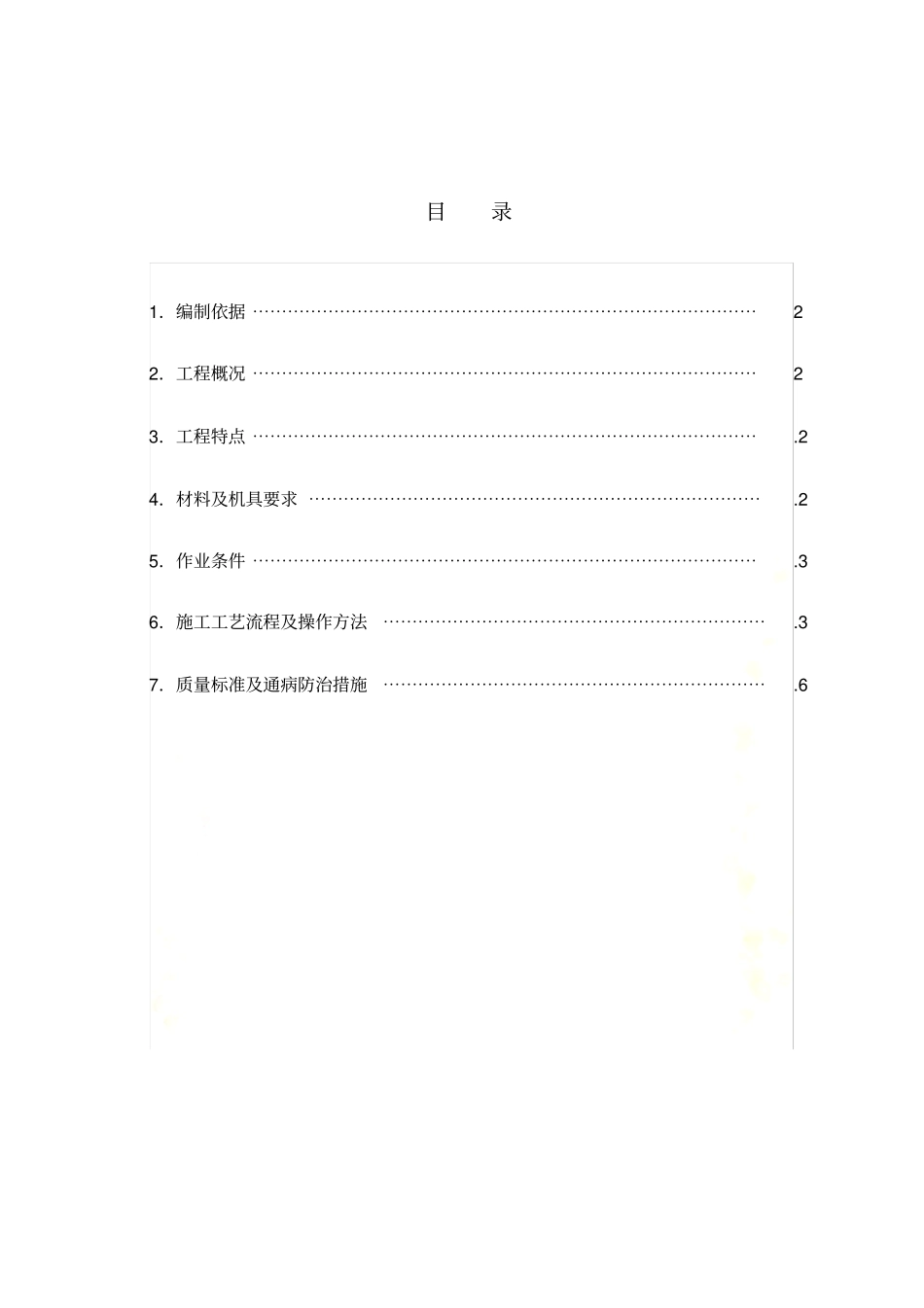

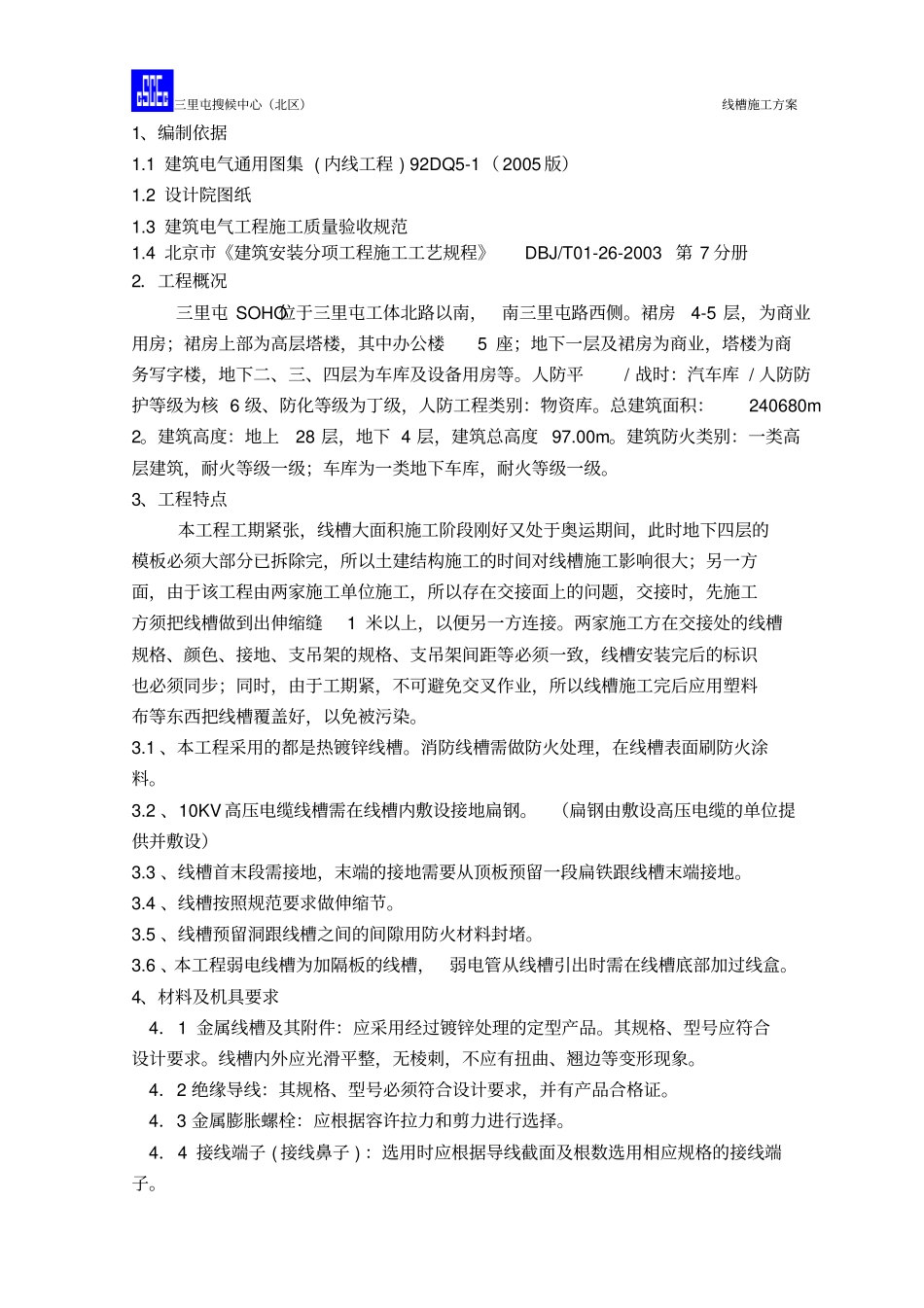

金属线槽配线安装工程目录1．编制依据 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2．工程概况 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3．工程特点 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2 4．材料及机具要求 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2 5．作业条件 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 6．施工工艺流程及操作方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3 7．质量标准及通病防治措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6 三里屯搜候中心（北区）线槽施工方案1、编制依据1.1 建筑电气通用图集 ( 内线工程 ) 92DQ5-1（ 2005 版）1.2 设计院图纸1.3 建筑电气工程施工质量验收规范1.4 北京市《建筑安装分项工程施工工艺规程》 DBJ/T01-26-2003 第 7 分册2．工程概况三里屯 SOHO位于三里屯工体北路以南，南三里屯路西侧。裙房4-5 层，为商业用房；裙房上部为高层塔楼，其中办公楼5 座；地下一层及裙房为商业，塔楼为商务写字楼，地下二、三、四层为车库及设备用房等。人防平/ 战时：汽车库 / 人防防护等级为核 6 级、防化等级为丁级，人防工程类别：物资库。总建筑面积：240680m2。建筑高度：地上28 层，地下 4 层，建筑总高度 97.00m。建筑防火类别：一类高层建筑，耐火等级一级；车库为一类地下车库，耐火等级一级。3、工程特点本工程工期紧张，线槽大面积施工阶段刚好又处于奥运期间，此时地下四层的模板必须大部分已拆除完，所以土建结构施工的时间对线槽施工影响很大；另一方面，由于该工程由两家施工单位施工，所以存在交接面上的问题，交接时，先施工方须把线槽做到出伸缩缝1 米以上，以便另一方连接。两家施工方在交接处的线槽规格、颜色、接地、支吊架的规格、支吊架间距等必须一致，线槽安装完后的标识也必须同步；同时，由于工期紧，不可避免交叉作业，所以线槽施工完后应用塑料布等东西把线槽覆盖好，以免被污染。3.1 、本工程采用的都是热镀锌线槽。消防线槽需做防火处理，在线槽表面刷防火涂料。3.2 、10KV 高压电缆线槽需在线槽内敷设接地扁钢。（扁钢由敷设高压电缆的单位提供并敷设）3.3 、线槽首末段需接地，末端的接地需要从顶板预留一段扁铁跟线槽末端接地。3.4 、线槽按照规范要求做伸缩节。3.5 、线槽预留洞跟线槽之间的间隙用防火...
