金属软管规格表汇总

金属软管规格表汇总_第1页
1/22

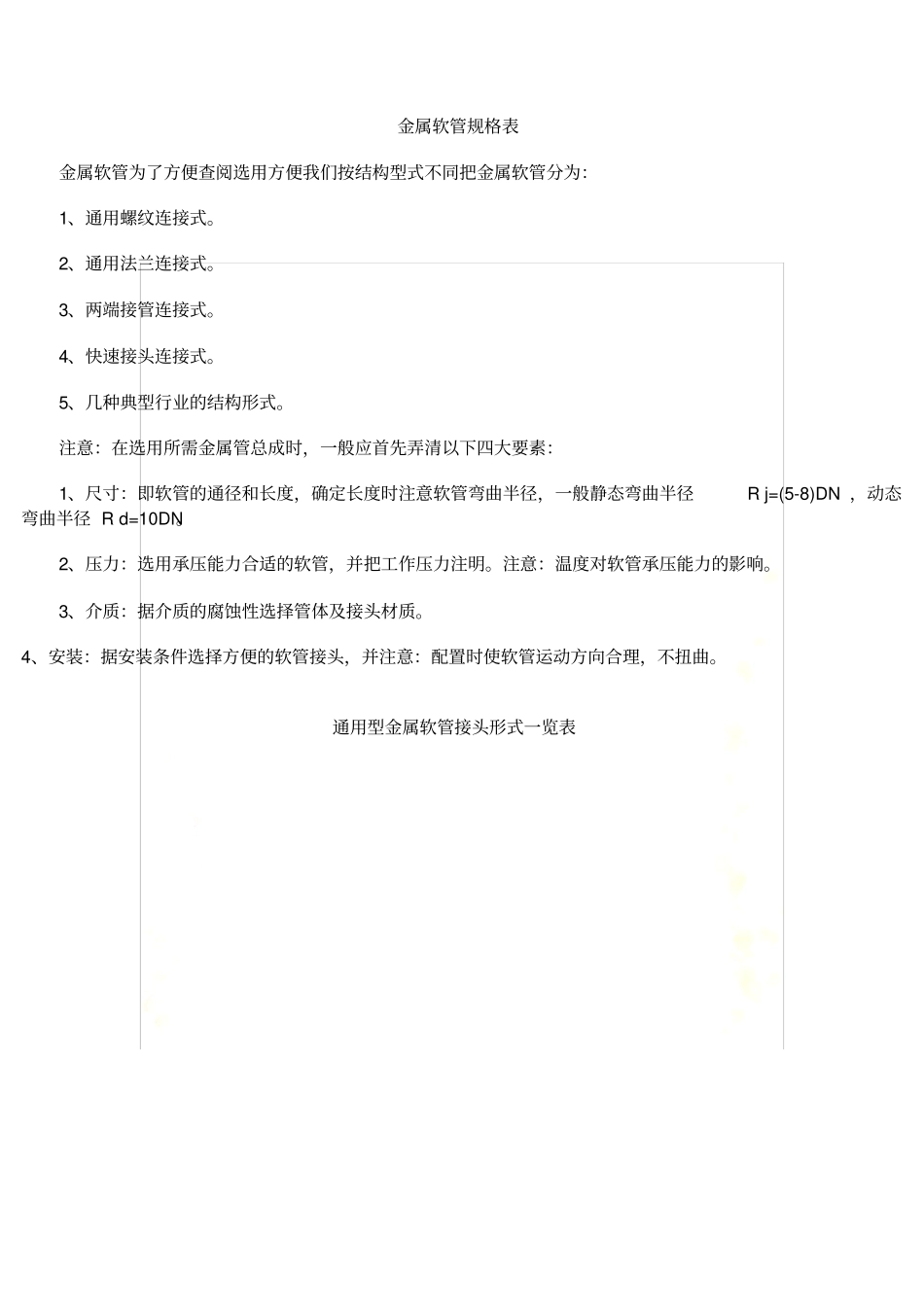

金属软管规格表汇总_第2页
2/22

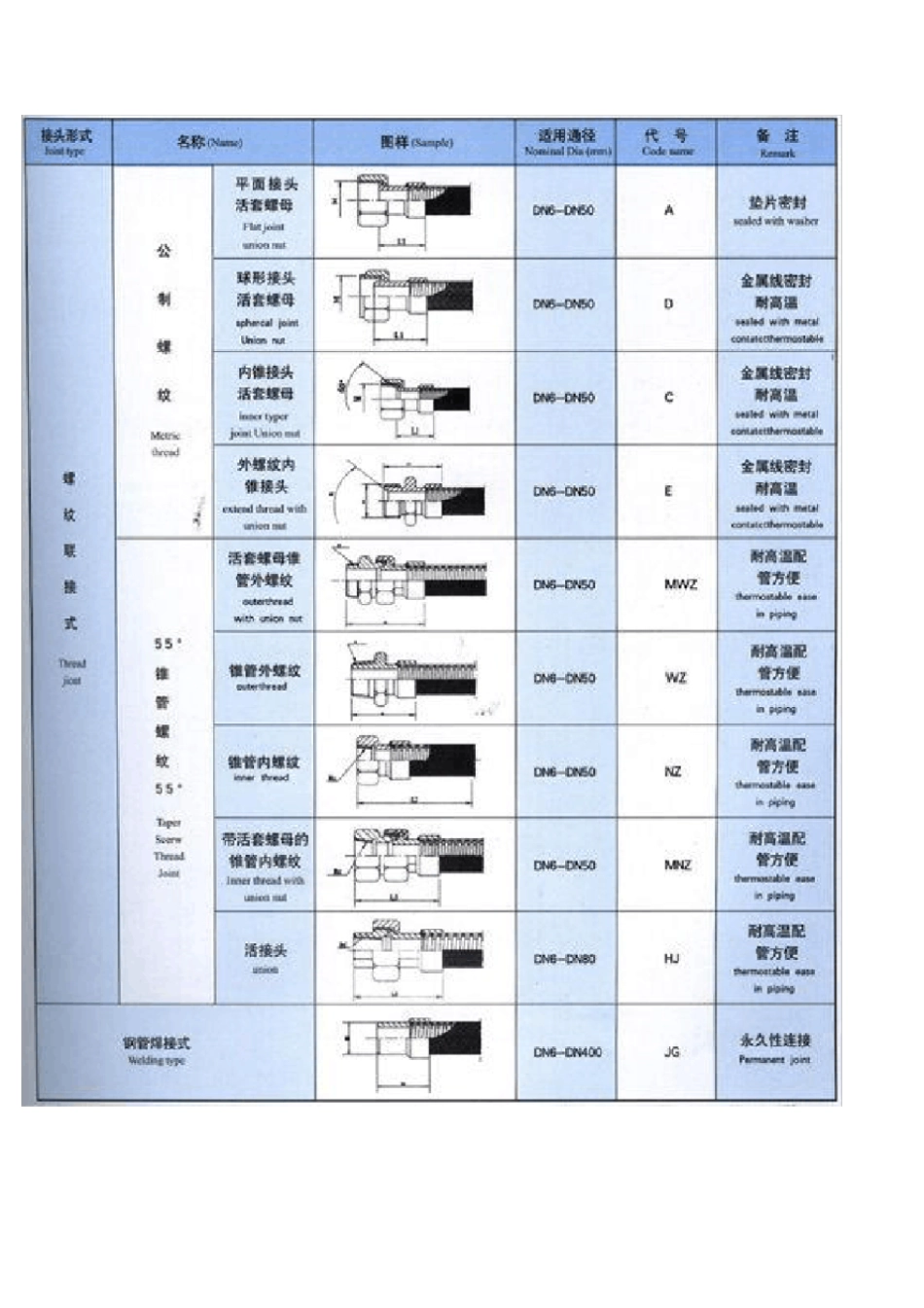

金属软管规格表汇总_第3页
3/22
金属软管规格表汇总金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为:1、通用螺纹连接式。2、通用法兰连接式。3、两端接管连接式。4、快速接头连接式。5、几种典型行业的结构形式。注意:在选用所需金属管总成时,一般应首先弄清以下四大要素:1、尺寸:即软管的通径和长度,确定长度时注意软管弯曲半径,一般静态弯曲半径R j=(5-8)DN ,动态弯曲半径 R d=10DN。2、压力:选用承压能力合适的软管,并把工作压力注明。注意:温度对软管承压能力的影响。3、介质:据介质的腐蚀性选择管体及接头材质。4、安装:据安装条件选择方便的软管接头,并注意:配置时使软管运动方向合理,不扭曲。通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法:吹氧波纹金属软管在炼钢行业中, 转炉氧枪与供氧管道之间原为橡胶软管连接,但容易爆炸,危及人身设备安全,且使用寿命短,更换频繁,影响生产,因而近几年多改为金属软管。我们引进国外技术研制成功转炉专用顶吹氧金属软管。经两年多的使用验证,在高温高压、高流速、高粉尘的恶劣条件下使用,满足转炉炼钢工艺要求不产生噪音,寿命可达到26 个月。该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。说明:(1)平焊法兰标准为JB81-94,松套法兰标准为JB83-94,也可根据客户要求设计制造。(2)材质为碳钢( Q235-A),连接形式代号为T;不锈钢时,为B。(3)工作温度 -196 ~+450℃(4)软管动态弯曲半径取R=(10~ 12)Dn 双层保温金属软管说明:一、用途和特点: 1、内,外管可同时流动两种不同的流体。2、外管内通蒸汽便于内管的流体保温,防止固化。二、可根据甲方的实际用途专门制作,法兰标准由用户提供。三、两个小法兰的相对位置为180° ,小法兰的高度的距大法兰的距离,由甲方订贷时提出。四、规格:全长不能小于1000mm。耐磨金属软管1、金属软网2、耐磨衬层3、波纹管说明:在炼铁的喷煤系统, 炼钢精炼炉以及其它疏导固体物料的场合,用普通金属软管很快就磨破了,NMR型耐磨金属软管是我公司结合冶金行业实际情况,采用先进技术, 自行研究而成。 通过多年来的实际使用证明:在管体内高速流动的颗粒磨损下,本产品磨损小,使用寿命长,深受用户的好评。常用通径为DN25-300mm。真空波纹金属软管真空波纹金属软管已广泛应用于各种真空机械、排气装置;半...
