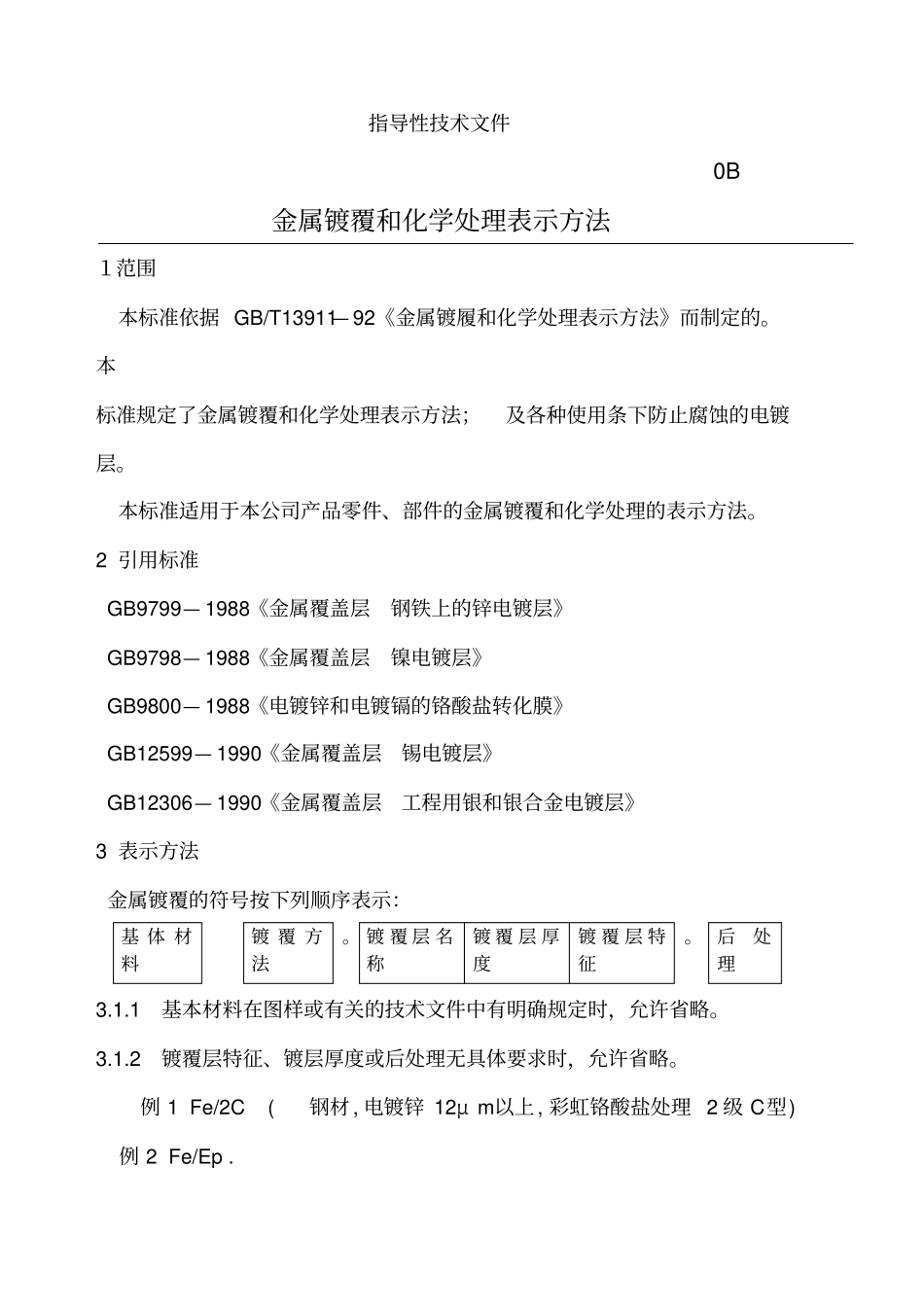

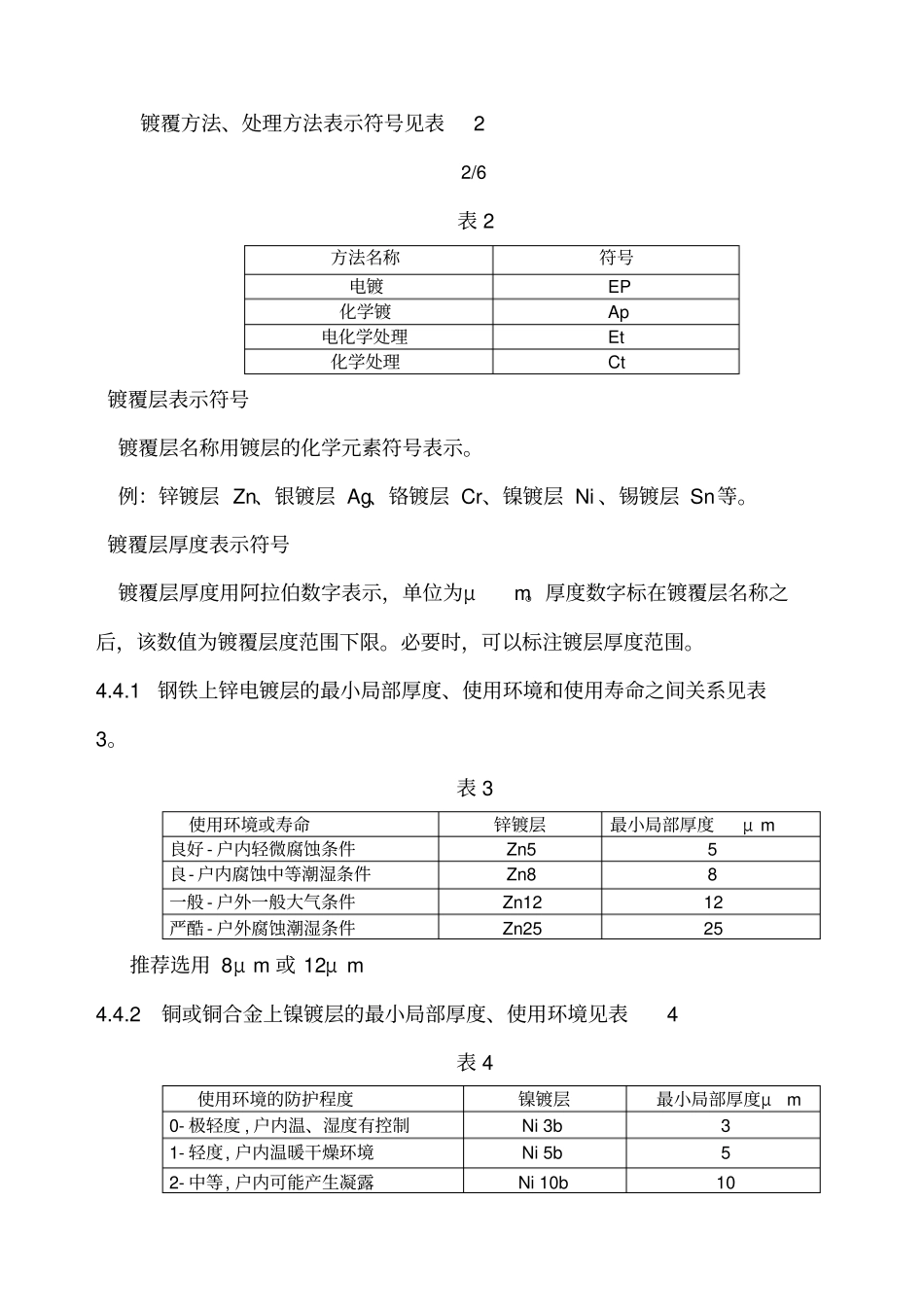

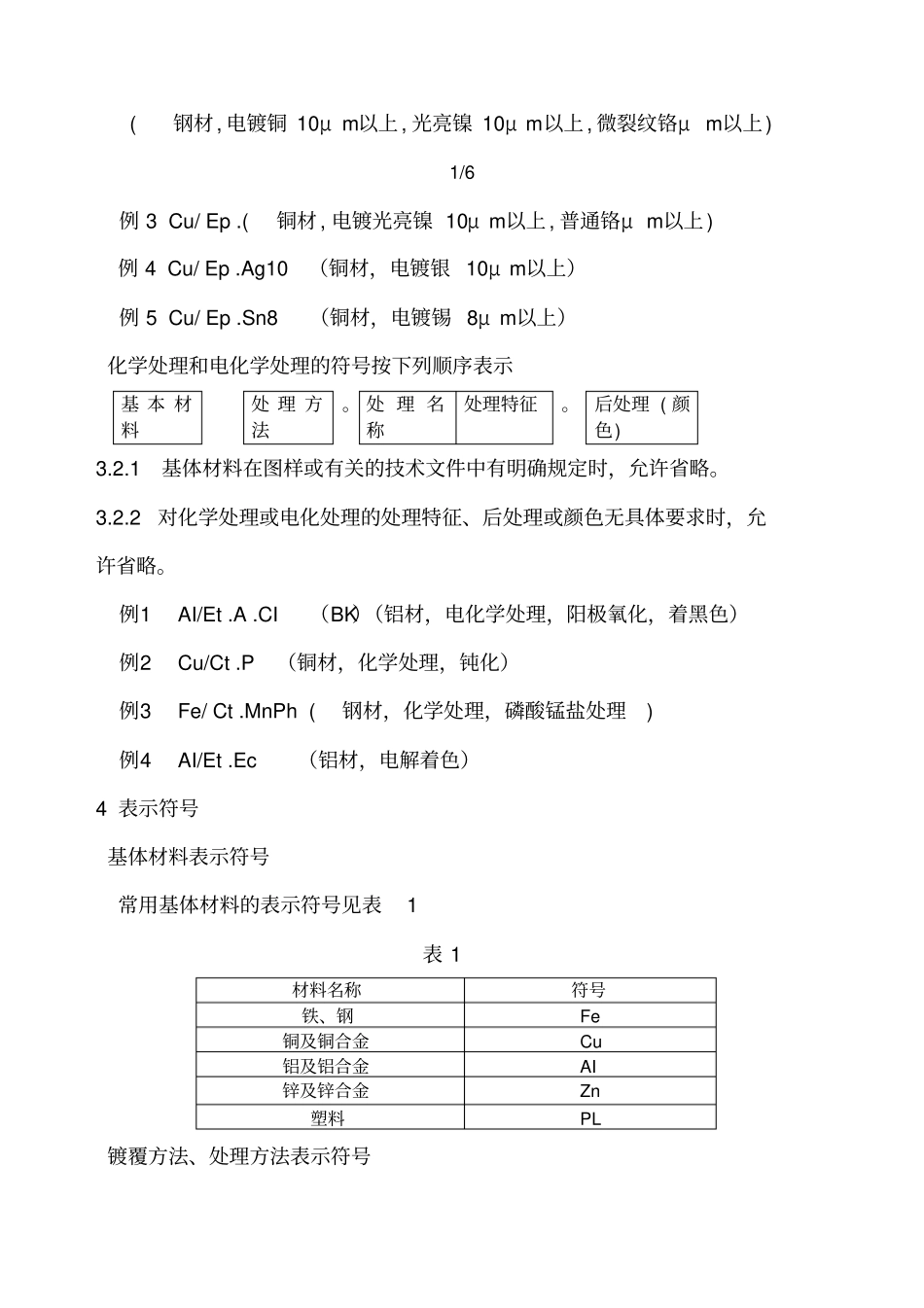

指导性技术文件0B 金属镀覆和化学处理表示方法１范围本标准依据 GB/T13911— 92《金属镀履和化学处理表示方法》而制定的。本标准规定了金属镀覆和化学处理表示方法；及各种使用条下防止腐蚀的电镀层。本标准适用于本公司产品零件、部件的金属镀覆和化学处理的表示方法。2 引用标准 GB9799— 1988《金属覆盖层钢铁上的锌电镀层》 GB9798— 1988《金属覆盖层镍电镀层》 GB9800— 1988《电镀锌和电镀镉的铬酸盐转化膜》 GB12599— 1990《金属覆盖层锡电镀层》 GB12306— 1990《金属覆盖层工程用银和银合金电镀层》3 表示方法金属镀覆的符号按下列顺序表示：基 体 材料镀 覆 方法。 镀 覆 层 名称镀 覆 层 厚度镀 覆 层 特征。 后处理3.1.1 基本材料在图样或有关的技术文件中有明确规定时，允许省略。3.1.2 镀覆层特征、镀层厚度或后处理无具体要求时，允许省略。例 1 Fe/2C (钢材, 电镀锌 12μ m以上, 彩虹铬酸盐处理 2 级 C型) 例 2 Fe/Ep . (钢材, 电镀铜 10μ m以上, 光亮镍 10μ m以上, 微裂纹铬μ m以上) 1/6 例 3 Cu/ Ep .(铜材, 电镀光亮镍 10μ m以上, 普通铬μ m以上) 例 4 Cu/ Ep .Ag10（铜材，电镀银 10μ m以上）例 5 Cu/ Ep .Sn8 （铜材，电镀锡 8μ m以上）化学处理和电化学处理的符号按下列顺序表示基 本 材料处 理 方法。 处 理 名称处理特征。 后处理 ( 颜色) 3.2.1 基体材料在图样或有关的技术文件中有明确规定时，允许省略。3.2.2 对化学处理或电化处理的处理特征、后处理或颜色无具体要求时，允许省略。例1 AI/Et .A .CI（BK）（铝材，电化学处理，阳极氧化，着黑色）例2 Cu/Ct .P （铜材，化学处理，钝化）例3 Fe/ Ct .MnPh (钢材，化学处理，磷酸锰盐处理) 例4 AI/Et .Ec （铝材，电解着色）4 表示符号基体材料表示符号常用基体材料的表示符号见表1 表 1 材料名称符号铁、钢Fe 铜及铜合金Cu 铝及铝合金AI 锌及锌合金Zn 塑料PL 镀覆方法、处理方法表示符号镀覆方法、处理方法表示符号见表2 2/6 表 2 方法名称符号电镀EP 化学镀Ap 电化学处理Et 化学处理Ct 镀覆层表示符号镀覆层名称用镀层的化学元素符号表示。例：锌镀层 Zn、银镀层 Ag、铬镀层 Cr、镍镀层 Ni 、锡镀层 Sn等。镀覆层厚度表示符号镀覆层厚度用阿拉伯数字表示，单位为μm。厚度数字标在镀覆层名称之后，该数值为镀覆层度范围...
