金属风管制作安装施工交底记录

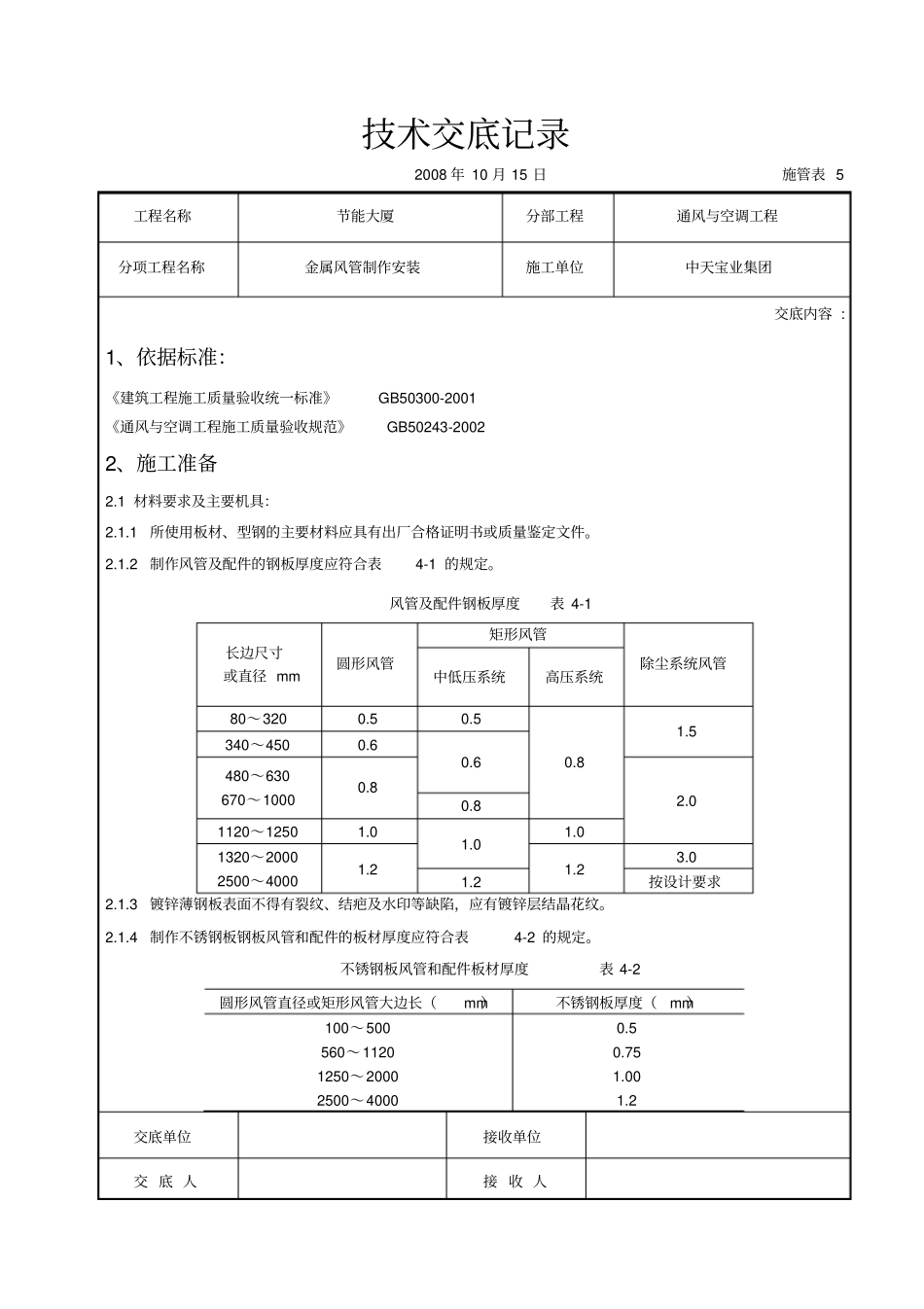

技术交底记录2008 年 10 月 15 日施管表 5 工程名称节能大厦分部工程通风与空调工程分项工程名称金属风管制作安装施工单位中天宝业集团交底内容 :1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001 《通风与空调工程施工质量验收规范》 GB50243-2002 2、施工准备2.1 材料要求及主要机具：2.1.1所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。2.1.2制作风管及配件的钢板厚度应符合表4-1 的规定。风管及配件钢板厚度表 4-1 长边尺寸或直径 mm 圆形风管矩形风管除尘系统风管中低压系统高压系统80～320 0.5 0.5 0.8 1.5 340～450 0.6 0.6 480～630 670～1000 0.8 2.0 0.8 1120～1250 1.0 1.0 1.0 1320～2000 2500～4000 1.2 1.2 3.0 1.2 按设计要求2.1.3镀锌薄钢板表面不得有裂纹、结疤及水印等缺陷，应有镀锌层结晶花纹。2.1.4制作不锈钢板钢板风管和配件的板材厚度应符合表4-2 的规定。不锈钢板风管和配件板材厚度表 4-2 圆形风管直径或矩形风管大边长（mm）不锈钢板厚度（mm）100～500 560～1120 1250～2000 2500～4000 0.5 0.75 1.00 1.2 交底单位接收单位交 底 人接 收 人5 容:。机、、尺、。。5 容:5 容:.2列技术交底记录2008 年 10 月 15 日施管表 5 工程名称节能大厦分部工程通风与空调工程分项工程名称金属风管制作安装施工单位中天宝业集团交底内容 :3.8 咬口时手指距滚轮护壳不小于5cm，手柄不准放在咬口机轨道上，扶稳板料。3.9 咬口后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。3.10 折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配重碰伤。3.11 制作圆风管时， 将咬口两端拍成圆弧状放在卷圆机上圈圆，按风管圆径规格适当调整上、下辊间距，操作时，手不得直接推送钢板。3.12 折方或卷圆后的钢板用合口机或手工进行合缝。操作时，用力均匀，不宜过重。单、双口确实咬合，无胀裂和半咬口现象。3.13 法兰加工：3.13.1矩形风管法兰加工：3.13.1.1方法兰由四根角钢组焊而成，划料下料时应注意使焊成后的法兰内径不能小于风管的外径，用型钢切割机按线切断。3.13.1.2下料调直后放在冲床上冲击铆钉孔及螺栓孔、孔距不应大于150mm。如采用 8501 阻燃密封胶条做垫料时，螺栓孔距可适当增大，但不得超过300mm。3.13.1.3冲孔后的角钢放在焊接平...
