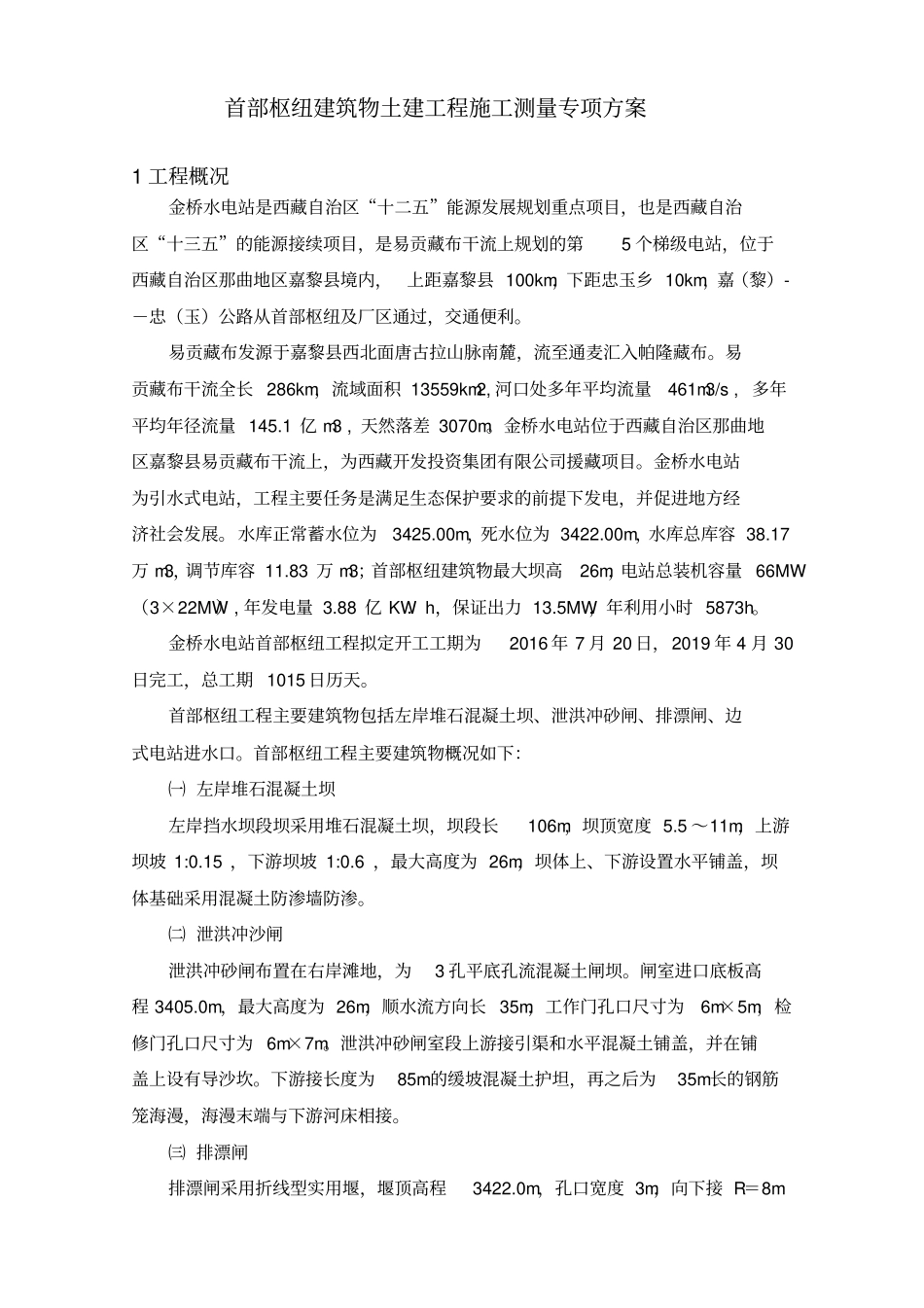

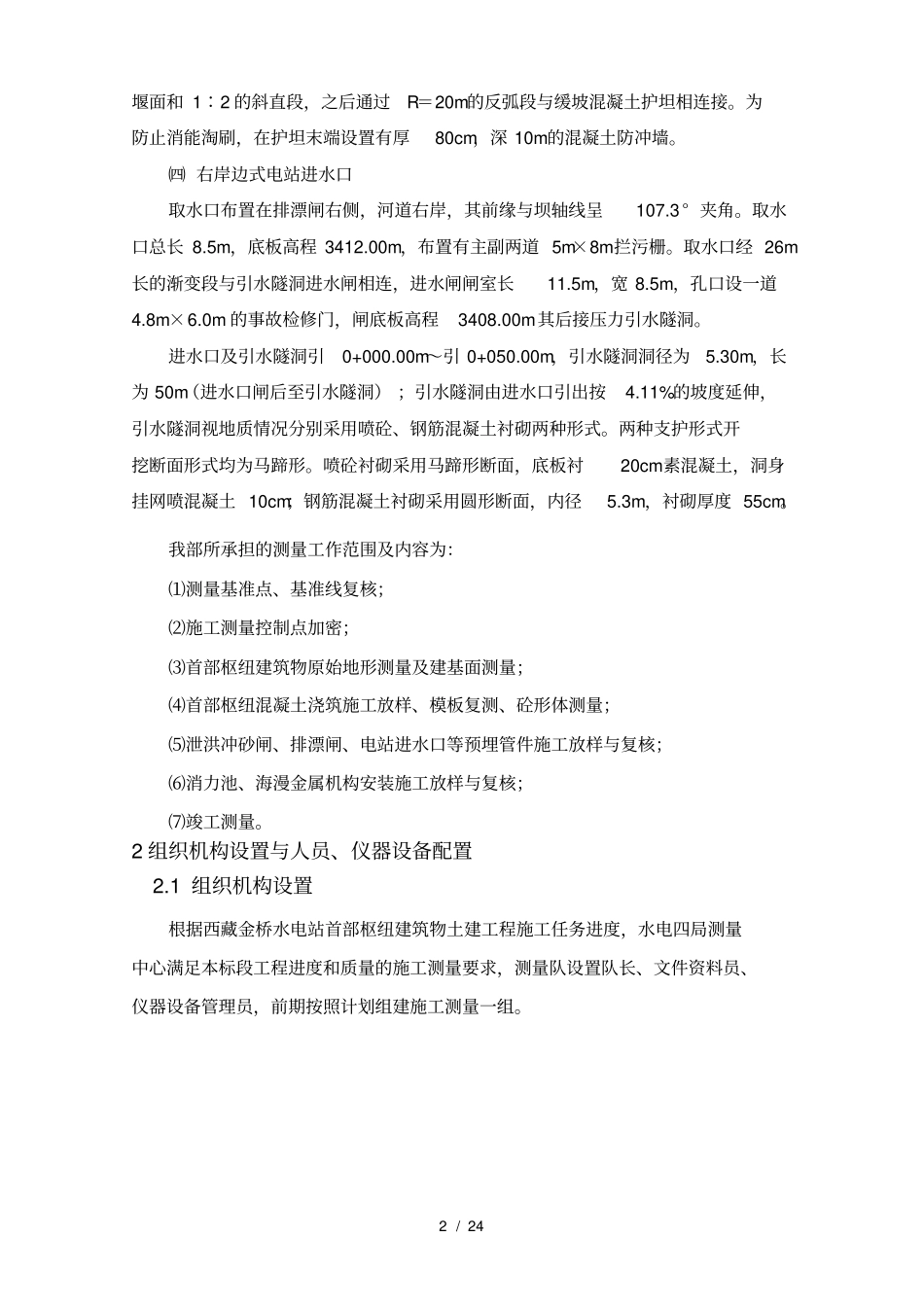

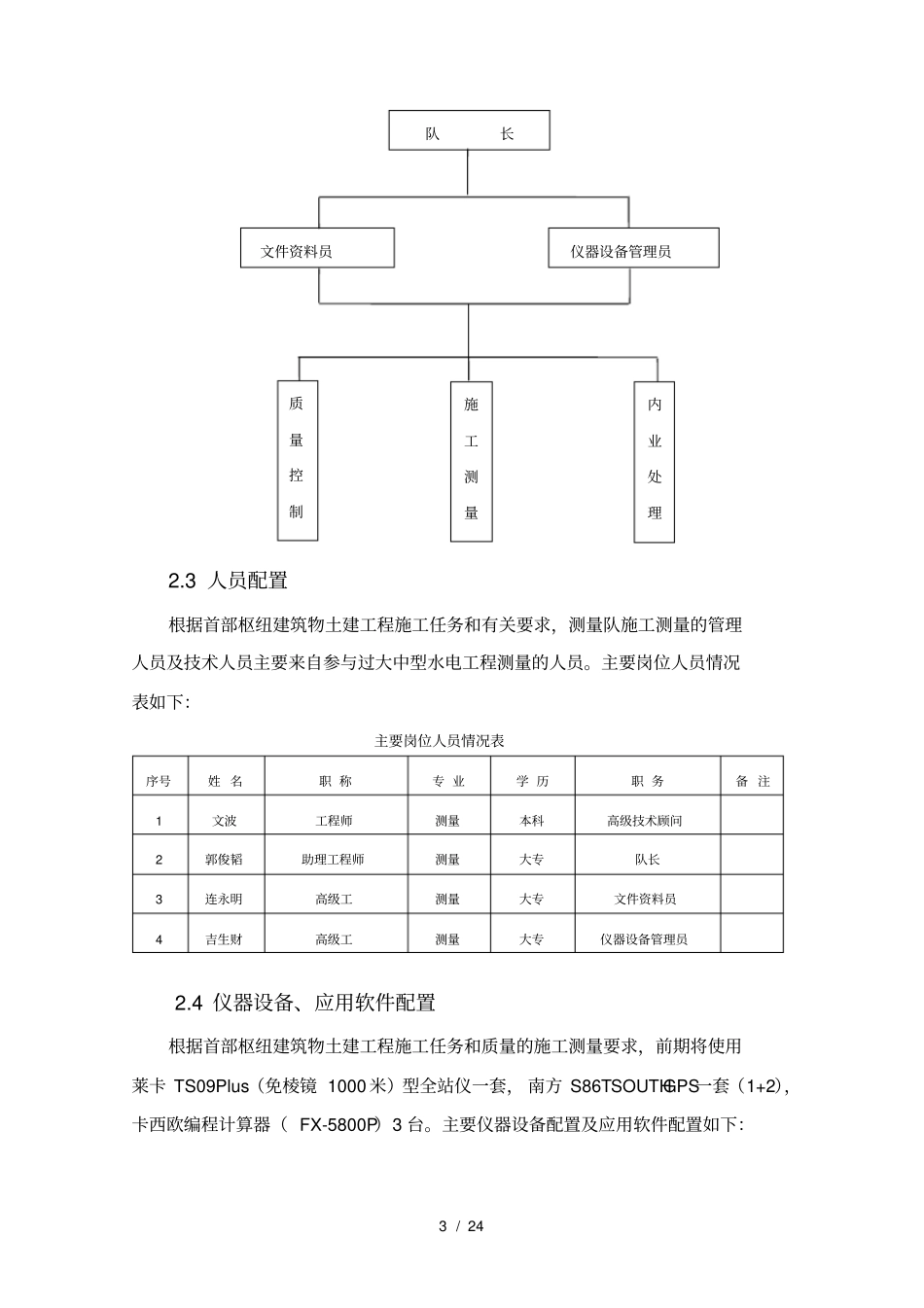

首部枢纽建筑物土建工程施工测量专项方案1 工程概况金桥水电站是西藏自治区“十二五”能源发展规划重点项目，也是西藏自治区“十三五”的能源接续项目，是易贡藏布干流上规划的第5 个梯级电站，位于西藏自治区那曲地区嘉黎县境内，上距嘉黎县 100km，下距忠玉乡 10km，嘉（黎）-－忠（玉）公路从首部枢纽及厂区通过，交通便利。易贡藏布发源于嘉黎县西北面唐古拉山脉南麓，流至通麦汇入帕隆藏布。易贡藏布干流全长 286km，流域面积 13559km2, 河口处多年平均流量461m3/s , 多年平均年径流量 145.1 亿 m3 , 天然落差 3070m。金桥水电站位于西藏自治区那曲地区嘉黎县易贡藏布干流上，为西藏开发投资集团有限公司援藏项目。金桥水电站为引水式电站，工程主要任务是满足生态保护要求的前提下发电，并促进地方经济社会发展。水库正常蓄水位为3425.00m，死水位为 3422.00m，水库总库容 38.17万 m3，调节库容 11.83 万 m3；首部枢纽建筑物最大坝高26m，电站总装机容量 66MW（3×22MW）, 年发电量 3.88 亿 KW．h，保证出力 13.5MW，年利用小时 5873h。金桥水电站首部枢纽工程拟定开工工期为2016 年 7 月 20 日，2019 年 4 月 30日完工，总工期 1015 日历天。首部枢纽工程主要建筑物包括左岸堆石混凝土坝、泄洪冲砂闸、排漂闸、边式电站进水口。首部枢纽工程主要建筑物概况如下：㈠ 左岸堆石混凝土坝左岸挡水坝段坝采用堆石混凝土坝，坝段长106m，坝顶宽度 5.5 ～11m，上游坝坡 1:0.15 ，下游坝坡 1:0.6 ，最大高度为 26m，坝体上、下游设置水平铺盖，坝体基础采用混凝土防渗墙防渗。㈡ 泄洪冲沙闸泄洪冲砂闸布置在右岸滩地，为3 孔平底孔流混凝土闸坝。闸室进口底板高程 3405.0m，最大高度为 26m，顺水流方向长 35m，工作门孔口尺寸为6m×5m，检修门孔口尺寸为 6m×7m。泄洪冲砂闸室段上游接引渠和水平混凝土铺盖，并在铺盖上设有导沙坎。下游接长度为85m的缓坡混凝土护坦，再之后为35m长的钢筋笼海漫，海漫末端与下游河床相接。㈢ 排漂闸排漂闸采用折线型实用堰，堰顶高程3422.0m，孔口宽度 3m，向下接 R＝8m2 / 24 堰面和 1∶2 的斜直段，之后通过R＝20m的反弧段与缓坡混凝土护坦相连接。为防止消能淘刷，在护坦末端设置有厚80cm，深 10m的混凝土防冲墙。㈣ 右岸边式电站进水口取水口布置在排漂闸右侧，河道右岸，其前缘与坝轴线呈107.3 ° 夹角。取水口总长 8.5m，底板高程 3412.00...
