金武士UPS操作介绍讲解

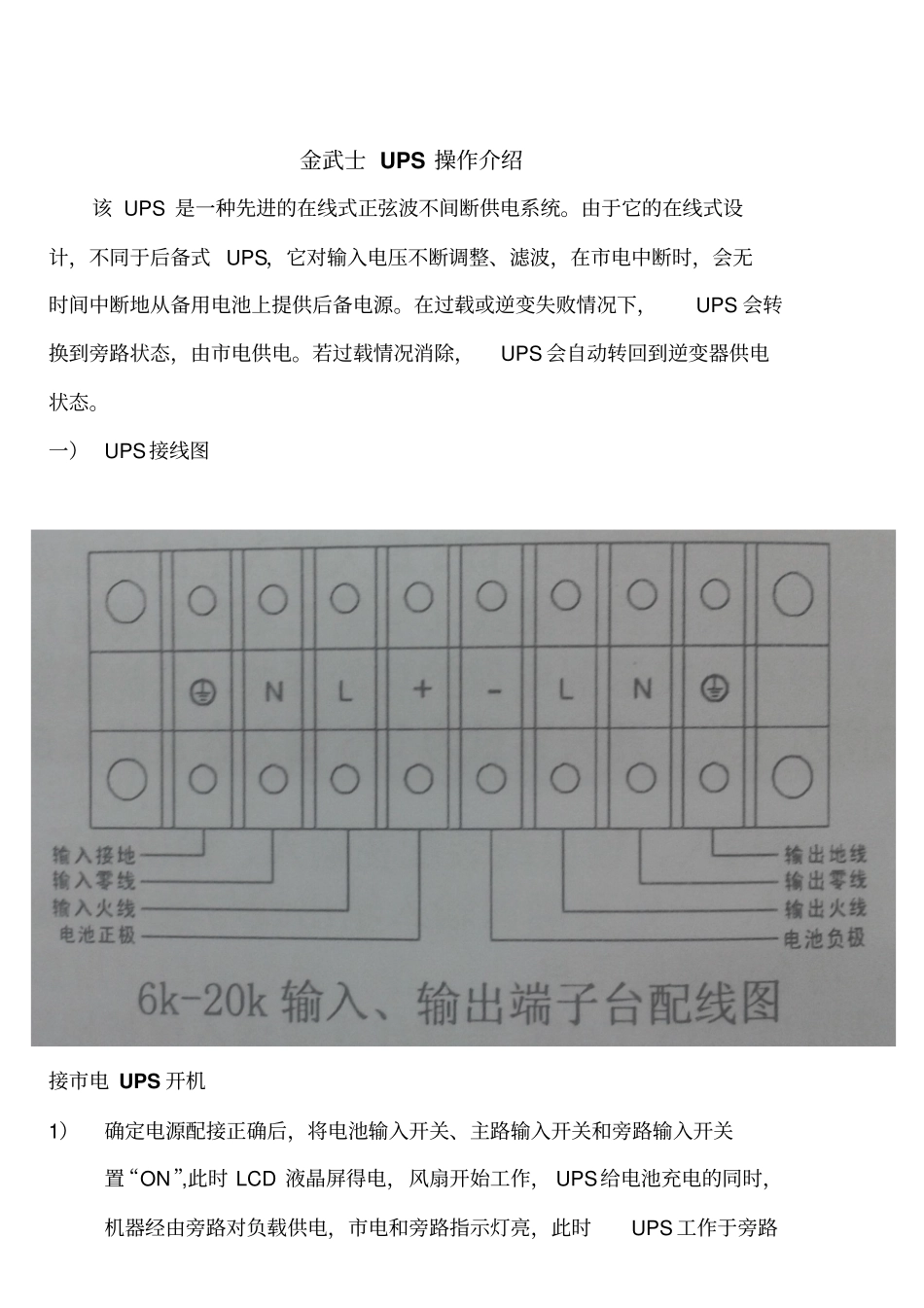

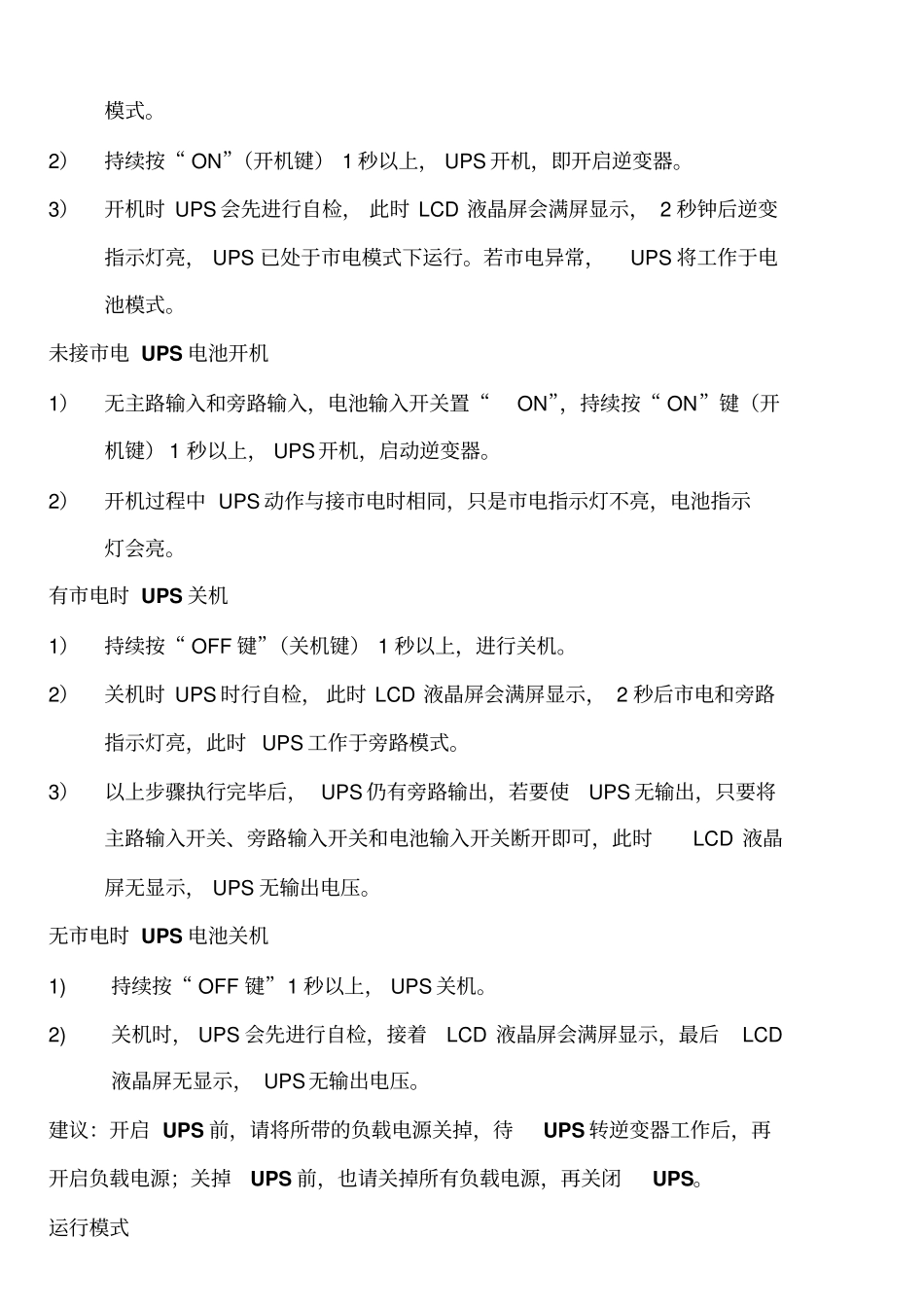

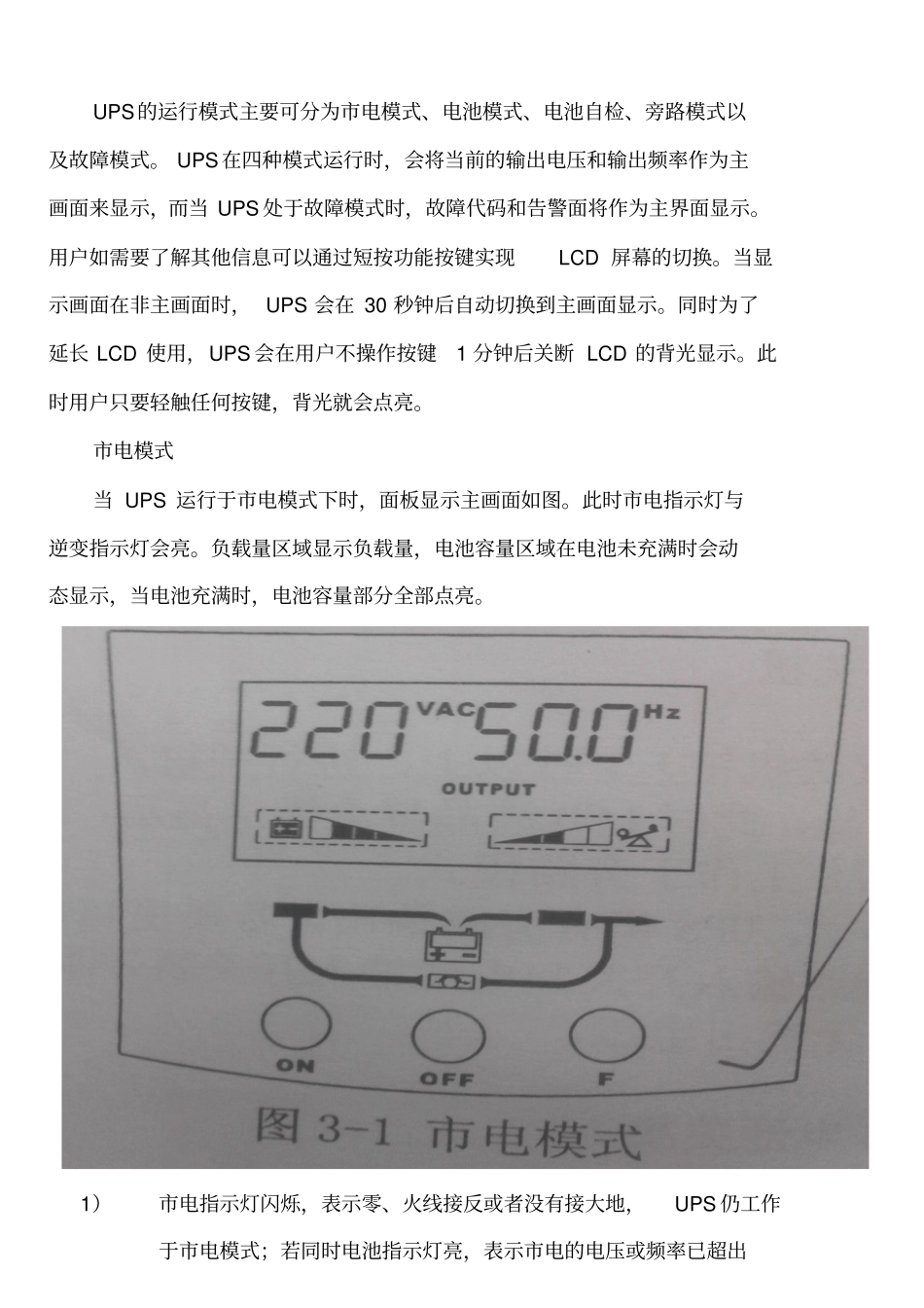

金武士 UPS 操作介绍该 UPS 是一种先进的在线式正弦波不间断供电系统。由于它的在线式设计，不同于后备式 UPS，它对输入电压不断调整、滤波，在市电中断时，会无时间中断地从备用电池上提供后备电源。在过载或逆变失败情况下，UPS 会转换到旁路状态，由市电供电。若过载情况消除，UPS 会自动转回到逆变器供电状态。一） UPS接线图接市电 UPS 开机1）确定电源配接正确后，将电池输入开关、主路输入开关和旁路输入开关置“ON”,此时 LCD 液晶屏得电，风扇开始工作， UPS给电池充电的同时，机器经由旁路对负载供电，市电和旁路指示灯亮，此时UPS 工作于旁路模式。2）持续按“ ON”（开机键） 1 秒以上， UPS 开机，即开启逆变器。3）开机时 UPS 会先进行自检， 此时 LCD 液晶屏会满屏显示， 2 秒钟后逆变指示灯亮， UPS 已处于市电模式下运行。若市电异常，UPS 将工作于电池模式。未接市电 UPS 电池开机1）无主路输入和旁路输入，电池输入开关置“ON”，持续按“ ON”键（开机键） 1 秒以上， UPS开机，启动逆变器。2）开机过程中 UPS 动作与接市电时相同，只是市电指示灯不亮，电池指示灯会亮。有市电时 UPS 关机1）持续按“ OFF 键”（关机键） 1 秒以上，进行关机。2）关机时 UPS 时行自检， 此时 LCD 液晶屏会满屏显示， 2 秒后市电和旁路指示灯亮，此时 UPS 工作于旁路模式。3）以上步骤执行完毕后， UPS 仍有旁路输出，若要使UPS 无输出，只要将主路输入开关、旁路输入开关和电池输入开关断开即可，此时LCD 液晶屏无显示， UPS 无输出电压。无市电时 UPS 电池关机1)持续按“ OFF 键”1 秒以上， UPS 关机。2)关机时， UPS 会先进行自检，接着LCD 液晶屏会满屏显示，最后LCD液晶屏无显示， UPS无输出电压。建议：开启 UPS 前，请将所带的负载电源关掉，待UPS 转逆变器工作后，再开启负载电源；关掉UPS 前，也请关掉所有负载电源，再关闭UPS。运行模式UPS的运行模式主要可分为市电模式、电池模式、电池自检、旁路模式以及故障模式。 UPS在四种模式运行时，会将当前的输出电压和输出频率作为主画面来显示，而当 UPS 处于故障模式时，故障代码和告警面将作为主界面显示。用户如需要了解其他信息可以通过短按功能按键实现LCD 屏幕的切换。当显示画面在非主画面时， UPS 会在 30 秒钟后自动切换到主画面显示。同时为了延长 LCD 使用，UPS 会在用户不操作按键1 ...
