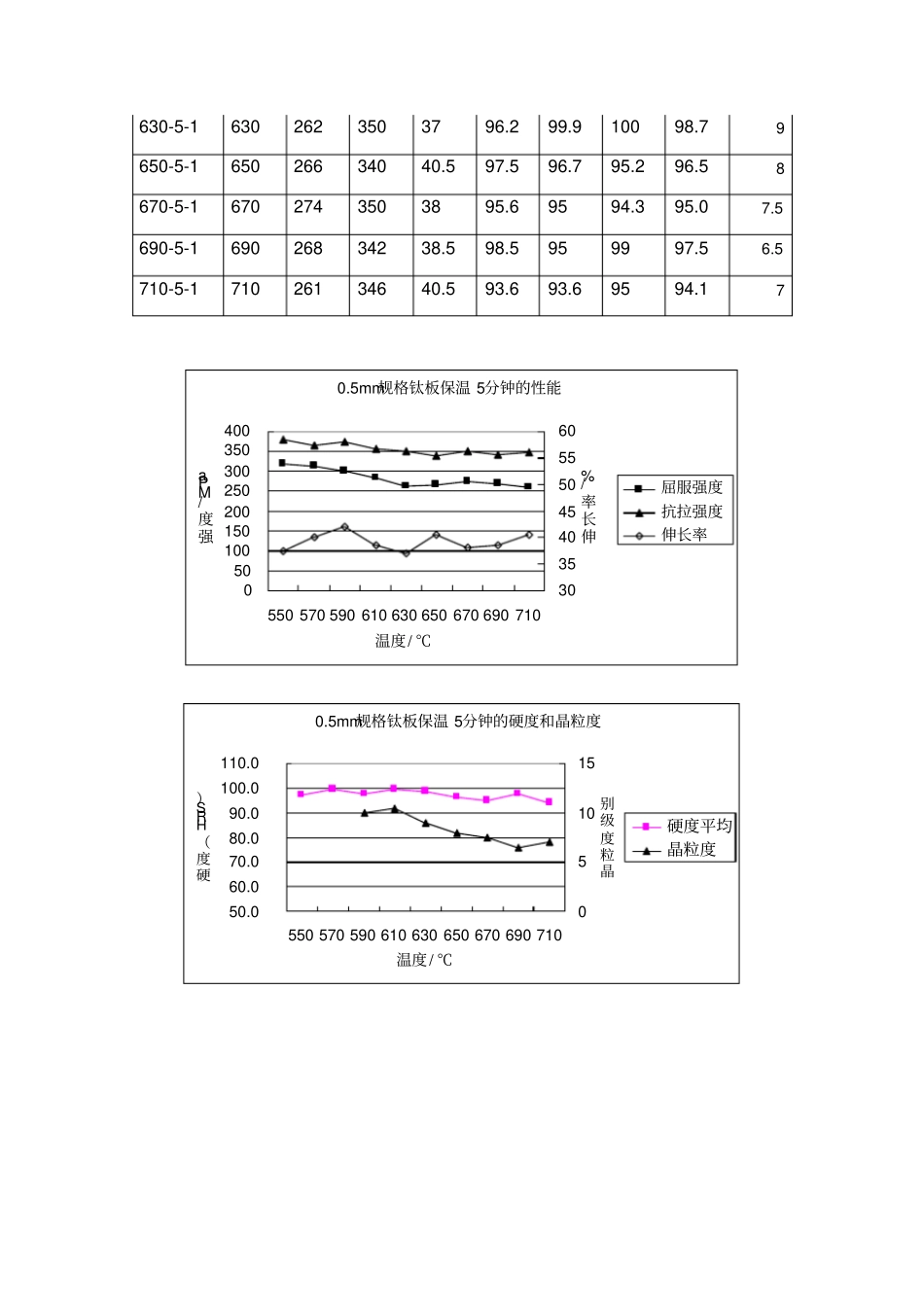

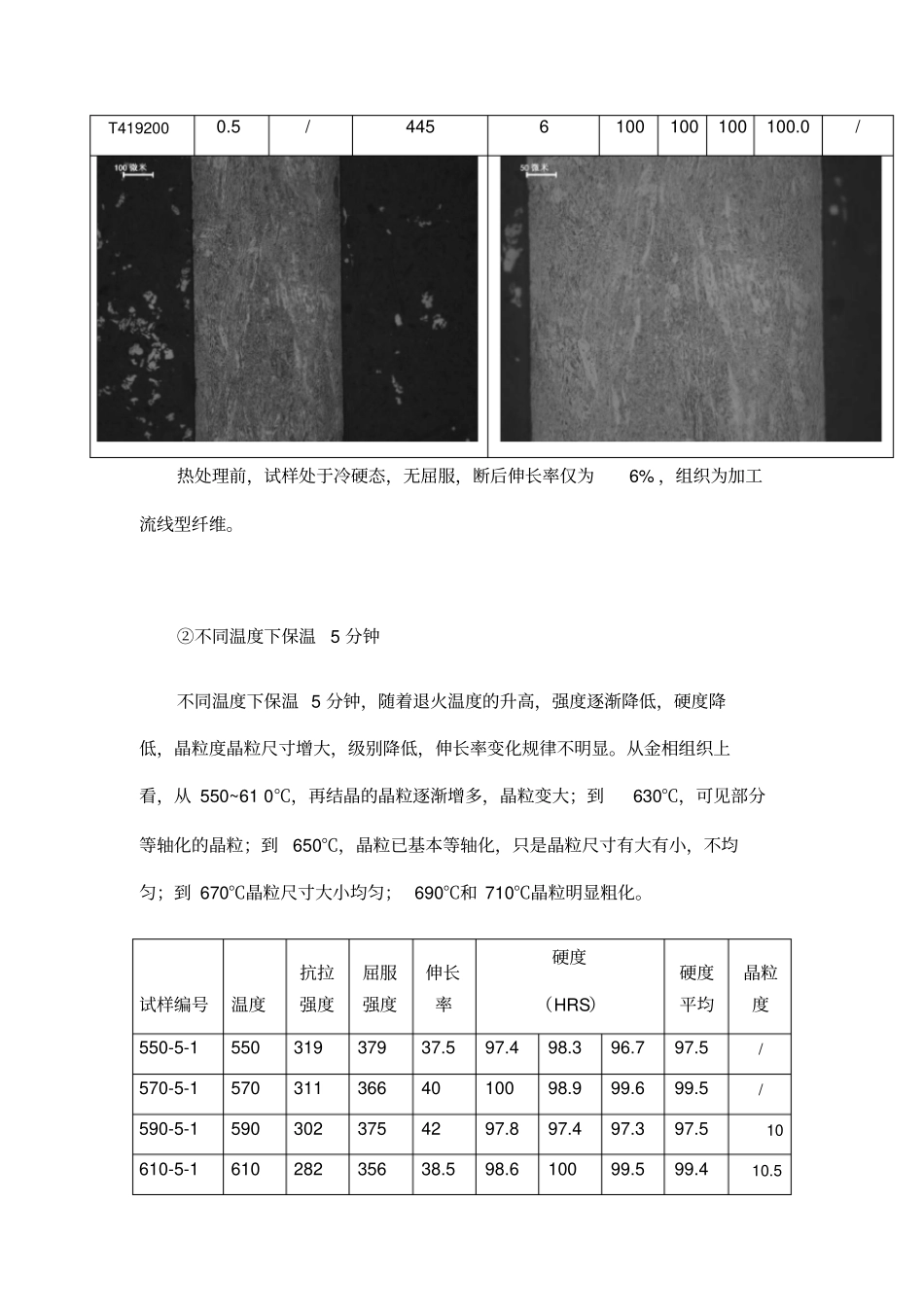

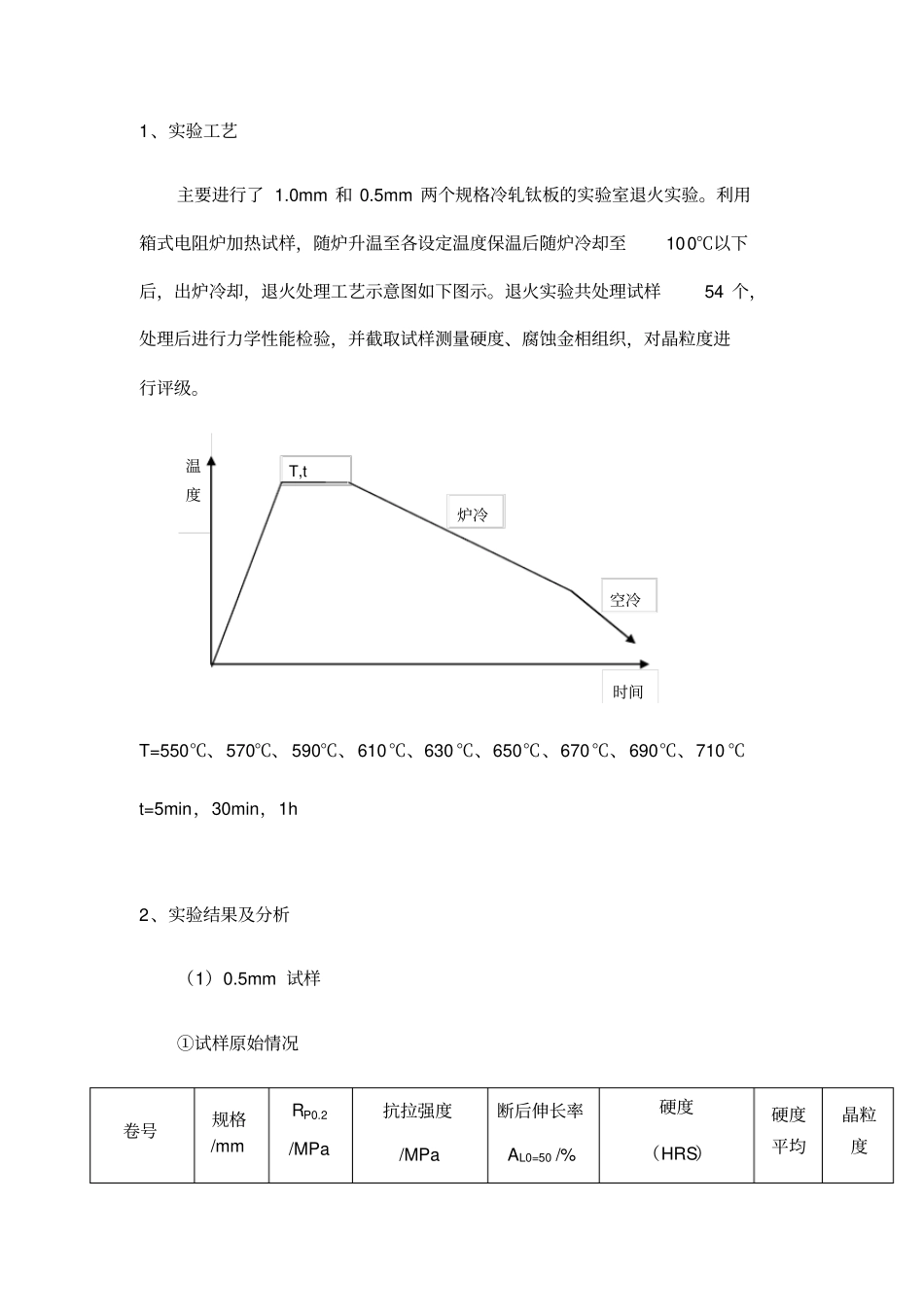

1、实验工艺主要进行了 1.0mm 和 0.5mm 两个规格冷轧钛板的实验室退火实验。利用箱式电阻炉加热试样，随炉升温至各设定温度保温后随炉冷却至100℃以下后，出炉冷却，退火处理工艺示意图如下图示。退火实验共处理试样 54 个，处理后进行力学性能检验，并截取试样测量硬度、腐蚀金相组织，对晶粒度进行评级。T=550℃、570℃、 590℃、610℃、630 ℃、650℃、670℃、690℃、710 ℃t=5min，30min，1h 2、实验结果及分析（1）0.5mm 试样①试样原始情况卷号规格/mm RP0.2/MPa 抗拉强度/MPa断后伸长率AL0=50 /%硬度（HRS）硬度平均晶粒度温度时间空冷T,t炉冷T4192000.5 / 445 6 100 100 100 100.0 / 热处理前，试样处于冷硬态，无屈服，断后伸长率仅为6% ，组织为加工流线型纤维。②不同温度下保温5 分钟不同温度下保温 5 分钟，随着退火温度的升高，强度逐渐降低，硬度降低，晶粒度晶粒尺寸增大，级别降低，伸长率变化规律不明显。从金相组织上看，从 550~61 0℃，再结晶的晶粒逐渐增多，晶粒变大；到630℃，可见部分等轴化的晶粒；到650℃，晶粒已基本等轴化，只是晶粒尺寸有大有小，不均匀；到 670℃晶粒尺寸大小均匀； 690℃和 710℃晶粒明显粗化。试样编号温度抗拉强度屈服强度伸长率硬度（HRS）硬度平均晶粒度550-5-1 550 319 379 37.5 97.4 98.3 96.7 97.5 /570-5-1 570 311 366 40 100 98.9 99.6 99.5 /590-5-1 590 302 375 42 97.8 97.4 97.3 97.5 10610-5-1 610 282 356 38.5 98.6 100 99.5 99.4 10.5630-5-1 630 262 350 37 96.2 99.9 100 98.7 9650-5-1 650 266 340 40.5 97.5 96.7 95.2 96.5 8670-5-1 670 274 350 38 95.6 95 94.3 95.0 7.5690-5-1 690 268 342 38.5 98.5 95 99 97.5 6.5710-5-1 710 261 346 40.5 93.6 93.6 95 94.1 70.5mm规格钛板保温 5分钟的性能050100150200250300350400550 570 590 610 630 650 670 690 710温度/ ℃强度/MPa30354045505560伸长率/%屈服强度抗拉强度伸长率0.5mm规格钛板保温 5分钟的硬度和晶粒度50.060.070.080.090.0100.0110.0550 570 590 610 630 650 670 690 710温度/ ℃硬度（HRS）051015晶粒度级别硬度平均晶粒度550-5 570-5 590-5 610-5 630-5 650-5 670-5 690-5 710-5 ③不同温度下保温30 分钟不同温度下保温 30 分钟，随着退火温度的升高...
