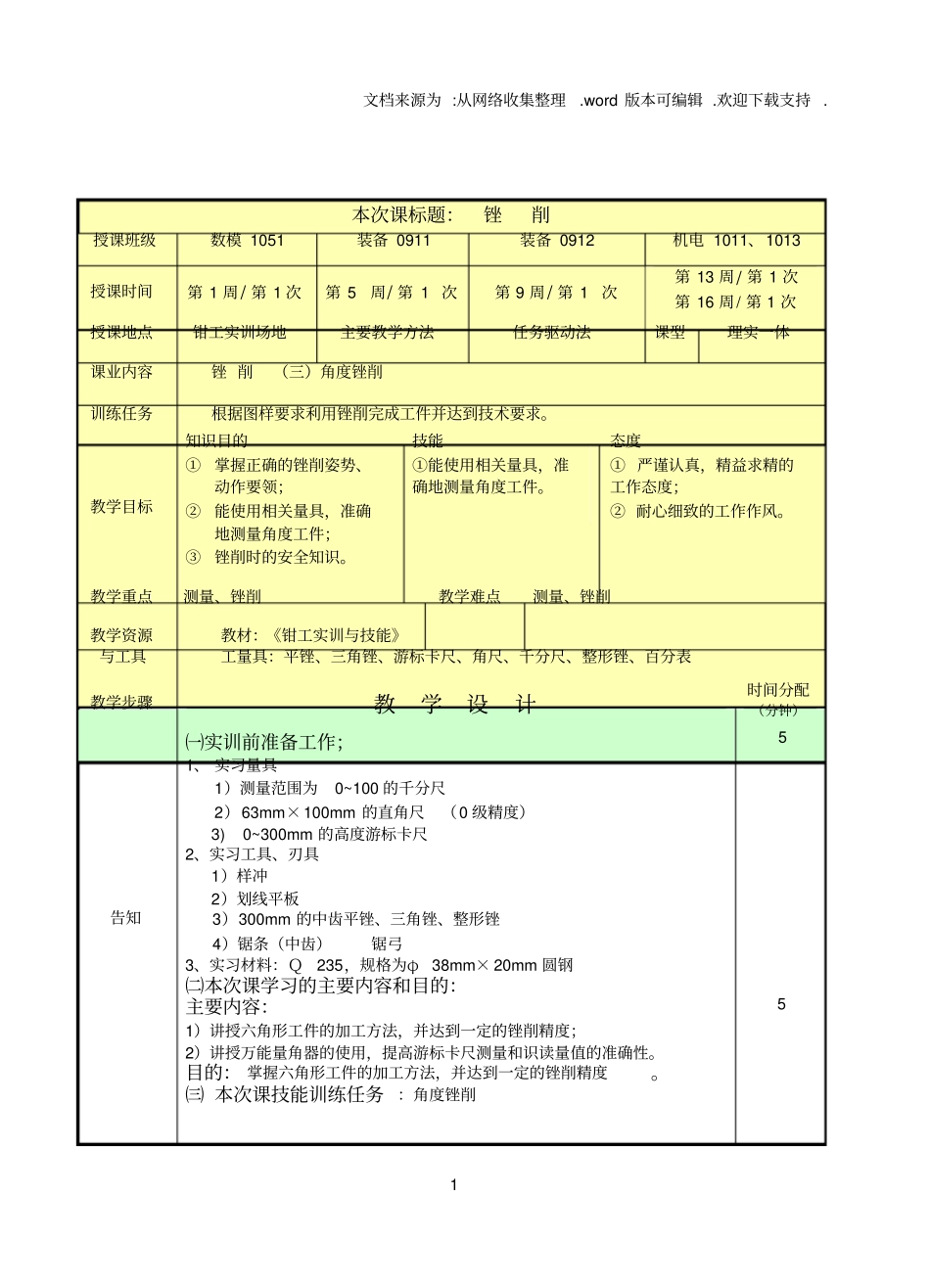

文档来源为 :从网络收集整理.word 版本可编辑 .欢迎下载支持 . 1 本次课标题：锉削授课班级数模 1051 装备 0911 装备 0912 机电 1011、1013 第 13 周/ 第 1 次授课时间第 1 周/ 第 1 次第 5 周/ 第 1 次第 9 周/ 第 1 次第 16 周/ 第 1 次授课地点钳工实训场地主要教学方法任务驱动法课型理实一体课业内容锉 削（三）角度锉削训练任务根据图样要求利用锉削完成工件并达到技术要求。教学目标知识目的①掌握正确的锉削姿势、动作要领；②能使用相关量具，准确地测量角度工件；③锉削时的安全知识。技能①能使用相关量具，准确地测量角度工件。态度① 严谨认真，精益求精的工作态度；② 耐心细致的工作作风。教学重点测量、锉削教学难点测量、锉削教学资源与工具教材：《钳工实训与技能》工量具：平锉、三角锉、游标卡尺、角尺、千分尺、整形锉、百分表时间分配教学步骤教学设计㈠实训前准备工作；1、 实习量具1）测量范围为0~100 的千分尺2）63mm×100mm 的直角尺（0 级精度）3) 0~300mm 的高度游标卡尺2、实习工具、刃具1）样冲2）划线平板（分钟）5 告知3）300mm 的中齿平锉、三角锉、整形锉4）锯条（中齿）锯弓3、实习材料：Ｑ235，规格为φ38mm× 20mm 圆钢㈡本次课学习的主要内容和目的：主要内容：51）讲授六角形工件的加工方法，并达到一定的锉削精度；2）讲授万能量角器的使用，提高游标卡尺测量和识读量值的准确性。目的： 掌握六角形工件的加工方法，并达到一定的锉削精度。㈢ 本次课技能训练任务：角度锉削2 教学步骤教学设计时间分配（分钟）训练Ⅰ〔角度锉削〕【讲授】工艺知识一、外六角形工件的划线方法；二、外六角形工件的加工方法；三、加工步骤及注意事项。【技能训练】学生试完成下图所示的六角形工件的锉削加工。【技能训练图】【巡回指导】纠正学生错误的加工方法。20 180 603 序号技术要求配分检测结果得分学生自测教师检测1平 面 度 误 差 小 于 等 于0.04mm（6 面）102尺寸要求（ 3 处）103尺寸差值不大于0.08mm（3处）104120° 角斜面的倾斜度误差小于等于0.06mm（6 组）105边长均等允差为0.1mm106表面粗糙度Ra≤3.2μ m（6 面）207锉纹整齐、 倒棱均匀 （6 面）108锉削姿势完全正确109安全文明生产10教学步骤教学设计时间分配（分钟）训练Ⅰ〔角度锉削〕【成绩评定】据评分表细则【提问】学生在训练过程中出现的问题进行讨论10 10作业课后...
