钻孔灌注桩偏位的原因及处理措施

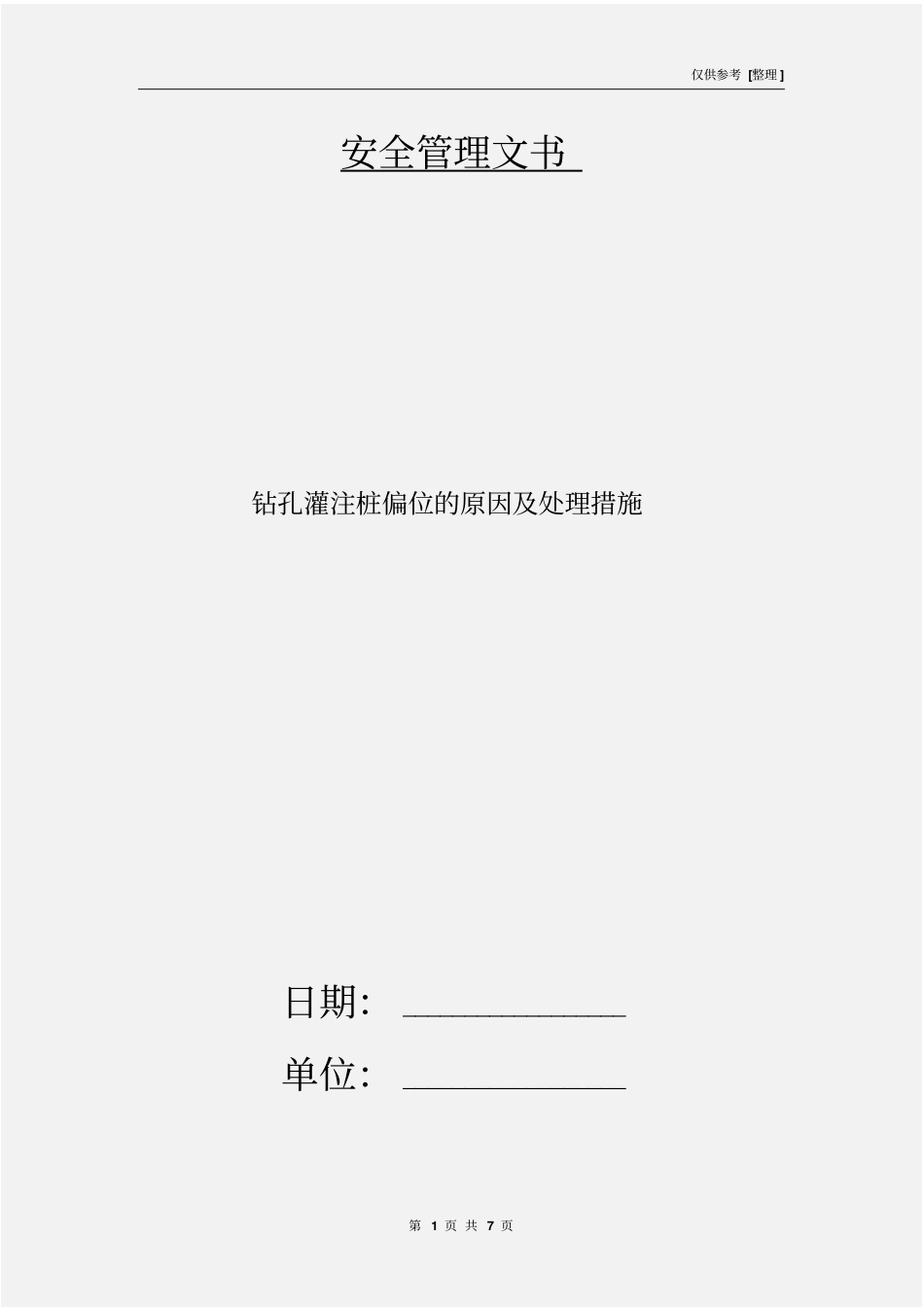

钻孔灌注桩偏位的原因及处理措施_第1页
1/7

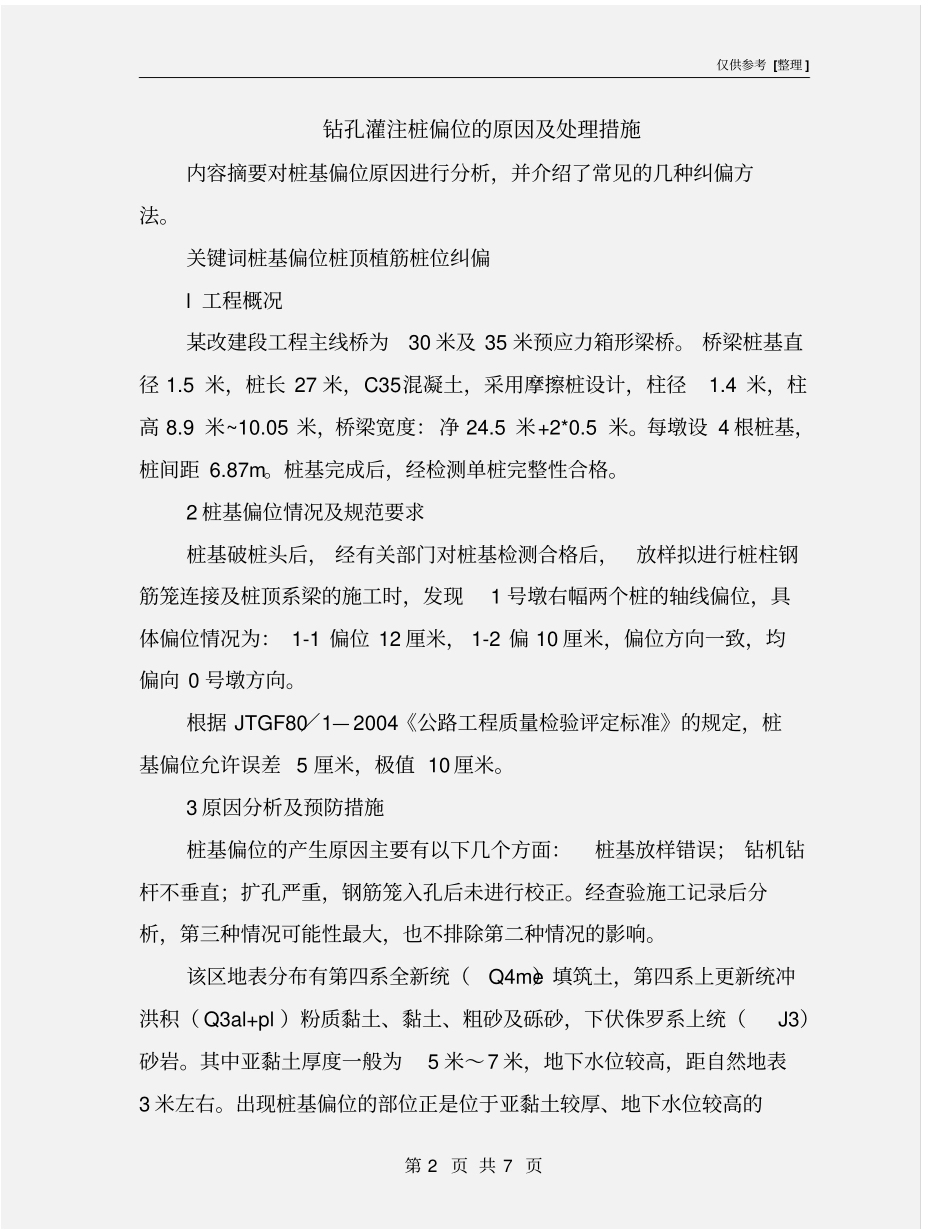

钻孔灌注桩偏位的原因及处理措施_第2页
2/7

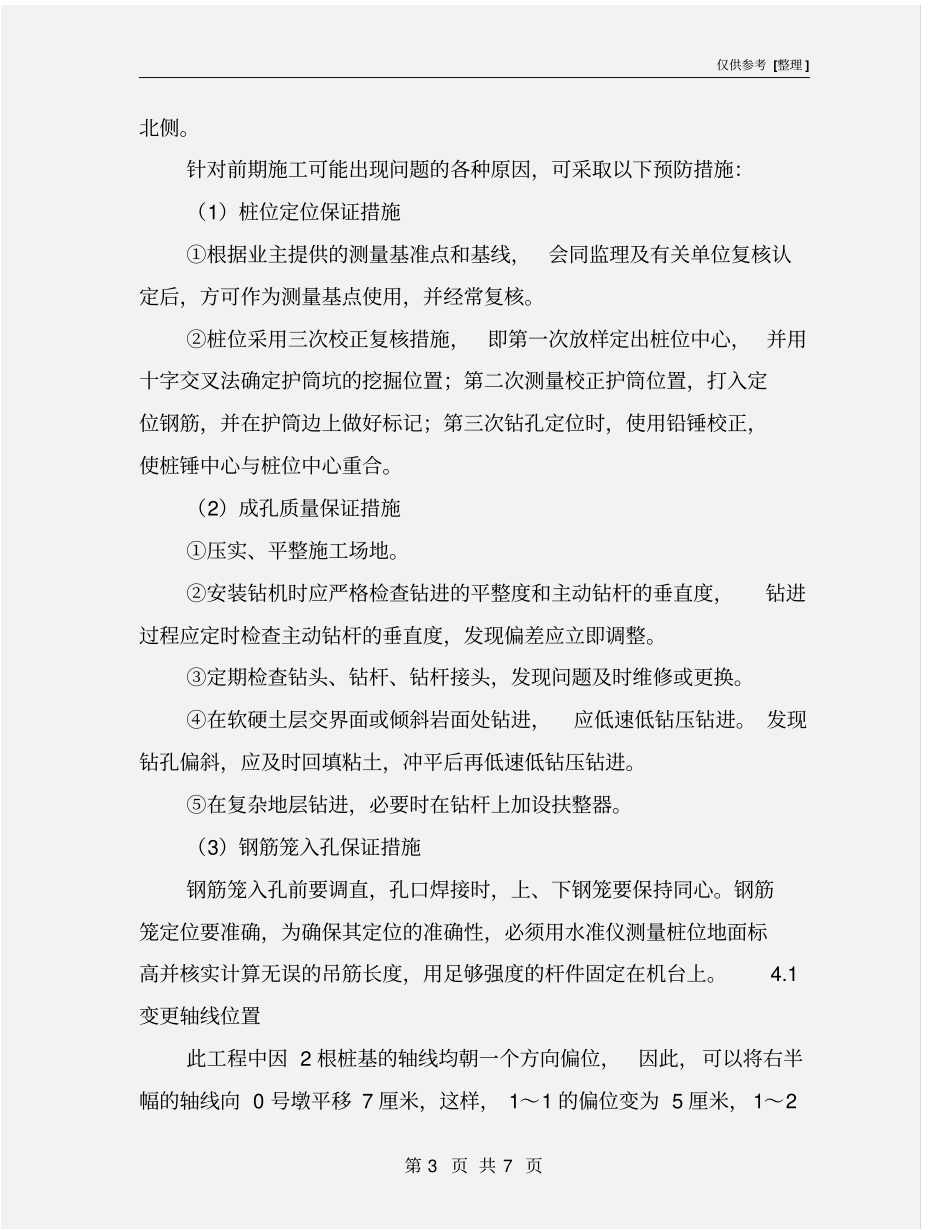

钻孔灌注桩偏位的原因及处理措施_第3页
3/7
仅供参考 [整理 ] 第 1 页 共 7 页安全管理文书钻孔灌注桩偏位的原因及处理措施日期: __________________单位: __________________仅供参考 [整理 ] 第 2 页 共 7 页钻孔灌注桩偏位的原因及处理措施内容摘要对桩基偏位原因进行分析,并介绍了常见的几种纠偏方法。关键词桩基偏位桩顶植筋桩位纠偏l 工程概况某改建段工程主线桥为30 米及 35 米预应力箱形梁桥。 桥梁桩基直径 1.5 米,桩长 27 米,C35混凝土,采用摩擦桩设计,柱径1.4 米,柱高 8.9 米~10.05 米,桥梁宽度:净 24.5 米+2*0.5 米。每墩设 4 根桩基,桩间距 6.87m。桩基完成后,经检测单桩完整性合格。2 桩基偏位情况及规范要求桩基破桩头后, 经有关部门对桩基检测合格后,放样拟进行桩柱钢筋笼连接及桩顶系梁的施工时,发现1 号墩右幅两个桩的轴线偏位,具体偏位情况为: 1-1 偏位 12 厘米, 1-2 偏 10 厘米,偏位方向一致,均偏向 0 号墩方向。根据 JTGF80/1— 2004《公路工程质量检验评定标准》的规定,桩基偏位允许误差 5 厘米,极值 10 厘米。3 原因分析及预防措施桩基偏位的产生原因主要有以下几个方面:桩基放样错误; 钻机钻杆不垂直;扩孔严重,钢筋笼入孔后未进行校正。经查验施工记录后分析,第三种情况可能性最大,也不排除第二种情况的影响。该区地表分布有第四系全新统(Q4me)填筑土,第四系上更新统冲洪积( Q3al+pl )粉质黏土、黏土、粗砂及砾砂,下伏侏罗系上统(J3)砂岩。其中亚黏土厚度一般为5 米~7 米,地下水位较高,距自然地表3 米左右。出现桩基偏位的部位正是位于亚黏土较厚、地下水位较高的仅供参考 [整理 ] 第 3 页 共 7 页北侧。针对前期施工可能出现问题的各种原因,可采取以下预防措施:(1)桩位定位保证措施①根据业主提供的测量基准点和基线,会同监理及有关单位复核认定后,方可作为测量基点使用,并经常复核。②桩位采用三次校正复核措施,即第一次放样定出桩位中心, 并用十字交叉法确定护筒坑的挖掘位置;第二次测量校正护筒位置,打入定位钢筋,并在护筒边上做好标记;第三次钻孔定位时,使用铅锤校正,使桩锤中心与桩位中心重合。(2)成孔质量保证措施①压实、平整施工场地。②安装钻机时应严格检查钻进的平整度和主动钻杆的垂直度,钻进过程应定时检查主动钻杆的垂直度,发现偏差应立即调整。③定期检查钻头、钻杆、钻杆接头,发现问题及时维修或更换。④在...
