钻孔灌注桩及止水帷幕桩施工方案—原始方案

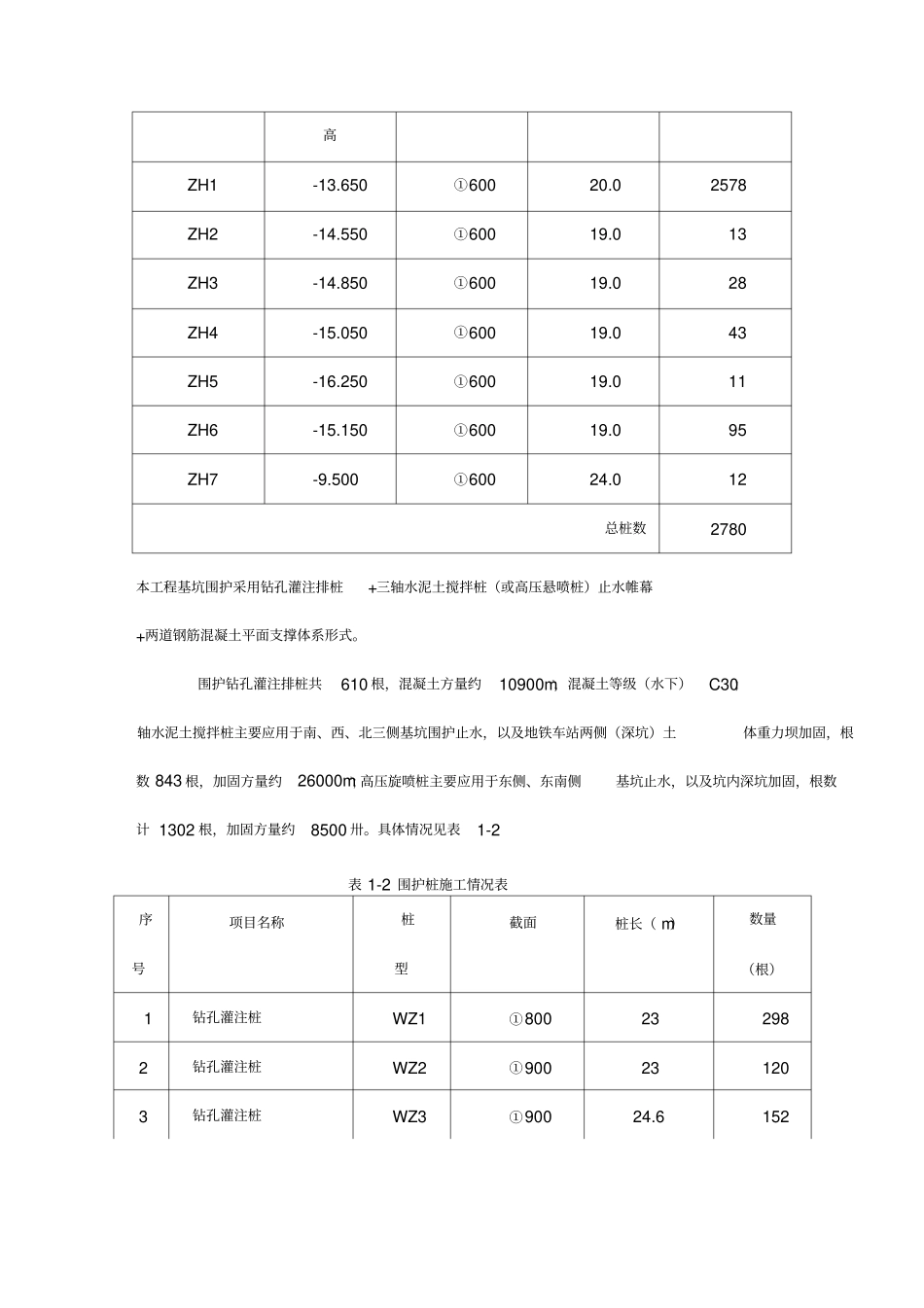

苏州星海街公共绿地和地下车库桩基及基坑围护工程钻孔灌注桩、三轴水泥土搅拌桩及高压旋喷桩施工方案1. 工程概况工程名称：苏州星海街公共绿地和地下车库桩基及基坑围护工程建设单位：苏州工业园区地产经营管理公司设计单位：苏州市建筑设计研究院有限责任公司华东建筑设计研究院有限公司监理单位：浙江江南工程管理股份有限公司承建单位：中国建筑一局（集团）有限公司1.1. 工程现场及周边概况本工程位于苏州工业园区，北临苏雅路，西临星桂街，南临相门塘河，东临建行大楼和农行大楼；基地中央正施工中之苏州轨道交通一号线星海街车站（于苏华路上）将基坑分成南、北两个区域。拟建场地原为绿地及星海街道路区域。由于地处园区最为繁华的商务、商业中心，周围环境较为复杂，高楼林立，管线众多。现场四周围墙已基本形成，水、电已经到位，具备开工条件。1.2. 工程施工概况本工程桩基施工包括2780 根混凝土钻孔灌注桩，共分7 种桩型，桩径均为①600, 桩长 20m、19m、24m三种，混凝土等级（水下）C25,合计混凝土方量约15672m3，均为抗拔桩。试桩已施工完毕，故不在本次施工范围之内。具体桩型见表1-1 。表 1-1 钻孔灌注桩桩型表桩型桩顶设计标桩截面桩长（ m）数量（根）高ZH1 -13.650 ①600 20.0 2578 ZH2 -14.550 ①600 19.0 13 ZH3 -14.850 ①600 19.0 28 ZH4 -15.050 ①600 19.0 43 ZH5 -16.250 ①600 19.0 11 ZH6 -15.150 ①600 19.0 95 ZH7 -9.500 ①600 24.0 12 总桩数2780 本工程基坑围护采用钻孔灌注排桩+三轴水泥土搅拌桩（或高压悬喷桩）止水帷幕+两道钢筋混凝土平面支撑体系形式。围护钻孔灌注排桩共610 根，混凝土方量约10900m3，混凝土等级（水下）C30; 轴水泥土搅拌桩主要应用于南、西、北三侧基坑围护止水，以及地铁车站两侧（深坑）土体重力坝加固，根数 843 根，加固方量约26000m3; 高压旋喷桩主要应用于东侧、东南侧基坑止水，以及坑内深坑加固，根数计 1302 根，加固方量约8500 卅。具体情况见表1-2 表 1-2 围护桩施工情况表序号项目名称桩型截面桩长（ m）数量（根）1 钻孔灌注桩WZ1 ①800 23 298 2 钻孔灌注桩WZ2 ①900 23 120 3 钻孔灌注桩WZ3 ①900 24.6 152 4 钻孔灌注桩WZ4 ①800 17.25 12 5 钻孔灌注桩WZ5 ①900 16.55 28 6 立柱桩L1 ①800? ①700 22 15 7 立柱桩 （工程桩 ）L2 ①800? ①700 22 81 8 立柱桩L3 ...
