铁心叠装工艺汇总

铁心叠装工艺汇总_第1页
1/8

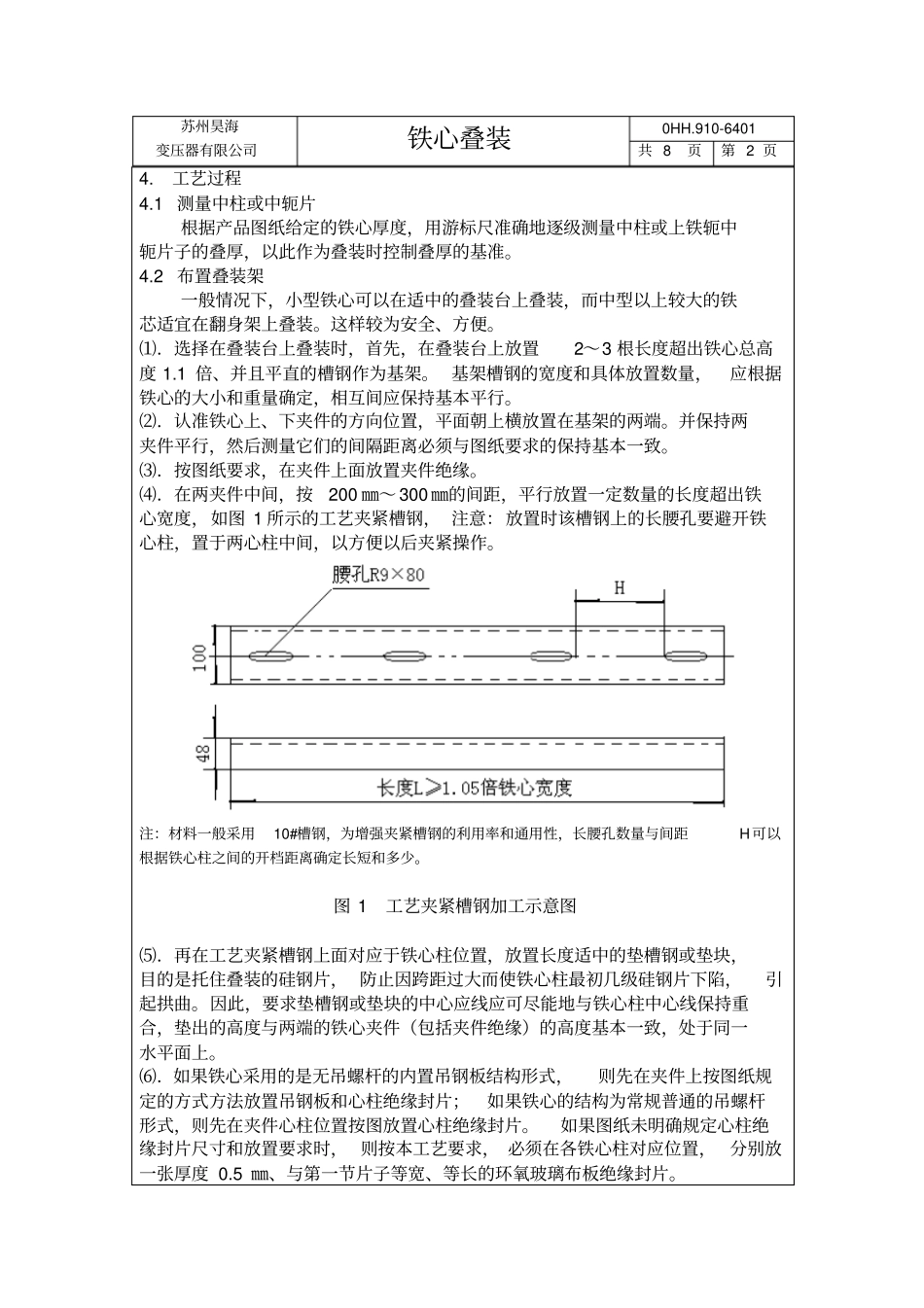

铁心叠装工艺汇总_第2页
2/8

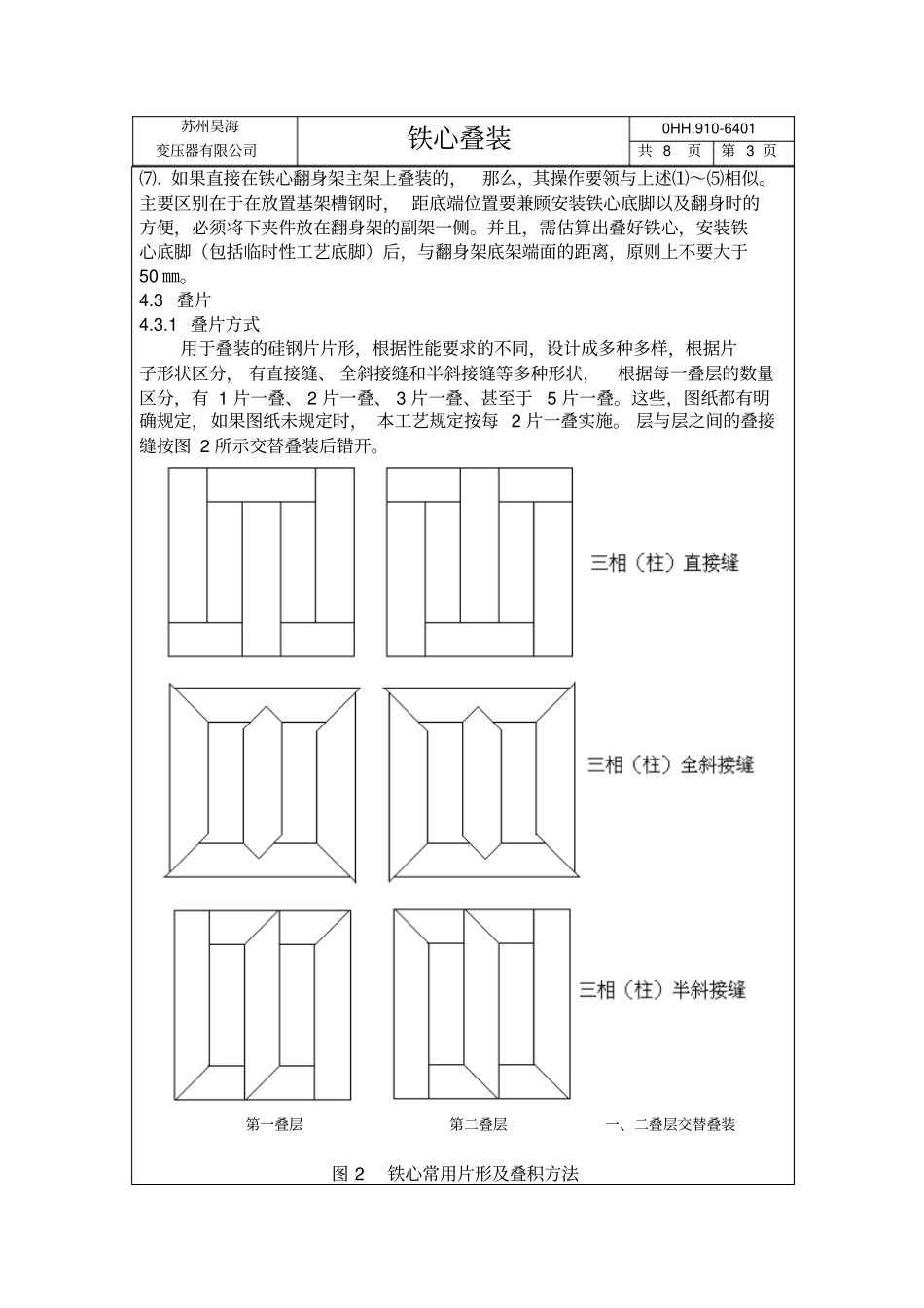

铁心叠装工艺汇总_第3页
3/8

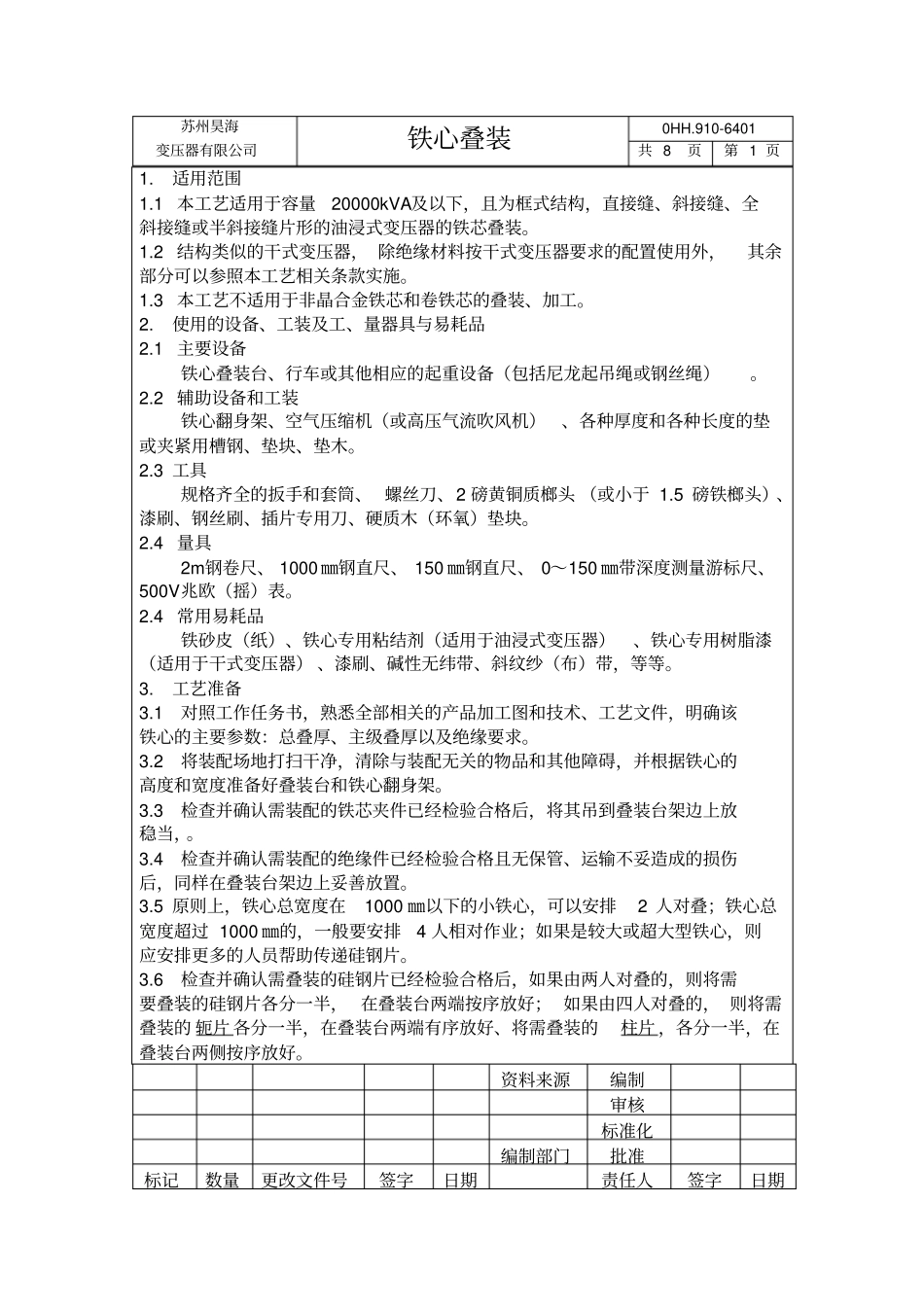

苏州昊海变压器有限公司铁心叠装0HH.910-6401 共 8 页第 1 页1.适用范围1.1 本工艺适用于容量20000kVA及以下,且为框式结构,直接缝、斜接缝、全斜接缝或半斜接缝片形的油浸式变压器的铁芯叠装。1.2 结构类似的干式变压器, 除绝缘材料按干式变压器要求的配置使用外,其余部分可以参照本工艺相关条款实施。1.3 本工艺不适用于非晶合金铁芯和卷铁芯的叠装、加工。2.使用的设备、工装及工、量器具与易耗品2.1 主要设备铁心叠装台、行车或其他相应的起重设备(包括尼龙起吊绳或钢丝绳)。2.2 辅助设备和工装铁心翻身架、空气压缩机(或高压气流吹风机)、各种厚度和各种长度的垫或夹紧用槽钢、垫块、垫木。2.3 工具规格齐全的扳手和套筒、 螺丝刀、2 磅黄铜质榔头 (或小于 1.5 磅铁榔头)、漆刷、钢丝刷、插片专用刀、硬质木(环氧)垫块。2.4 量具2m钢卷尺、 1000 ㎜钢直尺、 150 ㎜钢直尺、 0~150 ㎜带深度测量游标尺、500V兆欧(摇)表。2.4 常用易耗品铁砂皮(纸)、铁心专用粘结剂(适用于油浸式变压器)、铁心专用树脂漆(适用于干式变压器) 、漆刷、碱性无纬带、斜纹纱(布)带,等等。3.工艺准备3.1对照工作任务书,熟悉全部相关的产品加工图和技术、工艺文件,明确该铁心的主要参数:总叠厚、主级叠厚以及绝缘要求。3.2将装配场地打扫干净,清除与装配无关的物品和其他障碍,并根据铁心的高度和宽度准备好叠装台和铁心翻身架。3.3检查并确认需装配的铁芯夹件已经检验合格后,将其吊到叠装台架边上放稳当,。3.4检查并确认需装配的绝缘件已经检验合格且无保管、运输不妥造成的损伤后,同样在叠装台架边上妥善放置。3.5 原则上,铁心总宽度在1000 ㎜以下的小铁心,可以安排2 人对叠;铁心总宽度超过 1000 ㎜的,一般要安排4 人相对作业;如果是较大或超大型铁心,则应安排更多的人员帮助传递硅钢片。3.6检查并确认需叠装的硅钢片已经检验合格后,如果由两人对叠的,则将需要叠装的硅钢片各分一半, 在叠装台两端按序放好; 如果由四人对叠的, 则将需叠装的 轭片 各分一半,在叠装台两端有序放好、将需叠装的柱片 ,各分一半,在叠装台两侧按序放好。资料来源编制审核标准化编制部门批准标记数量更改文件号签字日期责任人签字日期苏州昊海变压器有限公司铁心叠装0HH.910-6401 共 8 页第 2 页4.工艺过程4.1 测量中柱或中轭片根据产品图纸给定的铁心厚度,用游标尺准确地逐级测量中柱或上铁轭中...
