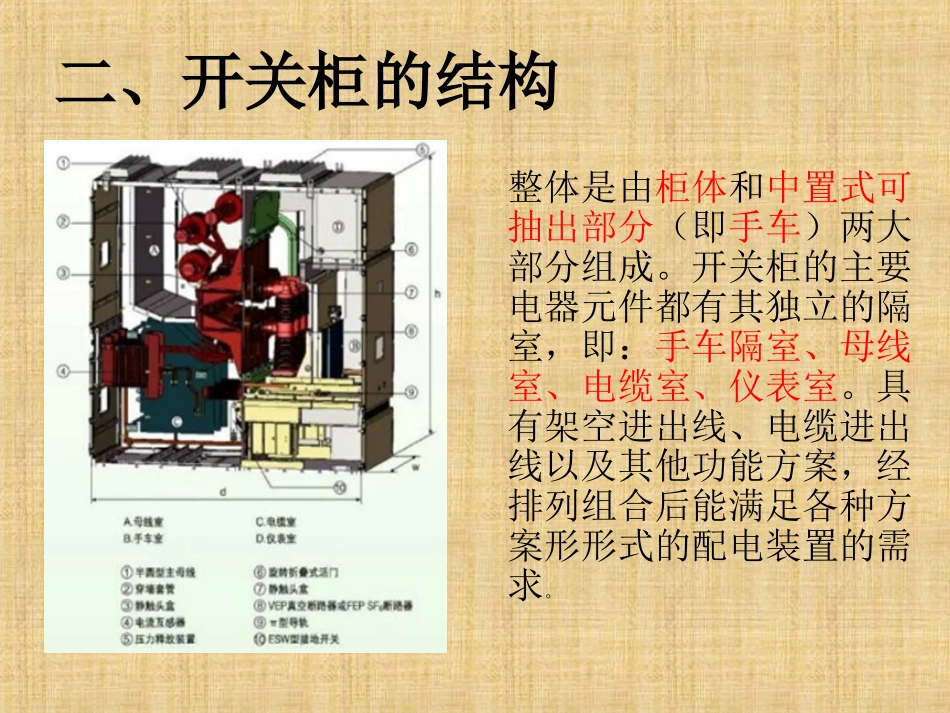

35KV高压开关柜操作一、概述1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。二、开关柜的结构整体是由柜体和中置式可抽出部分（即手车）两大部分组成。开关柜的主要电器元件都有其独立的隔室，即：手车隔室、母线室、电缆室、仪表室。具有架空进出线、电缆进出线以及其他功能方案，经排列组合后能满足各种方案形形式的配电装置的需求。手车隔室隔室两侧安装了高强度轨道，供手车在柜内由隔离位置/试验位置移动滑行至工作位置。当手车从断开位置/试验位置移动至工作位置的过程中，上、下触头上的活门与手动联动，自动打开；当反方向移动时，活门则自动闭合，直至收车退至一定位置而完全覆盖住静触头盒，形成有效隔离。同时上、下活门联动，在检修时，带电侧的活门，从未保证检修人员的安全，在断路器室们关闭时，收车同样能被操作。通过门上观察窗可以看到手车所处位置的分、合闸指示。母线隔室母线主要采用单台分段、多台相互贯穿连接的形式。主母线通过支母线静触头盒和穿墙套管固定。主母线个联络母线为D形截面的铜线：用于大电流负荷时采用双根母线拼成。支母线通过螺栓连接于静触头盒和主母线。主母线与支母线套有热缩套管，连接处采用阻燃的T、型绝缘罩，保证可靠的复合绝缘电缆隔室开关柜采用中置式结构设计，电流互感器装在电缆室后壁上，接地开关装在下触头盒固定隔板上，可避免由于接地开关操作轴过长而引起的扭曲变形。电缆室内空间大，可连接多很电缆，电缆连接高度高，电缆头安装方便。仪表室仪表室可以安装继电保护元件、仪表、带电显示器，以及特殊要求的二次设备。控制线路敷设在有足够空间的线槽内，并有金属盖板，可是二次线与高压室隔离，其左侧线槽是为了控制二次导线的引进和引出而预留的。各手车如何推进和推出开关柜？各手车均采用丝杆摇动推进和退出，其操作轻便、灵活。当手车需要移离柜体时，用一台专用升降转用车，就可以方便取出，进行各种检查、维护；由于断路器采用中置式结构设计，因此，整个小车具有体积小，检查、维护都极为方便3.手车到工作位置后，推进手柄无法在摇动，其对应位置显示灯或位置显示器便显示其所在位置。1.当手车用转用车运入柜体断路器室的时候，便能可靠锁定在断开位置/试验位置2.插入二次控制插头后，柜体位置显示灯或位置显示器便是显示其所在位置，而且只有安全锁定之后，才能摇动推进机构，将收车推向工作位置。手车的机械连锁•手车的机械连锁能可靠保证手车只有在工作位置或试验位置时，断路器才能进行合闸操作；而且手车只有在分闸状态下，断路器才能在试验位置或工作位置之间移动。完全实现了关门操作。防止误操作联锁装置开关柜内装有安全可靠的联锁装置，完全满足五防的要求。1、只有断路器手车在试验或工作位置时，断路器才能进行合闸操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器手车。2、仅当接地开关处在分闸位置时，断路器手车才能从试验/断开位置移至工作位置。仅当断路器手车处于试验/断开位置时，接地开关才能进行合闸操作（接地开关可配带电显示装置及电磁锁）。这样就实现了防止带电误合接地开关及防止了接地开关处在闭合位置时关合断路器。3、接地开关处于分闸位置时，后门、下门无法打开，防止了误入带电间隔。4、断路器手车在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。5、断路器手车在工作位置时，二次插头被锁定不能拔除。6、各柜体可装电气联锁。压力释放装置在断路器手车室，母线室和电缆室的上方均设有压力释放装置，当断路器或母线发生内部故障时，伴随电弧的出现，开关柜内部压力急剧升高，装设在门上的特殊密封圈使开关柜前部封闭起来，顶部装设的压力释放金属板将被自动打开，释放...
