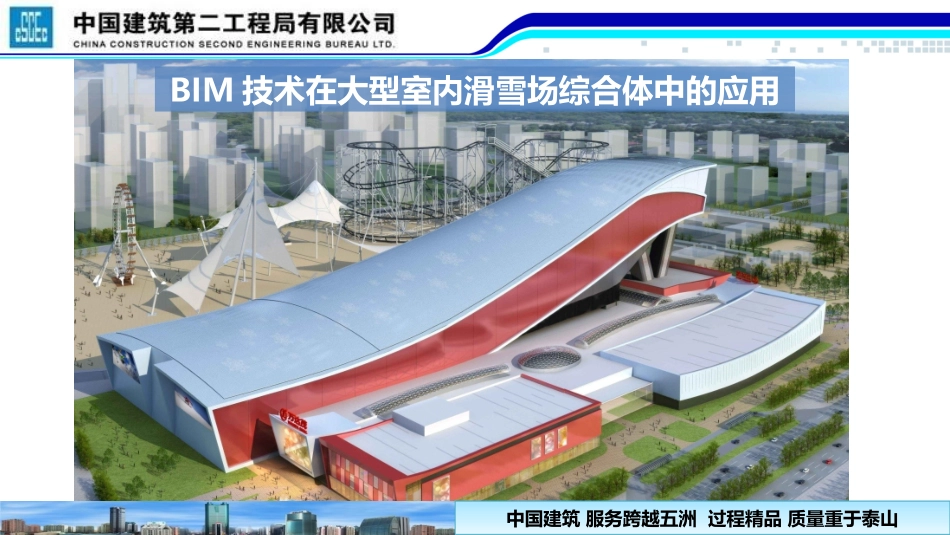

BIM技术在大型室内滑雪场综合体中的应用VIP专享VIP免费

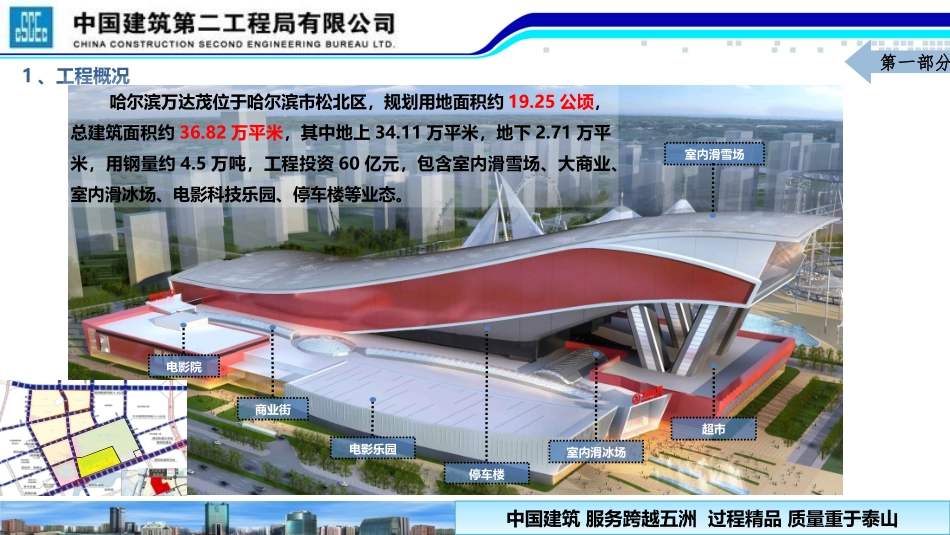

中国建筑服务跨越五洲过程精品质量重于泰山BIM技术在大型室内滑雪场综合体中的应用中国建筑服务跨越五洲过程精品质量重于泰山工程应用BIM过程中技术线路和解决方案BIM应用效益工程概况及简介第一部分第三部分第二部分中国建筑服务跨越五洲过程精品质量重于泰山1、工程概况第一部分电影院商业街电影乐园停车楼超市室内滑雪场室内滑冰场哈尔滨万达茂位于哈尔滨市松北区，规划用地面积约19.25公顷，总建筑面积约36.82万平米，其中地上34.11万平米，地下2.71万平米，用钢量约4.5万吨，工程投资60亿元，包含室内滑雪场、大商业、室内滑冰场、电影科技乐园、停车楼等业态。中国建筑服务跨越五洲过程精品质量重于泰山1、工程概况1.工程名称：哈尔滨万达城文化旅游综合体-万达茂2.建设单位：哈尔滨万达城投资有限公司3.规划设计：北京市建筑设计研究院3.设计单位：北京维拓时代建筑设计有限公司4.施工总承包：中建二局第四建筑工程有限公司5.工程地点：哈尔滨市松北区6.建筑面积：36.82万㎡7.工程投资：60亿元8.结构类型：框架/钢结构9.工期：2014年3月1日-2017年6月30日项目包含业态备注万达茂大商业电影乐园停车楼室内滑雪场室内滑冰场总建筑面积面积（万㎡）15.35地上12.991.6地上1.4111.87地上11.718.00.3236.82地下2.36地下0.19地下0.16层数局部地下一层地上三层局部地下三层地上一层/局部二层地上一~九层一层一层结构形式框架框架框架钢结构框架第一部分滑移第一分区整体滑移就位中国建筑服务跨越五洲过程精品质量重于泰山西区中区东区151m114.5m2、应用BIM原因及工程重难点◆大型超限钢结构工程，滑雪场用钢量超过4万吨，结构门式屋架最大跨度150m，钢结构屋面最大高度114.5m，采用了累积滑移、整体提升、综合吊装等施工技术。西1区拼装完成准备提升第一部分中国建筑服务跨越五洲过程精品质量重于泰山◆滑雪场东区结构为巨型框架筒体结构和巨型桁架雪道层结构。巨型框架筒体结构为高度38米、重703吨的直钢筒2个和高度86米、重4203吨的大倾角巨型斜钢筒2组。大倾角巨型钢筒体采用70°大倾角巨型筒体安装工艺。巨型桁架雪道层结构为双向主桁架及副桁架结构。采用单机和双机抬吊等综合吊装工艺。直钢筒大倾角巨型钢筒巨型桁架雪道层第一部分2、应用BIM原因及工程重难点中国建筑服务跨越五洲过程精品质量重于泰山◆滑雪场建筑面积8万平米，设有不同难度的滑雪道6条，最长雪道长度近400米，落差近100米。93m392m68m◆雪道层为混凝土结构，且多为曲面板和双曲面板，图纸深化工作量巨大，楼板标高控制困难。第一部分2、应用BIM原因及工程重难点中国建筑服务跨越五洲过程精品质量重于泰山◆滑雪场上空机电管线错综复杂、种类繁多，包含有冰雪防结露、冰雪制冷、消防、通风、空调、电气等管线设备及造雪、影院、魔毯、索道等特种设备，并且因为雪道坡度多变，造成机电管线必须随坡度变化而变化，深化设计量大。雪道层坡度方向第一部分2、应用BIM原因及工程重难点3.75m中国建筑服务跨越五洲过程精品质量重于泰山◆本工程高支模面积共计4.3万平米，另有7m高楼层7万平米，最大梁高3.75米，最大支撑高度42米，高支模施工管理非常重要。42m第一部分2、应用BIM原因及工程重难点组长科技部BIM工作室建筑专业结构专业机电专业职责分工负责制定BIM技术实际应用的发展方向，规划小组的中远期发展路线全面负责项目BIM立项及实施策划,BIM资金投入，人员调配，技术指导，组织成果总结及奖项申报。负责管理小组成员对于任务的执行情况，协调小组成员工作分工，制定近期的目标计划，协助各专业及分包团队之间沟通交流。负责建筑模型深化，工程量统计，项目整合，4D施工模拟制作。负责结构模型深化，视频模拟制作、施工动画制作。负责机电模型深化，管线综合碰撞优化，图纸优化出图，各专业协调工作。◆公司BIM中心正式成立于2014年，公司董事长为组长，公司总工、生产副经理为副组长，科技部作为主管部门，下设BIM工作室，由建筑、结构、设备专业3个专业，另设置幕墙、钢构等分包专业，共计16名BIM技术人员共同组成。中国建筑服务跨越五洲过程精品质量重于泰山3、BIM团队简介组长：公司董事长副组长：公司总...
