CATIAV5初级教程VIP免费

CATIAV5初级教程_第1页
1/49
CATIAV5初级教程_第2页
2/49
CATIAV5初级教程_第3页
3/49

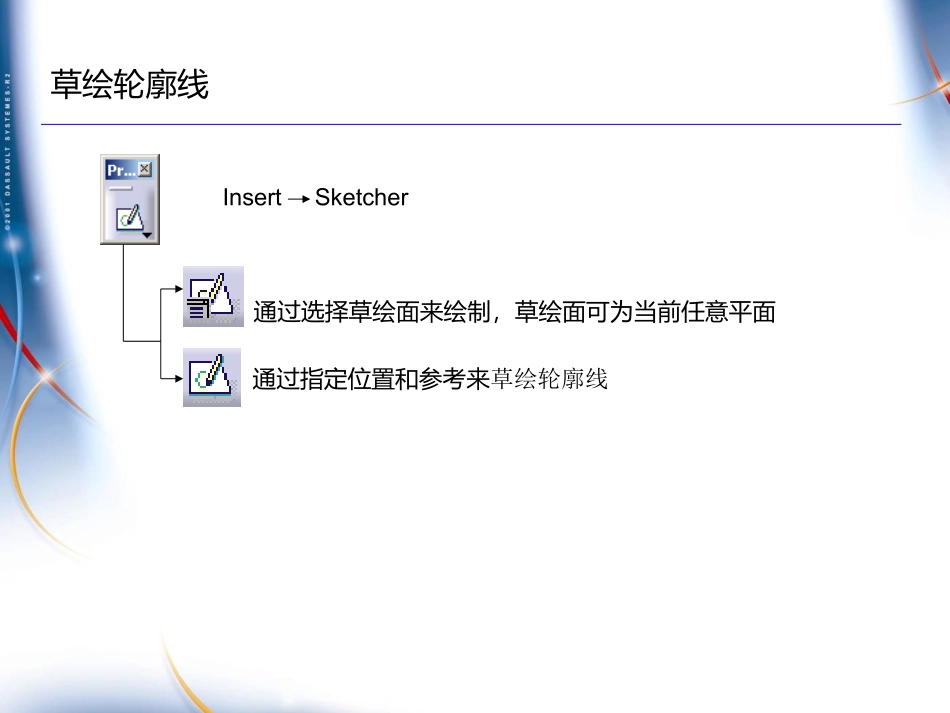

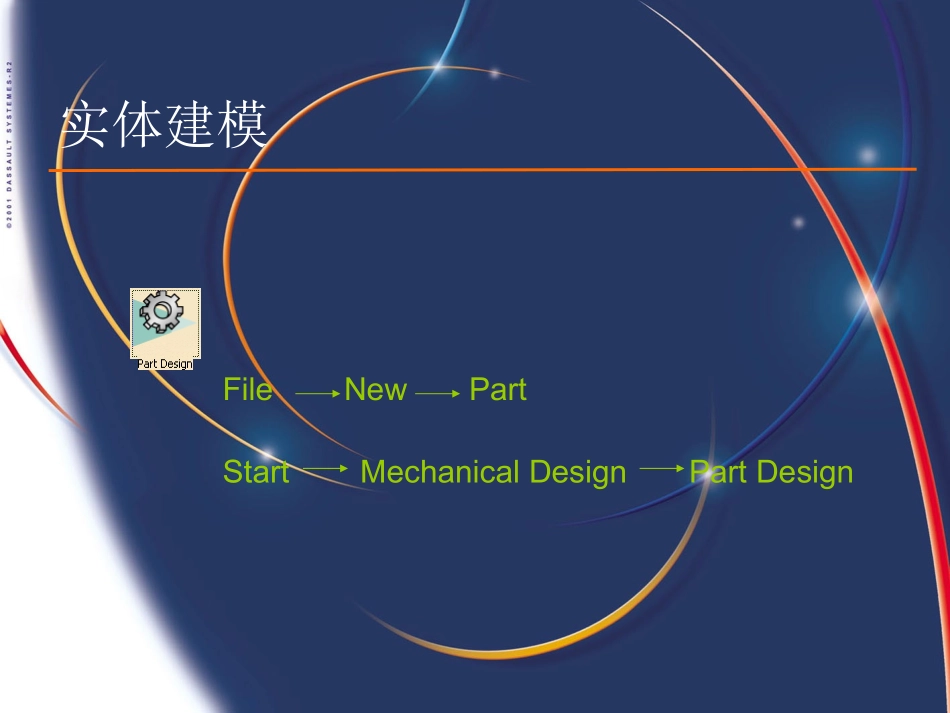

实体建模部分CATIAV5R10基础教程StartMechanicalDesignPartDesign实体建模FileNewPart草绘轮廓线通过选择草绘面来绘制,草绘面可为当前任意平面通过指定位置和参考来草绘轮廓线InsertSketcher作参考点作参考线作参考面基本拉伸特征拔摸拉伸特征复合拉伸特征Pad拉伸体InsertSketch-BasedFeaturesPadDraftedFilletedPadMulti-Pad基本拉伸特征拉伸壳体开关镜向拉伸开关鼠标右键选gotoprofiledefinition当同一次草绘有多个不连续的元素时用于选择拉伸对象自定义拉伸方向开关壳体拉伸时用于选择壳体厚度DimensionUptoNextUptoLastUptoPlaneUptoSurface定义到目标参数的距离Insomecases,youcandefinewhetheryouneedthewholesketch,orsub-elementsonly.Formoreinformation,拔模拉伸拉伸长度拉伸起始面拔模角度中性面选择开关边倒角拉伸方向复合拉伸用途:同一草绘内不同的特征体赋予不同的拉伸长度赋予不用的长度值定义拉伸方向Pocket特征InsertSketch-BasedFeaturesPocketDraftedFilletedPocketMulti-Pocket这三个特征和拉伸特征操作相似,所不不同的是:拉伸特征操作时体特征的的体积增加而这三个特征的结果是减少拉伸体体积另Pocket特征使用的轮廓线可以不封闭Shaft特征InsertSketch-BasedFeaturesShaft通过一个封闭的轮廓线饶一条轴旋转的方式来创建一个特征体其中轴可以是一条草绘轴也可以是一条如X轴,Y轴这样的参考轴.Groove特征InsertSketch-BasedFeaturesGroove使用方法同Shaft,其操作结果是从已存在的体上切除,和Shaft不同的是轮廓线可为开放线,Hole特征InsertSketch-BasedFeaturesHoleFlatV-bottom用草绘方式约束中心位置自定义方向开关不同形状对应参数(续)NoStandard:输入值MetricThinPitch:使用AFNOR标准值MetricThickPitch:使用AFNOR标准值保存自定义值(续)约束位置的方法及步骤方法一利用草绘方式约束位置方法二选择A和B两边ABCD选HOLE命令鼠标左键双击尺寸C显示尺寸C和D修改尺寸数值定位(续)方法三双击目录树里H特征下的草绘.进入草绘模式下约束Rib特征Slot特征Rib和Slot两特征是相对特征,基本操作完全一样,所不同的是Rib特征是给体增加材料,而Slot是切除材料KeepanglePullingdirectionReferencesurface参考面拉伸壳体特征开关Stiffener特征FormTopFormSideLoft特征RemoveLofted特征所选择的截面线所选择的导轨曲线对所选择的导轨线和截面线修改和编辑Replace取代Remove删除Add增加通过选择脊线来控制形状脊线必须连续相切多截面时不使用导规线时控制截面间面的相互关系,截面的点数不相同时只能使用Radio如果两个开关都被打开的时候,那么形状被起始和最后的两个截面控制,如果指定一条Spine线,那么形状被Spine线控制如果没有指定Spine且没有导规线时,由前后两个截面控制无Spine线但指定导规线时,由导规线控制.(续)编辑和修改参数以及起始点在已选线上点击鼠标右键不在已选线上点击鼠标右键相应相应选择的可对封闭点或截面线进行编选择的可对封闭点或截面线进行编辑辑EdgeFillet不相剪结果EdgeFillet(续)用面限制用点限制增加顶点的方法先点Points(右图中红色标志处)然后一直接点所选择的线增加点二选择面增加面和所选择的边线的交点修改半径可以双击所选线上的的半径值来修改Variableradiusfillet该命令适用于两个不相交的面或者有两个以上的陡峭边的倒角如果输入半径的方式不能满足要求可以用HoleCurve和Spine线方式倒替半径如下图所示Face-FaceFilletFacestofiletFacetoremove生成结果TritangentFillet长度和角度长度和长度Chamferinsideoutside移除面不同厚度面注:修改厚度可以通过鼠标双击选择后图上给出的数值来修改双击此处Shell定义厚度增加值缺省增加厚度面其他增加厚度面(图中绿面)双击此处修改厚度值Thickness该操作完成后体的几何形状不会改变,在特征树里会有螺纹特征当投影2D图纸时候会有螺纹线生成螺纹面限制面不同的标准选择编辑自定义标准Thread/Tap拔模面通过选择获得选择的中性面拔模方向定义分离元素定义限制元素当锥形拔模角度太大出现自相交时用正方形拔模中性面拔模面拔模角正方形拔模结果当锥拔模时此角度小于零度时使用正方形拔模BasicDraft...
