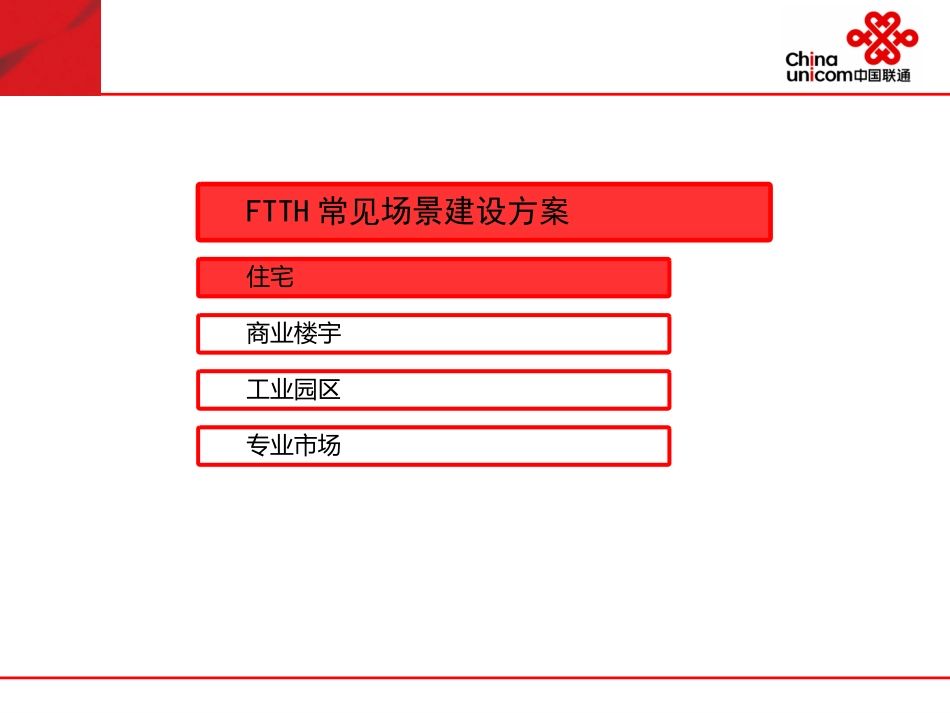

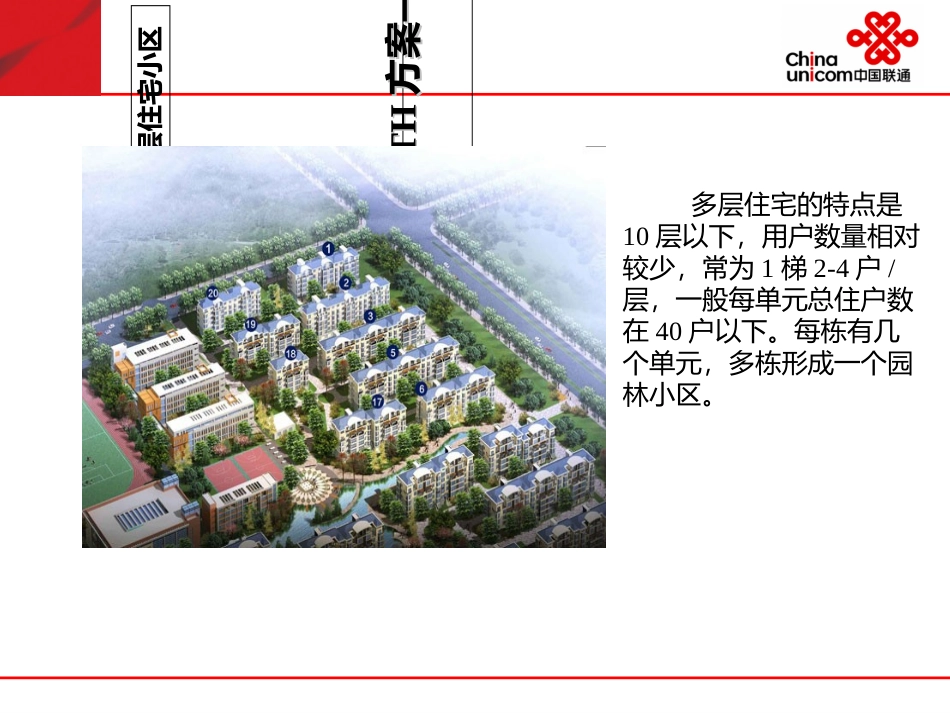

FTTH常见场景建设方案住宅商业楼宇工业园区专业市场住宅小区住宅小区FTTHFTTH方案——新建多层住方案——新建多层住宅宅多层住宅小区多层住宅的特点是10层以下，用户数量相对较少，常为1梯2-4户/层，一般每单元总住户数在40户以下。每栋有几个单元，多栋形成一个园林小区。住宅小区FTTH方案——新建多层住宅多层住宅小区—新建小区一、方案描述:1、将多个单元楼作为一个配线区，每个配线区的覆盖住户数控制在光缆交接箱容量以内。大型园林小区可设多个配线区，小型小区可只设1个配线区。2、每个配线区中心位置设置光缆交接箱，箱体容量按照大于“住户数+交接箱接入光缆芯数”的原则选用。并在交接箱内放置光分路器，采用一级集中分光（独家小区分光口按满足住户数的100%配置，非独家分光口按满足用户数的30%配置）。3、自配线区光缆交接箱至每单元楼布放1条入楼光缆，在楼内中间楼层设置光DP。建议每单元楼内设置1个光DP，尽量减少入楼光缆条数或光缆接头。（独家小区入楼光缆芯数按住户数的100%配置，非独家进驻，入楼光缆芯数需按按住户数的50%配置4、自楼层光DP至用户端至少配置1芯皮线光缆，综合布线按100%覆盖设计。5、划分多个配线区时，在小区中心位置设集中的配线点。自集中配线点至每个配线区布放小区光缆(芯数为远期光分路器数量的2倍以上)。集中配线点根据园林小区规模，选择设置光缆分歧接头盒或者光交接箱。6、外线光缆应从最近的光节点（或机房）引接，引入光缆的芯数除满足已建小区业务容量，还需考虑小区将来是否有扩建的需求、或室分等需求。引入光缆芯数应大于小区远期光分路器总数的2倍。住宅小区FTTH方案——新建多层住宅多层住宅小区—新建小区接头盒光缆交接箱1*X分光器小区光缆光纤终端盒室内分纤盒（光DP）光缆交接箱1*X分光器机房OLTODF皮线光缆外线光缆二、方案示意图：主干光节点或配线光节点已有光缆入楼光缆住宅小区FTTH方案——新建多层住宅多层住宅小区—新建小区分歧接头盒小区光缆外线光缆光纤终端盒跳纤机房OLTODF光缆交接箱1*X分光器光缆交接箱1*X分光器入楼光缆小区光缆皮线光缆ONU分纤盒（光DP）三、ODN结构图光节点已有光缆光纤终端盒ONU分纤盒（光DP）光缆交接箱1*X分光器掏缆引入住宅小区住宅小区FTTHFTTH方案——新建多层住方案——新建多层住宅宅多层住宅小区—新建小区四、参考示例：假设模型：每单元楼6层，每层4户，每单元楼24户。按照50%的覆盖率，每单元12个用户。1、以10个单元楼设置1个配线区为例，在中心位置设置配线区的交接箱，并集中设置分光器。2、配线区交接箱至每单元楼内光DP各放1条12芯入楼光缆。3、入户皮线光缆从光DP放至所有用户端。4、存在多个配线区时，在小区中心位置设置光缆交接箱，作为集中配线点，用于接入各配线区的小区光缆。5、各配线区至集中配线点各放1条12芯光缆。6、外线光缆引接至附近的光节点，光缆选用24F或以上芯数。7住宅小区FTTH方案——新建多层住宅多层住宅小区—新建小区住宅小区FTTH方案——存量多层住宅多层住宅小区—旧小区方案描述：旧小区的建设思路大致与新建小区相同，只在水平入户线部分有所区别。与新建小区相同部分：1、配线区、集中配线点的设置原则与新建小区相同，仍根据潜在的用户需求数量将小区划分为多个配线区，光分路器采用一级集中分光。2、光缆交接箱、光缆芯数的选用原则与新建小区相同。与新建小区差异部分：1、小区还没有FTTH布线：光DP设置在单元楼内中间楼层，DP容量按入楼光缆芯数的2倍设计。2、其他运营商已实施FTTH的，入户线根据现场情况利用已有的皮线光缆或重新布放入户光缆。住宅小区住宅小区FTTHFTTH方案——新建高层住方案——新建高层住宅宅高层住宅小区高层住宅的特点是10层以上，每楼层用户数较多，用户总数大；楼内拥有完善的竖井和管道设施。住宅小区住宅小区FTTHFTTH方案——新建高层住方案——新建高层住宅宅高层住宅小区—新建小区一、方案描述：1、将每单元楼或多栋楼作为一个配线区。每个配线区的住户数控制在300户左右（可根据小区具体情况设置）。2、在每个配线区集中设置光缆交接箱，容量按照大于“住户数+交接箱接入光缆...
