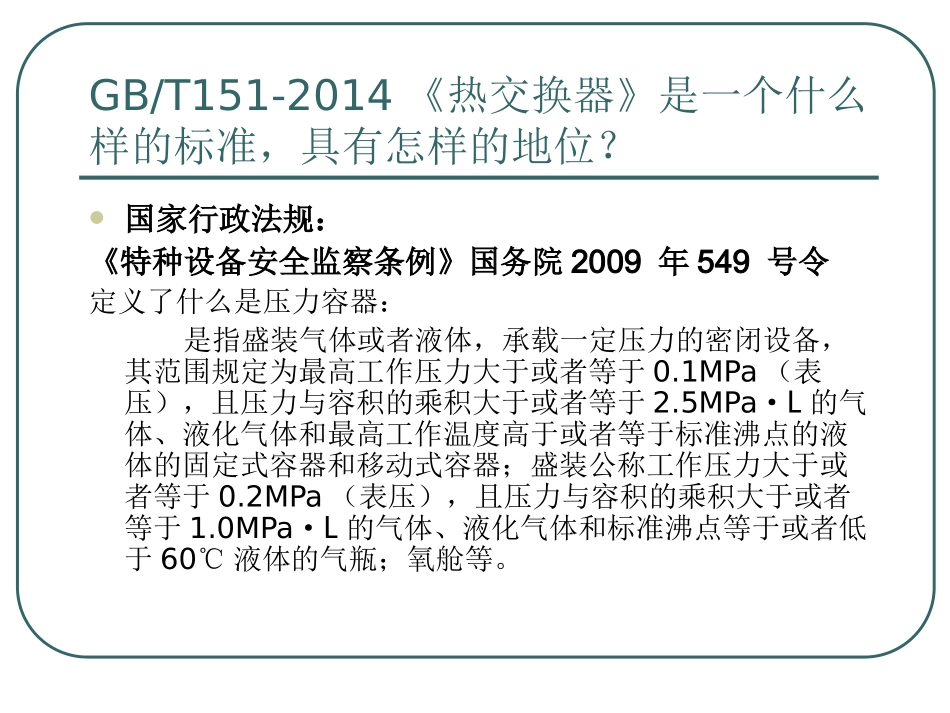

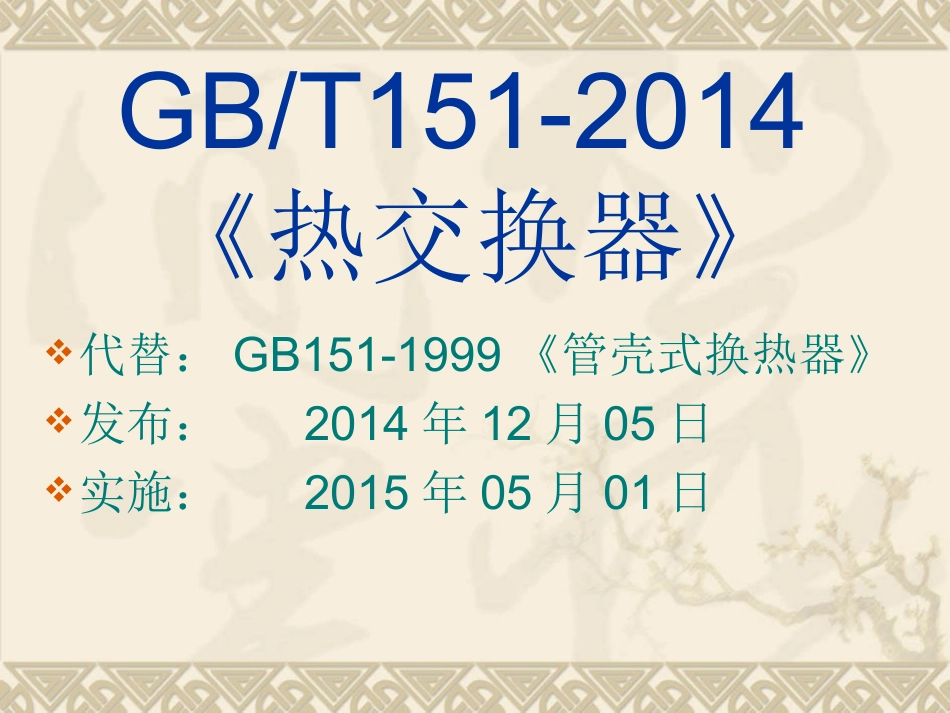

GB/T151-2014《热交换器》代替:GB151-1999《管壳式换热器》发布:2014年12月05日实施:2015年05月01日GB/T151-2014《热交换器》是一个什么样的标准,具有怎样的地位?国家行政法规:《特种设备安全监察条例》国务院2009年549号令定义了什么是压力容器:是指盛装气体或者液体,承载一定压力的密闭设备,其范围规定为最高工作压力大于或者等于0.1MPa(表压),且压力与容积的乘积大于或者等于2.5MPa·L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器;盛装公称工作压力大于或者等于0.2MPa(表压),且压力与容积的乘积大于或者等于1.0MPa·L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶;氧舱等。GB/T151-2014《热交换器》是一个什么样的标准,具有怎样的地位?安全技术规范:如:TSGR0001-2005《非金属压力容器安全技术监察规程》TSGR0002-2005《超高压容器安全技术监察规程》TSGR0003-2007《简单压力容器安全技术监察规程》TSGR0004-2009《固定式压力容器安全技术监察规程》TSGR0005-2011《移动式压力容器安全技术监察规程》TSGR0004-2009《固定式压力容器安全技术监察规程》范围:同时具备下列条件的压力容器1、工作压力大于或者等于0.1MPa。2、工作压力与容器的乘积大于或者等于2.5MPa·L。3、盛装介质为气体、液化气体以及介质最高工作温度高于或者等于其标准沸点的液体。GB/T151-2014《热交换器》是一个什么样的标准,具有怎样的地位?相关标准GB150-2011《压力容器》——压力容器行业基础标准——给出了压力容器建造的通用要求,包括材料、设计、制造检验与验收等内容1、本标准适用的设计压力1.1、钢制容器不大于35MPa。1.2、其他金属材料制容器按相应引用标准确定。2、本标准适用的设计温度范围2.1设计温度范围:-269℃~900℃。2.2钢制容器不得超过按GB150.2中列入材料的允许使用温度范围。2.3其他金属材料制容器按本部分相应引用标准中列入的材料允许使用温度确定GB/T151-2014《热交换器》是一个什么样的标准,具有怎样的地位?相关标准GB150-2011《压力容器》下列容器不在本标准的适用范围内:a)设计压力低于0.1MPa且真空度低于0.02MPa的容器;b)《移动式压力容器安全监察规程》管辖的容器;c)旋转或往复运动机械设备中自成整体或作为部件的受压器室(如泵壳、压缩机外壳、涡轮机外壳、液压缸等);d)核能装置中存在中子辐射损伤失效风险的容器;e)直接火焰加热的容器;f)内直径(对非圆形截面,指截面内边界的最大几何尺寸,如:矩形为对角线,椭圆为长轴)小于150mm的容器;g)搪玻璃容器和制冷空调行业中另有国家标准或行业标准的容器。GB/T151-2014《热交换器》是一个什么样的标准,具有怎样的地位?相关标准GB/T151-2014《热交换器》——从属压力容器范畴,依托于GB150——其理论基础、安全系数、许用应力和材料选择、通用要求等方面均与GB150相同——管壳式热交换器中通用受压元件的强度设计计算公式已纳入GB150的,本标准不再重复,本标准中强度设计计算公式只针对管壳式热交换器特定的受压元件,包括管板、浮头、钩圈等——以换热器为对象,提出共性通用要求,通过引用标准方式,将螺旋板式换热器JB4751、板式换热器NB/T47004、铝制板翅式热交换器NB/T47006、空冷式热交换器NB/T47007等其他结构型式的热交换器纳入热交换器的框架内——对于采用铝、钛、铜、镍、锆等其他金属材料制热交换器、受压元件,也采用引用标准方式,凡是涉及材料内容执行相应标准要求,凡是产品制造内容执行相应产品标准,凡是共性内容应符合本标准的通用要求。GB/T151-2014《热交换器》适用范围(管壳式热交换器):a)设计压力不大于35MPab)公称直径不大于4000mmc)设计压力(MPa)与公称直径(mm)的乘积不大于2.7x104本标准不实用于下列热交换器:a)直接火焰加热的热交换器;b)烟道式余(废)热锅炉;c)核能装置中存在中子辐射损伤失效风险的热交换器d)非金属制热交换器;e)制冷空调行业中另有国家标准或行业标准的热交换器;GB/T151-2014《热交换器》新旧版本参数变化标准版本公称直径mm设...
