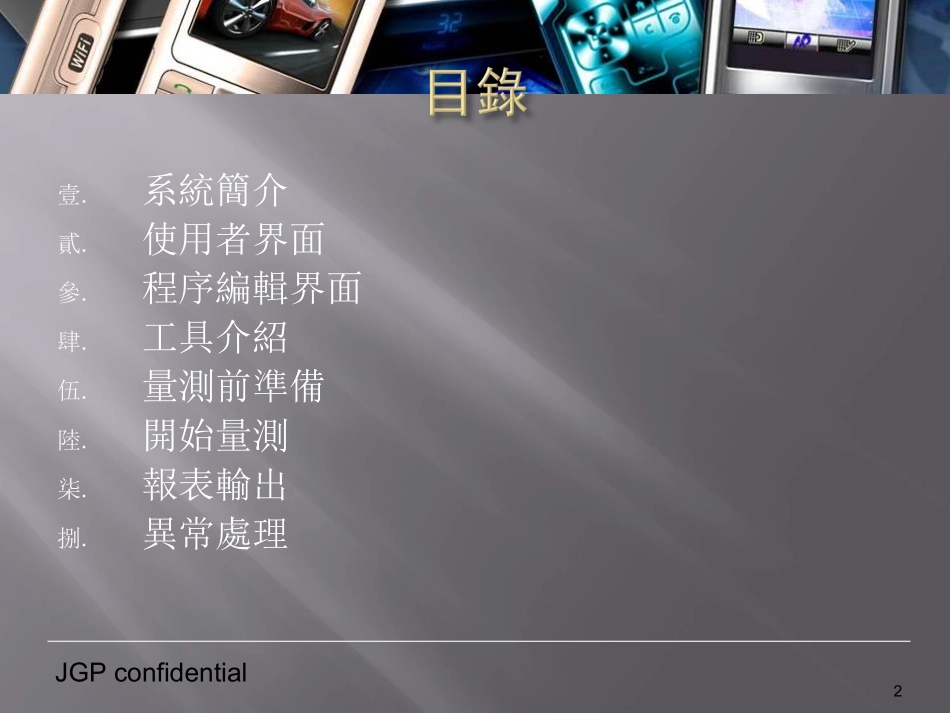

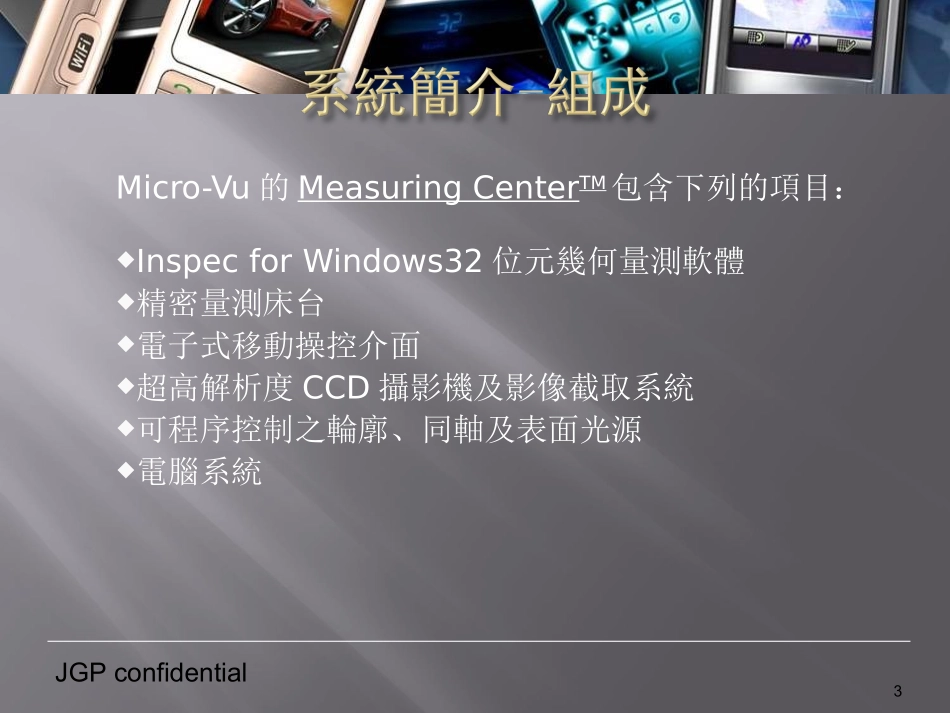

JGPconfidential新進人員培訓教材JGPconfidential壹.系統簡介貳.使用者界面參.程序編輯界面肆.工具介紹伍.量測前準備陸.開始量測柒.報表輸出捌.異常處理2JGPconfidentialMicro-Vu的MeasuringCenterTM包含下列的項目:InspecforWindows32位元幾何量測軟體精密量測床台電子式移動操控介面超高解析度CCD攝影機及影像截取系統可程序控制之輪廓、同軸及表面光源電腦系統3JGPconfidential床台的移動您可以利用搖桿直接操控床台X及Y軸向的移動,或按住搖桿上的Z鍵,將搖桿做Y軸向的移動,可控制Z軸位移。配合搖桿最左方的快移鍵,可是各軸向產生快速移動的效果。你亦可以利用滑鼠在屏幕上控制床台的移動。以滑鼠左鍵按住影像截取視窗左上方的移動鍵或山下鍵後,指向你想要移動的方向,即可產生各軸向的位移。一個黑色的箭頭會在滑鼠游標離開移動鍵或上下鍵後產生當箭頭離開移動鍵或上下鍵越遠時,移動的速度也就越快。4JGPconfidential自動視覺量測系統的特色1.減少人為誤差的產生2.利用像素比對量測工件3.利用變倍鏡頭可同時觀察高、低倍之工件表面4.表面及輪廓自動尋遍功能5.Z軸自動對焦6.可程式調整光源7.量測完成,程式亦編輯完成8.可輕易存儲及呼出程式9.可列印圖形及報告10.可輸出量測資料作後續處理(如SPC、Excel試算表…等)5JGPconfidential啟動您的MeasuringCenterTM打開電腦電源(電腦電源需在量測儀電源之前開啟)打開量測儀電源清空床台表面,避免干擾量測儀之自我測試確認緊急停止開關解除執行Inspec軟體待量測儀完成自我測試後即可開始量測6JGPconfidentialMeasuringCenterTM的關機確認存檔完成按下緊急停止開關,此時會出現對話方框點選DisableMachine或Cancel卸載量測儀關閉Inspec軟體關閉量測儀電源執行電腦關機7JGPconfidential81.量測圖形視窗——顯示量測圖形2.單元摘要視窗——顯示執行中單元的資訊3.狀態顯示視窗——顯示座標、單位及光源控制4.影像截取視窗——顯示正在量測的影像及視覺工具5.程式編輯視窗——顯示程式編輯列及相關單元工具JGPconfidential9JGPconfidential單元功能鍵單元名最少組成元素引用性質備註點1個點點線2個點線真直度建議4點以上面3個點面平面度建議6點以上弧3個點點圓3個點點真圓度建議6點以上橢圓5個點點矩形5個點點槽型孔5個點(第一條邊先取2點)點10JGPconfidential11配合Ctrl鍵可以組合不同區域光源顯示效果。注意光源太亮或太暗都將影響視覺工具的量測。另外,量測圓時盡量使用全或環光源,避免使用區段光源影響量測取邊JGPconfidential準備原因•待測件是常規產品嗎?新品?防量測錯誤•待測件是首件還是黃單測試品?防耽誤時效及數據缺失•量測程序是否正確?防量測錯誤造成撞機•量測程序是否最新版本嗎?防量測錯誤,數據缺失•待測件HG尺寸測了嗎?防數據缺失•待測件表面油污、毛刺去除乾淨了嗎?防取點不准產生量測誤差•使用哪個治具?產品放平了嗎?防定位不穩產生量測誤差•待測件擺放位置正確嗎?防位置錯誤造成撞機12終極目標:提高量測精度及速度,減少誤差和失誤,滿足客戶需求!JGPconfidential13JGPconfidential14上述操作完成後保存程式JGPconfidential15步驟要點理由1、登記接收記錄表1、依最早登記順序查找2、填寫開始量測時間質量。先到先測,及時反饋信息2、找到相應工件1、依登記的製程和治具號核對實際工件編號易做。對應工件防混料3、檢查、清潔工件外觀1、輕拿工件治具本體2、檢查是否有缺料、多料等異常3、清理油、臟、毛刺等異物質量。防碰傷易做。以免影響量測安全。防止劃傷手指4、裝夾到專用治具1、治具表面清潔乾淨2、工件裝夾到位,不得傾斜質量。防碰傷易做。以免影響量測結果5、依圖檔要求量測打點1、依圖檔要求位置量測2、依規定的量測順序量測3、產品輕拿輕放質量。防碰傷易做。以免影響量測結果6、記錄量測數據1、文字書寫工整2、依量測順序記錄質量。防碰傷易做。以免影響量測結果7、檢查量測結果及複測1NG、量測的項目要複測2、記錄複測結果必要時要附圖質量。以免影響量測結果8、出具量測報告並簽名1、文字書寫工整2、報告完整清晰質量。以免影...
