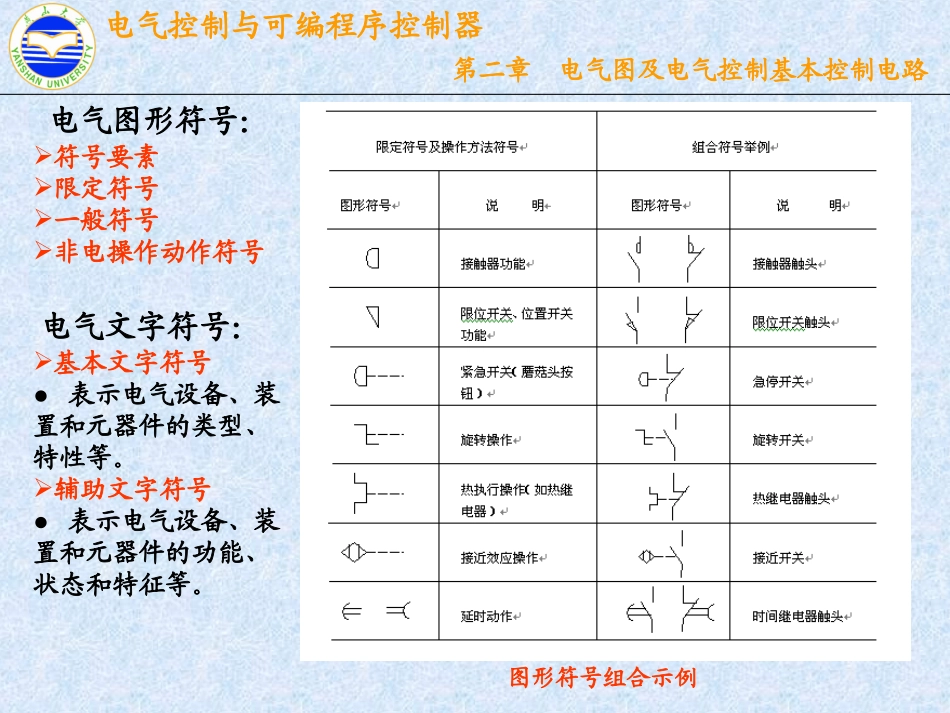

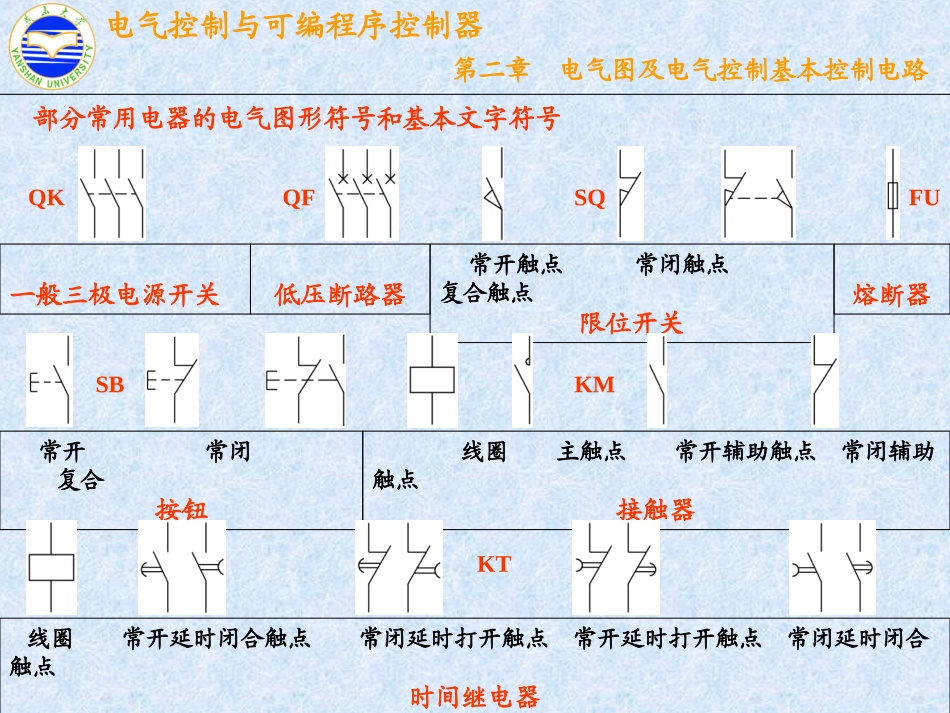

电气控制与可编程序控制器第二章电气图及电气控制基本控制电路第一节电气图的基本知识电气图：用电气图形符号绘制的工程图，是电气工程领域中提供信息的最主要方式，提供的信息内容可以是功能、位置、设备制造及接线等。电气图的命名：根据其所表达信息的类型和表达方式确定，包括系统图与框图、电路图、接线图与接线表、功能表图、逻辑图、位置图等。电气控制系统图：根据国家电气制图标准规定的图形符号、文字符号以及规定的画法，用工程图的形式，将电气设备及电气元件按照一定的控制要求连接，表达设备电气控制系统的组成结构、工作原理及安装、调试、维修等技术要求等。电气控制系统图内容及类型：电路图（电气原理图）电气接线图电器元件布置图电气控制与可编程序控制器第二章电气图及电气控制基本控制电路电气图形符号：符号要素限定符号一般符号非电操作动作符号电气文字符号：基本文字符号●表示电气设备、装置和元器件的类型、特性等。辅助文字符号●表示电气设备、装置和元器件的功能、状态和特征等。图形符号组合示例电气控制与可编程序控制器第二章电气图及电气控制基本控制电路部分常用电器的电气图形符号和基本文字符号一般三极电源开关低压断路器常开触点常闭触点复合触点限位开关QKQFSQ熔断器常开常闭复合按钮FUSB线圈主触点常开辅助触点常闭辅助触点接触器KM线圈常开延时闭合触点常闭延时打开触点常开延时打开触点常闭延时闭合触点时间继电器KT电气控制与可编程序控制器第二章电气图及电气控制基本控制电路部分常用电器的电气图形符号和基本文字符号常开触点常闭触点速度继电器热元件常闭触点热继电器线圈常开触点常闭触点中间继电器KVFRKA电磁铁YA线圈常开触点常闭触点电压继电器KU线圈常开触点常闭触点电流继电器KI信号灯HL直流电动机M变压器三相异步电动机M转换开关SA电气控制与可编程序控制器第二章电气图及电气控制基本控制电路电气原理图：根据电气控制系统的工作原理，采用电器元件展开的形式绘制的电气图。方法：不按电器元件实际布置绘制，而是根据电器元件在电路中所起的作用画在不同的部位上。作用：用于分析研究系统的组成和工作原理，为寻找电气故障提供帮助，同时也是编制电气接线图的依据。特点：结构简单，层次分明。主电路：设备的驱动电路，包括从电源到用电设备的电路，是强电流通过的部分。控制电路：由按钮、接触器和继电器的线圈、各种电器的常开、常闭触点等组合构成的控制逻辑电路，实现所需要的控制功能，是弱电流通过的部分。信号指示电路保护电路主电路用粗实线，控制电路和辅助的信号指示及保护电路用细实线。电气控制与可编程序控制器第二章电气图及电气控制基本控制电路水平布置：电源线垂直画，其他电路水平画，控制电路中的耗能元件（如接触器的线圈）画在电路的最右端。垂直布置：电源线水平画，其他电路垂直画，控制电路的耗能元件画在电路的最下端。电器元件不画出实际的外形图，采用电气图形符号和文字符号表示。同一电器的各个部件可画在不同的地方，用相同的文字符号标注。多个同一种类的电器元件，可在文字符号后加上数字序号加以区分。电器元件的可动部分以非激励或不工作的状态和位置的形式表示：●继电器和接触器的线圈在非激励状态；●断路器和隔离开关在断开位置；●零位操作的手动控制开关在零位状态，不带零位的手动控制开关在图中规定的位置；●机械操作开关和按钮在非工作状态或不受力状态；●保护类元器件处在设备正常工作状态，特别情况加以说明。元器件的数据和型号，用小号字体标注在电器元件符号的附近，需要标注的元器件的数量比较多时，可以采用设备表的形式统一给出。电气控制与可编程序控制器第二章电气图及电气控制基本控制电路电器元件布置图：表明电气设备上所有电器和用电设备的实际位置，是电气控制设备制造、装配、调试和维护必不可少的技术文件。电气控制柜与操作台（箱）内部布置图电气控制柜与操作台（箱）面板布置图控制柜与操作台（箱）外形轮廓用细实线绘出电器元件及设备，用粗实线绘出外形轮廓，标明实际的安装位置电器元件...
