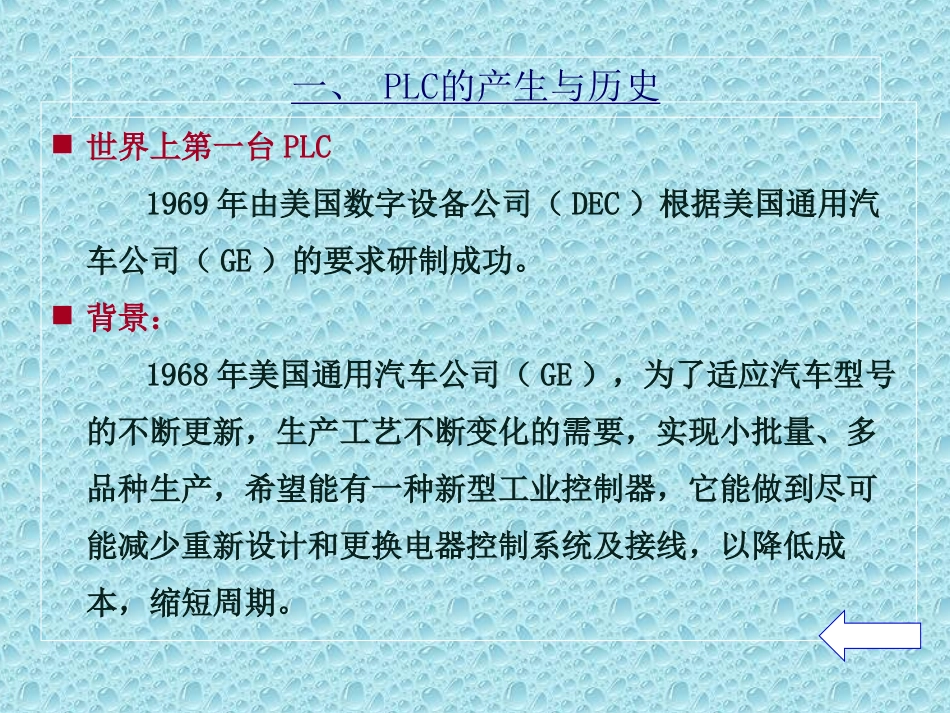

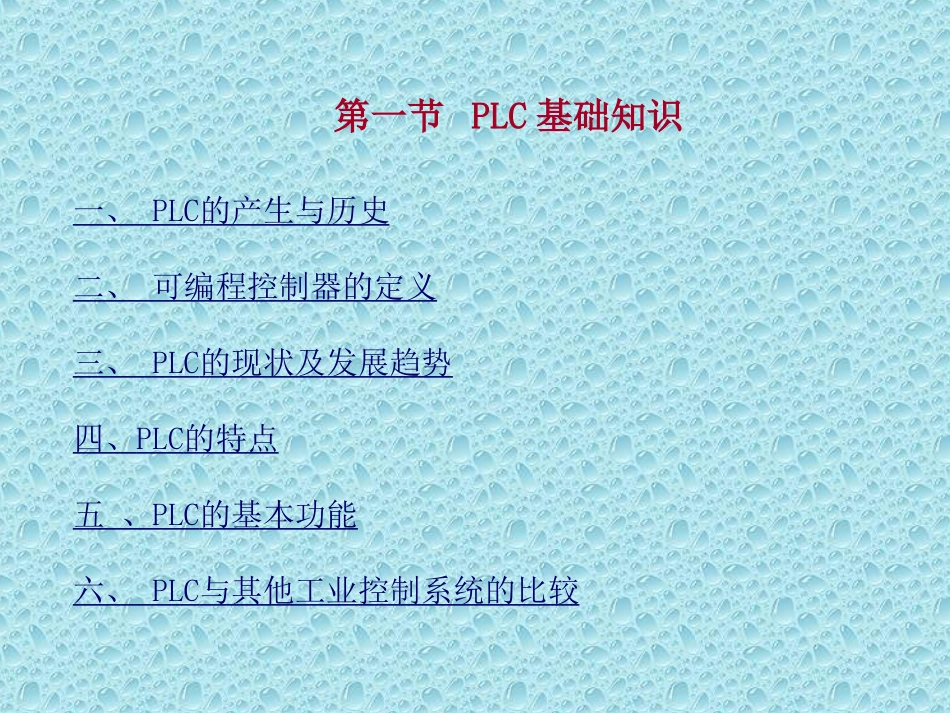

PLC基础知识大全第一节PLC基础知识一、PLC的产生与历史二、可编程控制器的定义三、PLC的现状及发展趋势四、PLC的特点五、PLC的基本功能六、PLC与其他工业控制系统的比较一、PLC的产生与历史世界上第一台PLC1969年由美国数字设备公司（DEC）根据美国通用汽车公司（GE）的要求研制成功。背景：1968年美国通用汽车公司（GE），为了适应汽车型号的不断更新，生产工艺不断变化的需要，实现小批量、多品种生产，希望能有一种新型工业控制器，它能做到尽可能减少重新设计和更换电器控制系统及接线，以降低成本，缩短周期。设计思想：吸取继电器和计算机两者的优点☆继电器控制系统体积大、可靠性低、接线复杂、不易更改、查找和排除故障困难，对生产工艺变化的适应性差，但简单易懂、价格便宜；☆计算机功能强大、灵活（可编程）、通用性好，但编程困难；☆采用面向控制过程、面向问题的“自然语言”进行编程，使不熟悉计算机的人也能很快掌握使用。（梯形图）◆70年代初期：仅有逻辑运算、定时、计数等顺序控制功能，只是用来取代传统的继电器控制,通常称为可编程逻辑控制器（ProgrammableLogicController）◆70年代中期：微处理器技术应用到PLC中，使PLC不仅具有逻辑控制功能，还增加了算术运算、数据传送和数据处理等功能◆80年代以后：随着大规模、超大规模集成电路等微电子技术的迅速发展，16位和32位微处理器应用于PLC中，使PLC得到迅速发展。PLC不仅控制功能增强，同时可靠性提高，功耗、体积减小，成本降低，编程和故障检测更加灵活方便，而且具有通信和联网、数据处理和图象显示等功能。西门子PLC外形图S7-200系列PLCS7-300系列PLCS7-400系列PLC三菱三菱PLCPLC外形图外形图Q系列PLCFX2N系列PLCFX1N系列PLCFX1S系列PLC欧姆龙PLC外形图C200H系列PLCCPM1A、CPM2A系列PLCPLC的国内外状况1974年我国开始仿制美国的第二代PLC产品，但因元器件质量和技术问题等原因未能推广。直到1977年，我国才研制出第一台具有实用价值的PLC，并开始批量生产和应用于工业过程的控制。主要厂家有：北京和利时，科迪纳，张前苏。洛阳易达，无锡信捷，南京嘉华，兰州全志，广州科赛恩，中山智达，恒日等。•（1）向高速度、大存储容量方向发展（CPU处理速度nS级；内存2M字节）•（2）向多品种方向发展和提高可靠性（超大型和超小型）•（3）产品更加规范化、标准化（硬件、软件兼容的PLC）•（4）分散型、智能型、与现场总线兼容的I／0•（5）加强联网和通信的能力•（6）控制的开放和模块化的体系结构OMAC（openModularArchitectureforControl）PLC的发展趋势五、PLC的基本功能1逻辑控制功能2定时控制功能3计数控制功能4步进控制功能5数据处理功能6回路控制功能7通讯联网功能8监控功能9停电记忆功能10故障诊断功能PLC应用于步进电机控制Date:10/23/24Page:14第四章PLC基础知识1逻辑控制功能逻辑控制功能是PLC最基本功能之一,是PLC最基本的应用领域，可取代传统的继电器控制系统，实现逻辑控制和顺序控制。在单机控制、多机群控和自动生产线控制方面都有很多成功的应用实例。例如：机床电气控制、起重机、皮带运输机和包装机械的控制、注塑机控制、电梯控制、饮料灌装生产线、家用电器(电视机、冰箱、洗衣机等)自动装配线控制、汽车、化工、造纸、轧钢自动生产线控制等。2定时控制功能定时控制功能是PLC的最基本功能之一。PLC中有许多可供用户使用的定时器，功能类似于继电器线路中的时间继电器。定时器的设定值(定时时间)可以在编程时设定，也可以在运动过程中根据需要进行修改，使用方便灵活。同时PLC还提供了高精度的时钟脉冲，用于准确实时控制。3计数控制功能计数控制功能是PLC的最基本功能之一。PLC为用户提供许多计数器，计数器计数到某一数值时，产生一个状态信号(计数值到)，利用该状态信号实现对某个操作的计数控制。计数器的设定值可以在编程时设定，也可以在运行过程中根据需要进行修改。传感器旋转编码器变频器等计数输入输入复位0000000001000025数据处理功能PLC大部分都具有数据处理功能，可以实现算术运算、数据比较、数据传送、数据移位、数制转换译码编码等操作。中、大型PLC数据...
