发电机启动应急预案

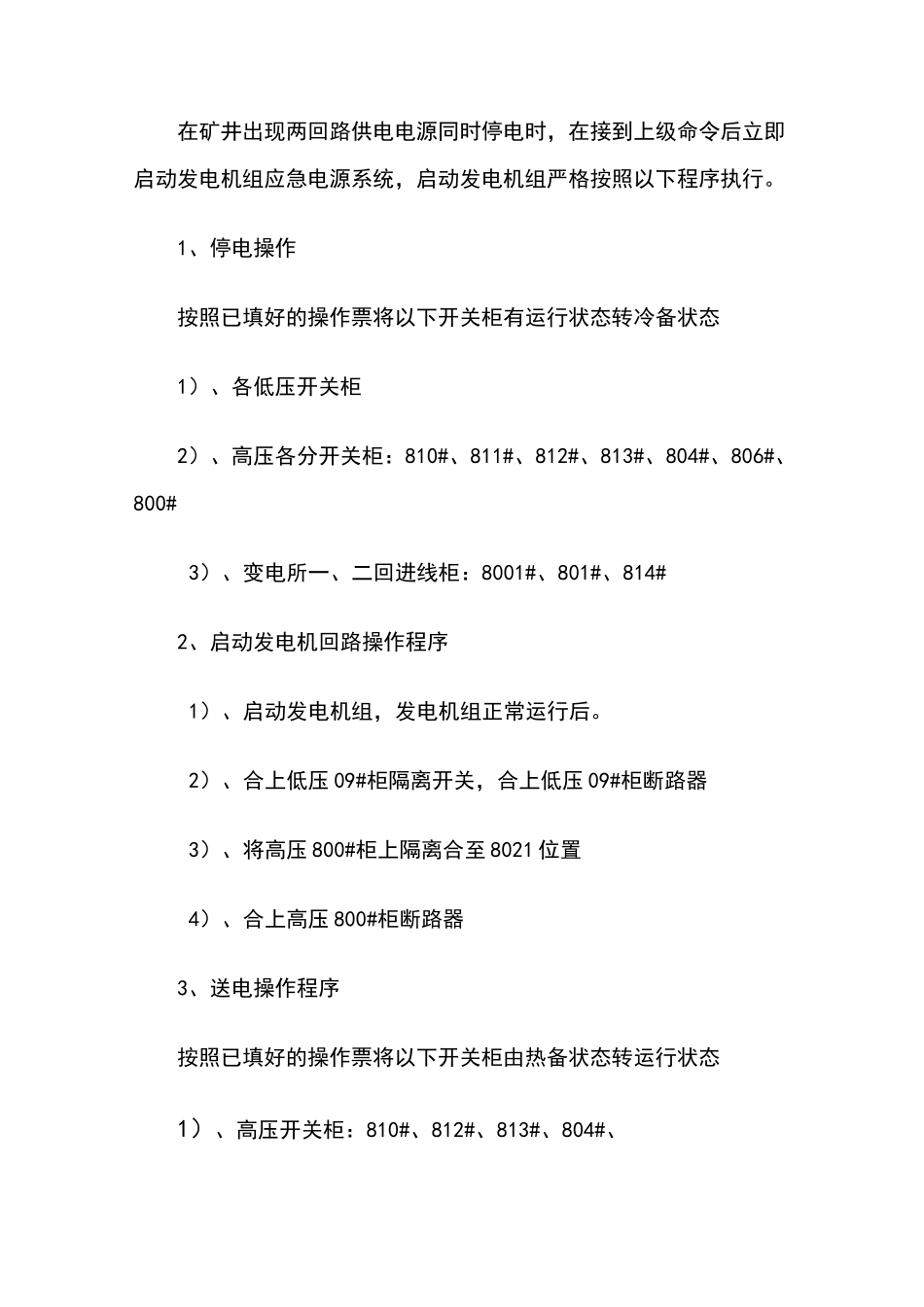

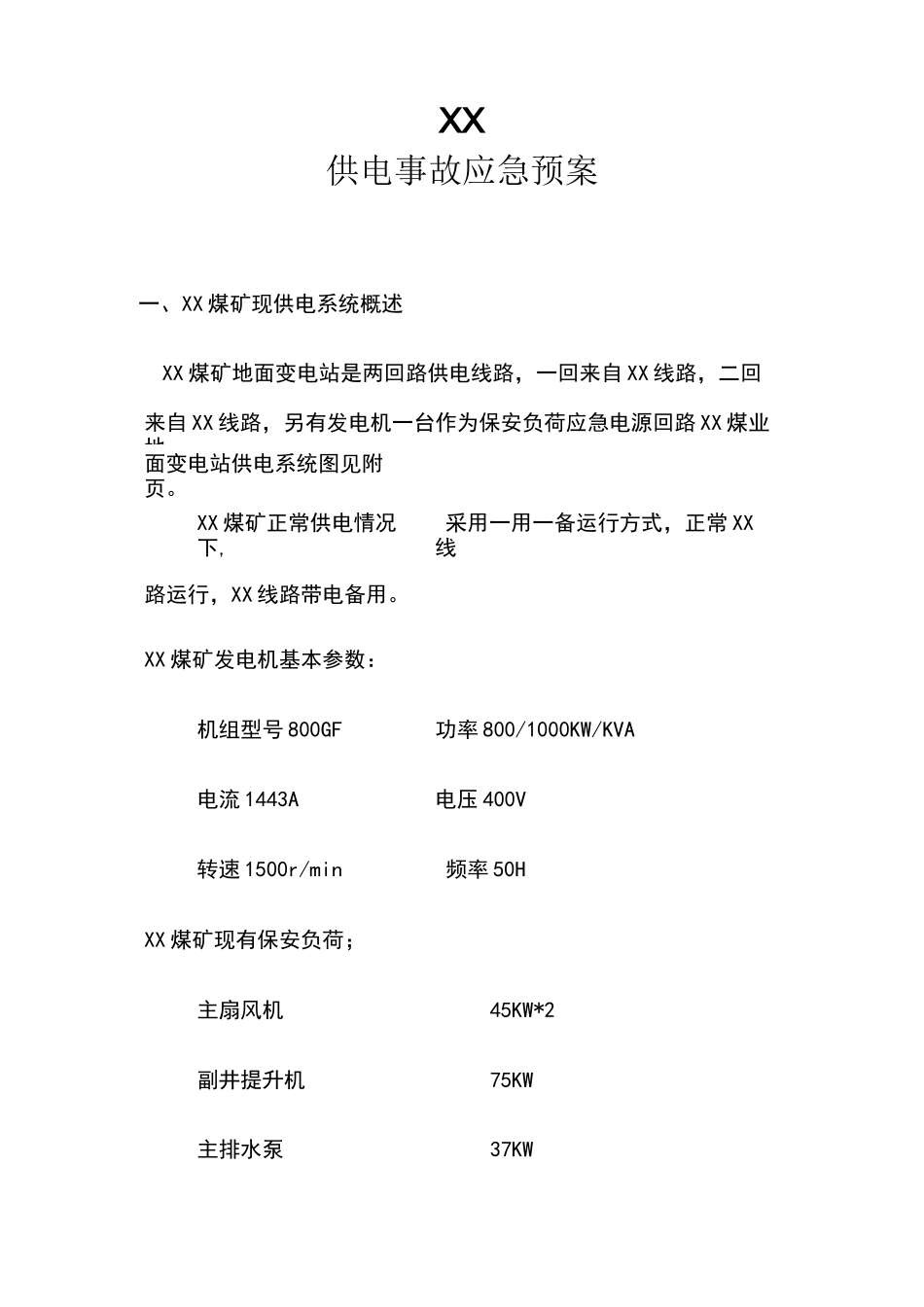

XX供电事故应急预案一、XX 煤矿现供电系统概述XX 煤矿地面变电站是两回路供电线路，一回来自 XX 线路，二回来自 XX 线路，另有发电机一台作为保安负荷应急电源回路 XX 煤业地面变电站供电系统图见附页。XX 煤矿正常供电情况下,采用一用一备运行方式，正常 XX线路运行，XX 线路带电备用。XX 煤矿发电机基本参数：机组型号 800GF功率 800/1000KW/KVA电流 1443A电压 400V转速 1500r/min频率 50HXX 煤矿现有保安负荷；主扇风机45KW*2副井提升机75KW主排水泵37KW临时排水点 11++*2KW在矿井出现两回路供电电源同时停电时，在接到上级命令后立即启动发电机组应急电源系统，启动发电机组严格按照以下程序执行。1、停电操作按照已填好的操作票将以下开关柜有运行状态转冷备状态1）、各低压开关柜2）、高压各分开关柜：810#、811#、812#、813#、804#、806#、800#3）、变电所一、二回进线柜：8001#、801#、814#2、启动发电机回路操作程序1）、启动发电机组，发电机组正常运行后。2）、合上低压 09#柜隔离开关，合上低压 09#柜断路器3）、将高压 800#柜上隔离合至 8021 位置4）、合上高压 800#柜断路器3、送电操作程序按照已填好的操作票将以下开关柜由热备状态转运行状态1）、高压开关柜：810#、812#、813#、804#、2）、合低压进线柜，合主扇低压开关保证 10 分钟内启动。3）、启动井下各局扇运行。4）、恢复其他保安负荷电源开关。4、发电机组系统启动完毕，汇报调度室可以启动保安负荷运行。四、当故障高压进线恢复供电后操作程序1、停电操作按照已填好的操作票将以下开关柜由运行状态转冷备状态1）、各低压开关柜2）、高压各分开关柜：810#、812#、813#、804#、3）、断开高压 800#柜断路器，将高压 800#柜上隔离合至原位置4）、断开低压 09#柜断路器，断开低压 09#柜隔离开关5）、发电机停止运行2、切换线路电源操作程序按照已填好的操作票将进线电源柜 801#、8001#或 814#由热备状态转运行状态3、送电操作程序按照已填好的操作票将以下开关柜由热备状态转运行状态1）高压开关柜：800#、810#、811#、812#、813#、804#、806#、2）各低压开关柜4、线路供电系统恢复完毕，汇报调度室可以正常负荷运行五、启动发电机应急供电系统注意事项1、必须统一指挥，各科、队人员必须在总指挥统一领导下开展工作。2、矿配电工必须熟练掌握矿井大面积停电应急操作程序及注意事项。经过培训、参加过演练的熟练工。3、地面供电正常后，井...
