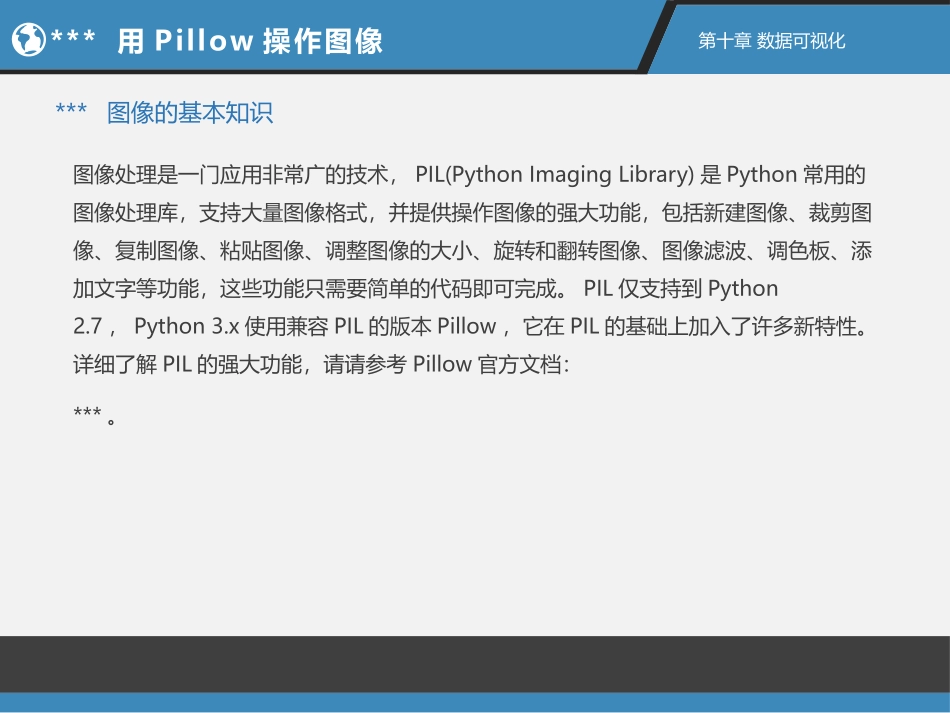

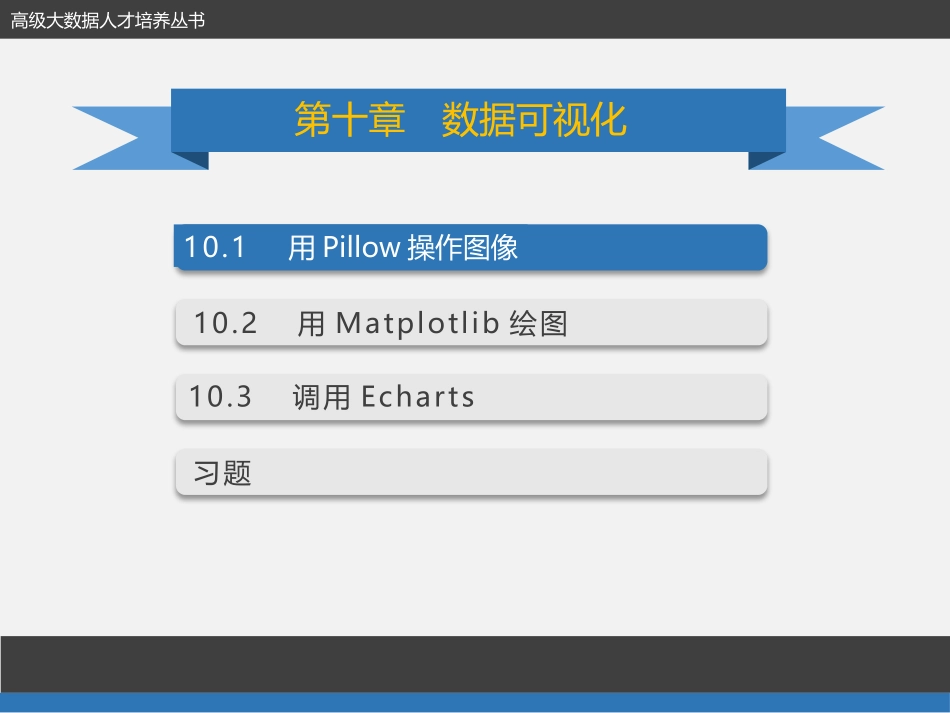

高级大数据人才培养丛书张雪萍主编唐万梅副主编景雪琴副主编BIGDATA刘鹏张燕总主编Python程序设计10.1用Pillow操作图像10.2用Matplotlib绘图10.3调用Echarts习题of562高级大数据人才培养丛书第十章数据可视化***用Pillow操作图像第十章数据可视化of313***图像的基本知识图像处理是一门应用非常广的技术，PIL(PythonImagingLibrary)是Python常用的图像处理库，支持大量图像格式，并提供操作图像的强大功能，包括新建图像、裁剪图像、复制图像、粘贴图像、调整图像的大小、旋转和翻转图像、图像滤波、调色板、添加文字等功能，这些功能只需要简单的代码即可完成。PIL仅支持到Python2.7，Python3.x使用兼容PIL的版本Pillow，它在PIL的基础上加入了许多新特性。详细了解PIL的强大功能，请请参考Pillow官方文档：***。***用Pillow操作图像第十章数据可视化of314***图像的基本知识图像的组成：都是由像素组成的。像素点的描述：颜色值及其在图像中的位置。1.图像的属性size属性：表示图像的分辨率，即图像的宽和高（单位为像素），是一个二元的tuple，如（300,200），表示图像的宽为300，宽为200。mode属性：表示图像的模式，常用的模式为：L(luminance)表示灰度图，RGB表示真彩色图，CMYK表示出版图像。format属性：表示图像格式或来源，如果图像不是从文件读取，值为None。palette属性：表示调色板，返回一个ImagePalette类型2.图像空间坐标系统：图像中的默认坐标系为：左上角是坐标原点(0,0)，水平向右X轴，垂直向下Y轴。3.图像的颜色表示：计算机通常将图像中像素点的值用RGB值表示，或者再加上alpha值（通透度，透明度），称为RGBA值。在Pillow中，RGBA的值表示为由4个整数组成的元组，分别是R、G、B、A，整数的取值范围0~255，如(255,0,0,255)代表红色，A为0表示透明，255表示不透明，当alpha值为0时，无论是什么颜色，该颜色都不可见。***用Pillow操作图像第十章数据可视化of315***图像处理中常用的模块和函数Image模块中最重要的类就是Image，它代表一张图片，可以通过以下几种方式实例化：从文件中读取图片，处理其他图片得到，或者直接创建一个图片。（1）从文件中读取图片，创建Image对象Image.open(filename)（2）处理其他图片得到Image对象Image.crop(rect)（3）直接新建空白图像Image.new(mode,size,color)***用Pillow操作图像第十章数据可视化of316***图像处理中常用的模块和函数除了open函数外，其他方法需要通过Image类的实例进行调用。（1）图像的读取和保存方法：读取图像：open(filename)：filename为文件完整的路径表示，Pillow库支持相当多的图像格式。例如：Image.open("d:\图片1.jpg")保存图像：save(filename)函数:Image模块中的save()函数可以保存图像，该函数还可以提供第二个参数，用于指定文件的保存格式，如果没有第二个参数，那么文件名中的扩展名用来指定文件格式。例如：save("d:\图图.jpg")（2）显示图像方法：show()：不需要参数，直接显示图像对象（3）从像中截取子图crop(rect)：提供一个rect参数，表示截取子图在原始图像中的矩形区域。例如：rect=(50,50,200,150)，crop(rect)表示新图为源图(50,50)到(199,149)这部分区域的子图***用Pillow操作图像第十章数据可视化of317***图像处理中常用的模块和函数（4）粘贴图像paste(Image,rect)：第一个参数为Image对象，第二个参数为矩形对象，表示把第一个参数的图像贴到源图像的矩形区域出，注意第一个参数Image对象的size必须和矩形对象保证尺寸一致，此外，矩形区域不能在图像外。（5）几何变换方法：resize(size)：缩放图像，提供一个tuple参数，表示新图像的大小。例如：resize((640,640))，表示新生成一个图像，新图像是源图像经过变换后，尺寸为640*640。rotate(angle)：提供一个int参数，表示逆时针旋转的角度，0-360之间。例如：rotate(45)表示新图像是源图像逆时针旋转45度得来的。transpose(sign)：提供一个符号常量，Pillow通过此函数对于一些常见的旋转作了专门的定义。例如：transpose(Image.ROTATE_90)，表示逆时针旋转90度transpose(Image.FLIP_LEFT_RIGHT)左右对换。（6）色彩空间变换...
