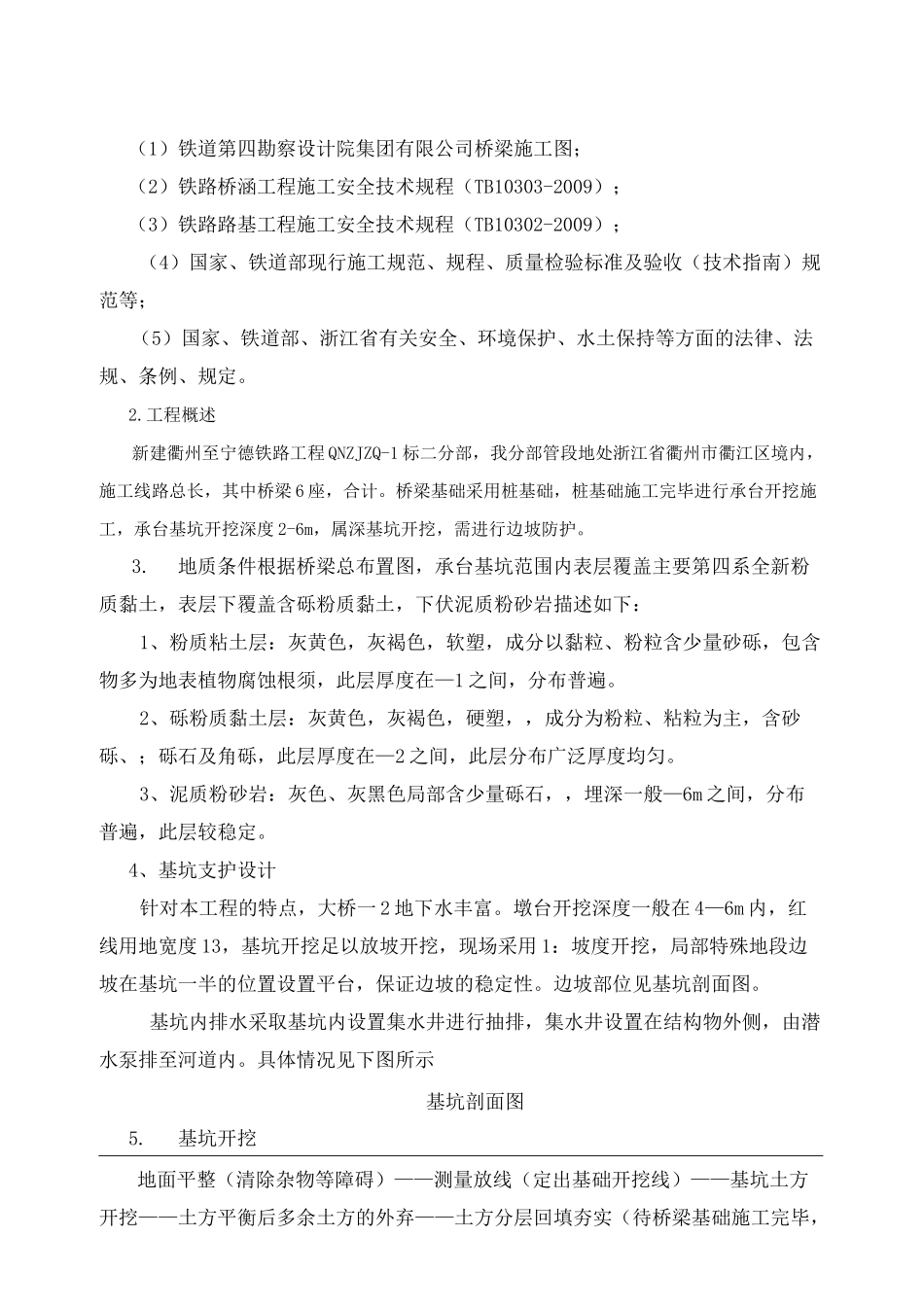

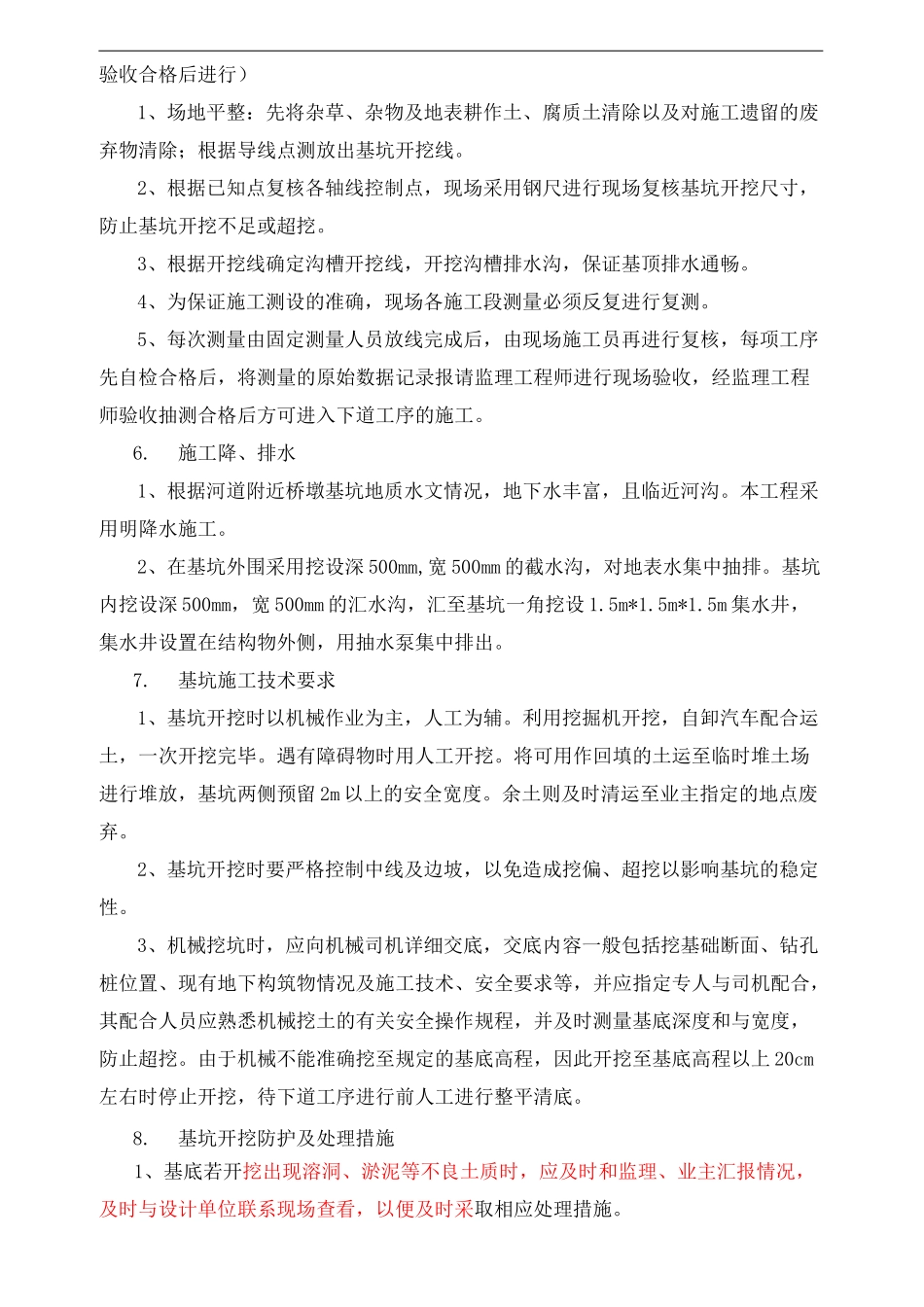

铁路桥墩深基坑开挖防护施工方案WVh'■*JHENsystemofficeroom【HEN16H-HENS2AHENS8Q8-HENH1688】(1)铁道第四勘察设计院集团有限公司桥梁施工图;(2)铁路桥涵工程施工安全技术规程(TB10303-2009);(3)铁路路基工程施工安全技术规程(TB10302-2009);(4)国家、铁道部现行施工规范、规程、质量检验标准及验收(技术指南)规范等;(5)国家、铁道部、浙江省有关安全、环境保护、水土保持等方面的法律、法规、条例、规定。2.工程概述新建衢州至宁德铁路工程 QNZJZQ-1 标二分部,我分部管段地处浙江省衢州市衢江区境内,施工线路总长,其中桥梁 6 座,合计。桥梁基础采用桩基础,桩基础施工完毕进行承台开挖施工,承台基坑开挖深度 2-6m,属深基坑开挖,需进行边坡防护。3.地质条件根据桥梁总布置图,承台基坑范围内表层覆盖主要第四系全新粉质黏土,表层下覆盖含砾粉质黏土,下伏泥质粉砂岩描述如下:1、粉质粘土层:灰黄色,灰褐色,软塑,成分以黏粒、粉粒含少量砂砾,包含物多为地表植物腐蚀根须,此层厚度在—1 之间,分布普遍。2、砾粉质黏土层:灰黄色,灰褐色,硬塑,,成分为粉粒、粘粒为主,含砂砾、;砾石及角砾,此层厚度在—2 之间,此层分布广泛厚度均匀。3、泥质粉砂岩:灰色、灰黑色局部含少量砾石,,埋深一般—6m 之间,分布普遍,此层较稳定。4、基坑支护设计针对本工程的特点,大桥一 2 地下水丰富。墩台开挖深度一般在 4—6m 内,红线用地宽度 13,基坑开挖足以放坡开挖,现场采用 1:坡度开挖,局部特殊地段边坡在基坑一半的位置设置平台,保证边坡的稳定性。边坡部位见基坑剖面图。基坑内排水采取基坑内设置集水井进行抽排,集水井设置在结构物外侧,由潜水泵排至河道内。具体情况见下图所示基坑剖面图5.基坑开挖地面平整(清除杂物等障碍)——测量放线(定出基础开挖线)——基坑土方开挖——土方平衡后多余土方的外弃——土方分层回填夯实(待桥梁基础施工完毕,验收合格后进行)1、场地平整:先将杂草、杂物及地表耕作土、腐质土清除以及对施工遗留的废弃物清除;根据导线点测放出基坑开挖线。2、根据已知点复核各轴线控制点,现场采用钢尺进行现场复核基坑开挖尺寸,防止基坑开挖不足或超挖。3、根据开挖线确定沟槽开挖线,开挖沟槽排水沟,保证基顶排水通畅。4、为保证施工测设的准确,现场各施工段测量必须反复进行复测。5、每次测量由固定测量人员放线完成后,由现场施工员再进行复核,每项工...
