铁路线路修理规则学习讲课资料

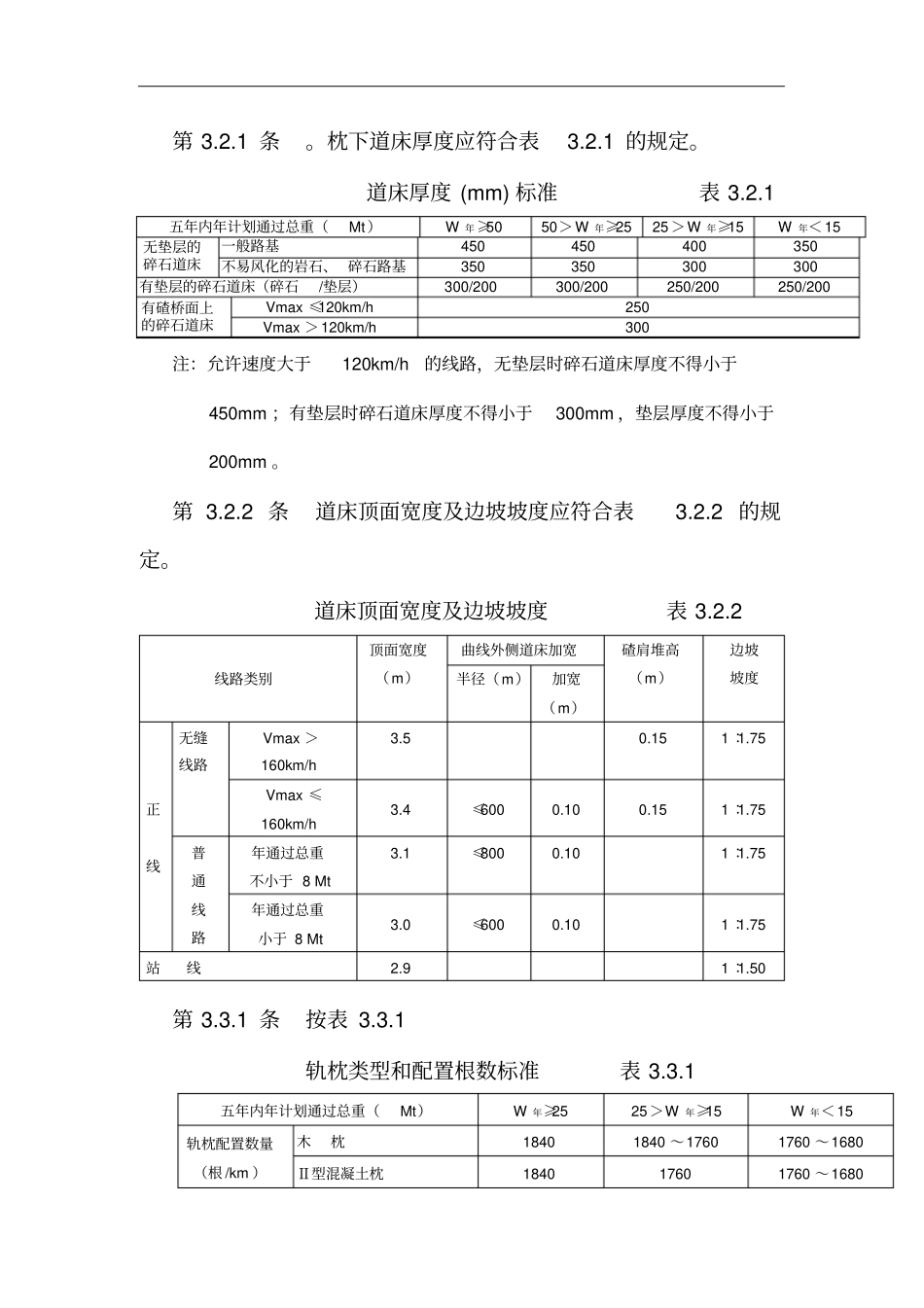

第 3.2.1 条。枕下道床厚度应符合表3.2.1 的规定。道床厚度 (mm) 标准表 3.2.1 五年内年计划通过总重（Mt ）W 年≥50 50＞W 年≥25 25 ＞W 年≥15 W 年＜15 无垫层的碎石道床一般路基450 450 400 350 不易风化的岩石、 碎石路基350 350 300 300 有垫层的碎石道床（碎石/垫层）300/200 300/200 250/200 250/200 有碴桥面上的碎石道床Vmax ≤120km/h 250 Vmax ＞120km/h 300 注：允许速度大于120km/h的线路，无垫层时碎石道床厚度不得小于450mm ；有垫层时碎石道床厚度不得小于300mm ，垫层厚度不得小于200mm 。第 3.2.2 条道床顶面宽度及边坡坡度应符合表3.2.2 的规定。道床顶面宽度及边坡坡度表 3.2.2 线路类别顶面宽度（m）曲线外侧道床加宽碴肩堆高（m）边坡坡度半径（m）加宽（m）正线无缝线路Vmax ＞160km/h 3.5 0.15 1∶1.75 Vmax ≤160km/h 3.4 ≤600 0.10 0.15 1∶1.75 普通线路年通过总重不小于 8 Mt 3.1 ≤800 0.10 1∶1.75 年通过总重小于 8 Mt 3.0 ≤600 0.10 1∶1.75 站线2.9 1∶1.50 第 3.3.1 条按表 3.3.1 轨枕类型和配置根数标准表 3.3.1 五年内年计划通过总重（Mt）W 年≥25 25 ＞W 年≥15 W 年＜15 轨枕配置数量（根 /km ）木枕1840 1840 ～1760 1760 ～1680 Ⅱ型混凝土枕1840 1760 1760 ～1680 Ⅲ型混凝土枕无缝线路1667 普通线路1680 混凝土宽枕1760 1760 1760 第 3.3.6 条无缝线路轨枕应均匀布置，轨枕间距见表3.3.6— 1；普通线路的轨枕间距见表3.3.6 — 2。无缝线路轨枕间距表 3.3.6 — 1 普通线路轨枕间距表 3.3.6 — 2 轨型钢轨长度（m ）每千米配置根数每节钢轨配置根数木枕（ mm ）混凝土枕（ mm ）c b a c b a 75kg/m、60kg/m 或50kg/m 12.5 1600 20 440 594 640 540 587 635 1680 21 440 544 610 540 584 600 1760 22 440 524 580 540 569 570 1840 23 440 534 550 540 544 544 1920 24 440 469 530 ———25.0 1600 40 440 537 635 540 579 630 1680 42 440 487 605 540 573 598 1760 44 440 497 575 540 549 570 1840 46 440 459 550 540 538 544 1920 48 440 472 525 ———43kg/m 或38kg/m 12.5 1440 18 500 604 720 500 604 720 1520 19 500 604 675 500 604 675 1600 20 ...
