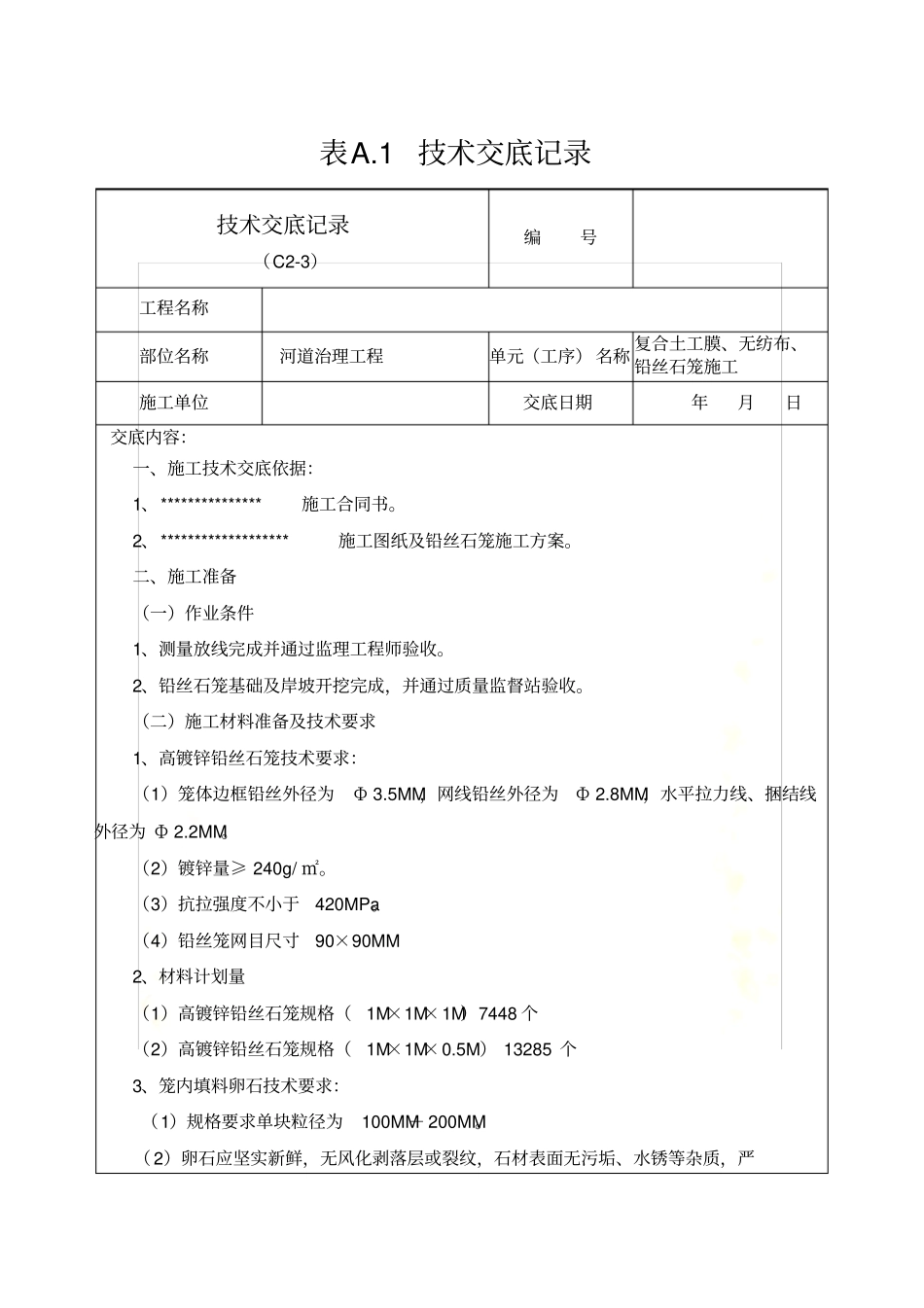

铅丝石笼技术交底铅丝石笼技术交底表A.1 技术交底记录技术交底记录(C2-3)编号工程名称部位名称河道治理工程单元(工序) 名称 复合土工膜、无纺布、铅丝石笼施工施工单位交底日期年月日交底内容:一、施工技术交底依据:1、***************施工合同书。2、*******************施工图纸及铅丝石笼施工方案。二、施工准备(一)作业条件1、测量放线完成并通过监理工程师验收。2、铅丝石笼基础及岸坡开挖完成,并通过质量监督站验收。(二)施工材料准备及技术要求1、高镀锌铅丝石笼技术要求:(1)笼体边框铅丝外径为Ф 3.5MM,网线铅丝外径为Ф 2.8MM,水平拉力线、捆结线外径为 Ф 2.2MM。(2)镀锌量≥ 240g/ ㎡。(3)抗拉强度不小于420MPa。(4)铅丝笼网目尺寸90×90MM 2、材料计划量(1)高镀锌铅丝石笼规格(1M×1M×1M)7448 个(2)高镀锌铅丝石笼规格(1M×1M×0.5M) 13285 个3、笼内填料卵石技术要求:(1)规格要求单块粒径为100MM- 200MM。( 2)卵石应坚实新鲜,无风化剥落层或裂纹,石材表面无污垢、水锈等杂质,严禁使用风化石、垃圾石。4、材料计划量粒径为 100MM-200MM卵石合计 14090m35、无纺布技术要求(1)无纺布 250g/ ㎡。(2)厚度≥ 2.1MM。(3)断裂强力≥ 8.0 (KN/M)纵横向。(4)断裂伸长率( %)20-100 纵横向( 5)CBR顶破强力( KN)≥1.2 (6)等效孔径 O95(MM)0.07-0.2 (7)垂直渗透系数 K×(10-1-10-3)(CM/S)K=1.0-9.9 6、材料计划量无纺布合计: 31702.2 ㎡7、防渗复合土工膜技术要求(1)11+990至 13+200河道护底及岸坡设置防渗复合土工膜。(2)复合土工膜型号GH-1型(普通高密度聚乙烯土工膜) (300g/0.3mm/300g)(3)复合土工膜数量:总合计进料30000 ㎡(三)劳动力及施工机具:1、劳动力使用计划表工种工程项目管理人员(人)第一施工队(人)第二施工队(人)第三施工队(人)备注铅丝石笼施工6 30 35 18 2、机具准备序 号名称规格型号数量单位备注1 挖掘机PC60-8 3 台2 自卸汽车东风 20T 6 辆3 装载机ZL50 3 台4 砂轮切割机3 台5 铁锹30 把6 碾压机1 台三、操作工艺基槽测量放线→复合土工膜基槽开挖→地基碾压→复合土工膜铺贴→复合土工膜保护层施工→无纺布施工→铅丝石笼施工(一)测量放线1、施工测量人员根据复合土工膜的施工部位、桩位间岸坡的防渗高度确定岸坡的开挖位置撒白灰线,铅丝石笼底部复合土工膜预留出0.8m...
