铝合金焊接通用工艺规范定版

铝合金焊接通用工艺规范定版_第1页
1/11

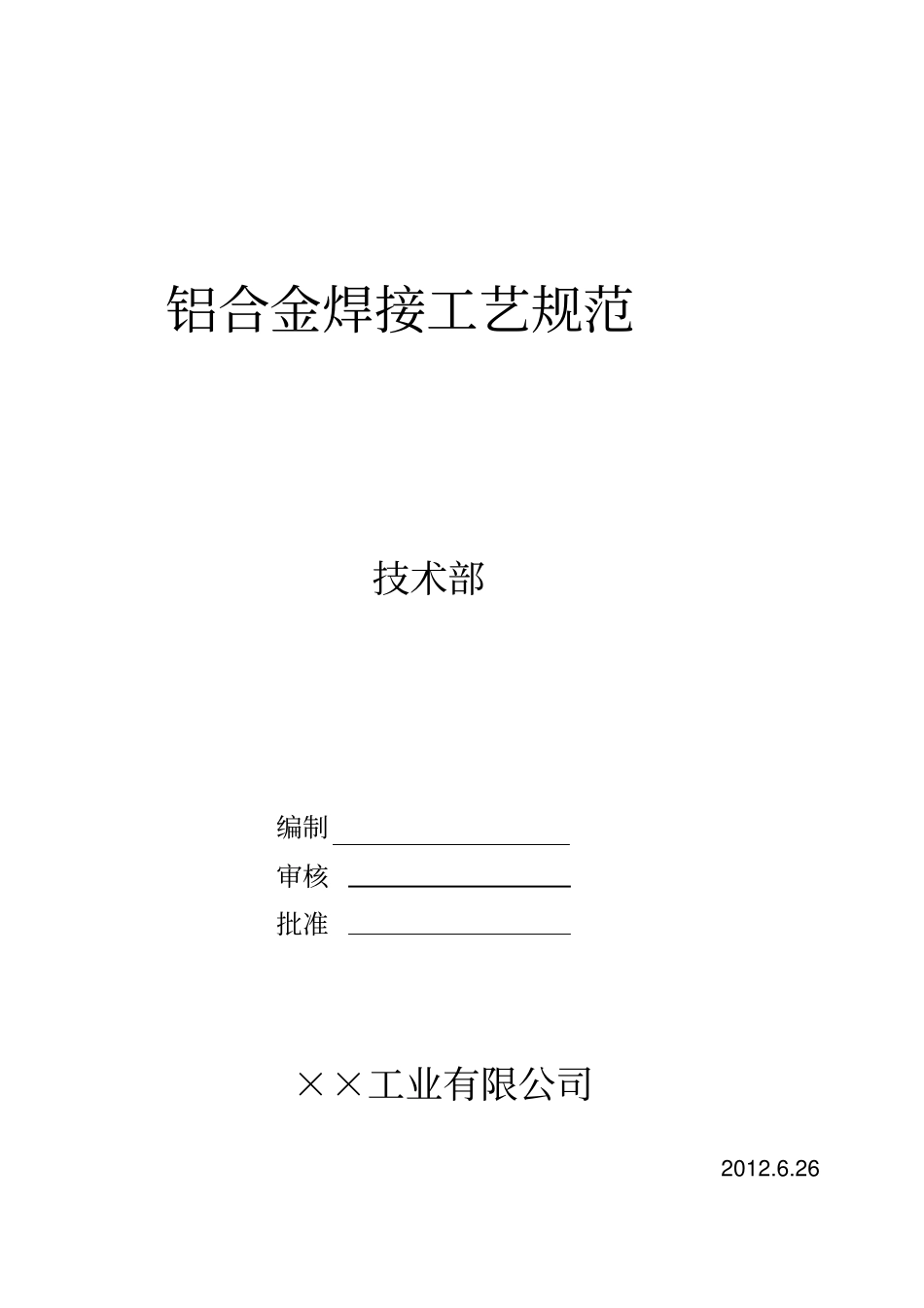

铝合金焊接通用工艺规范定版_第2页
2/11

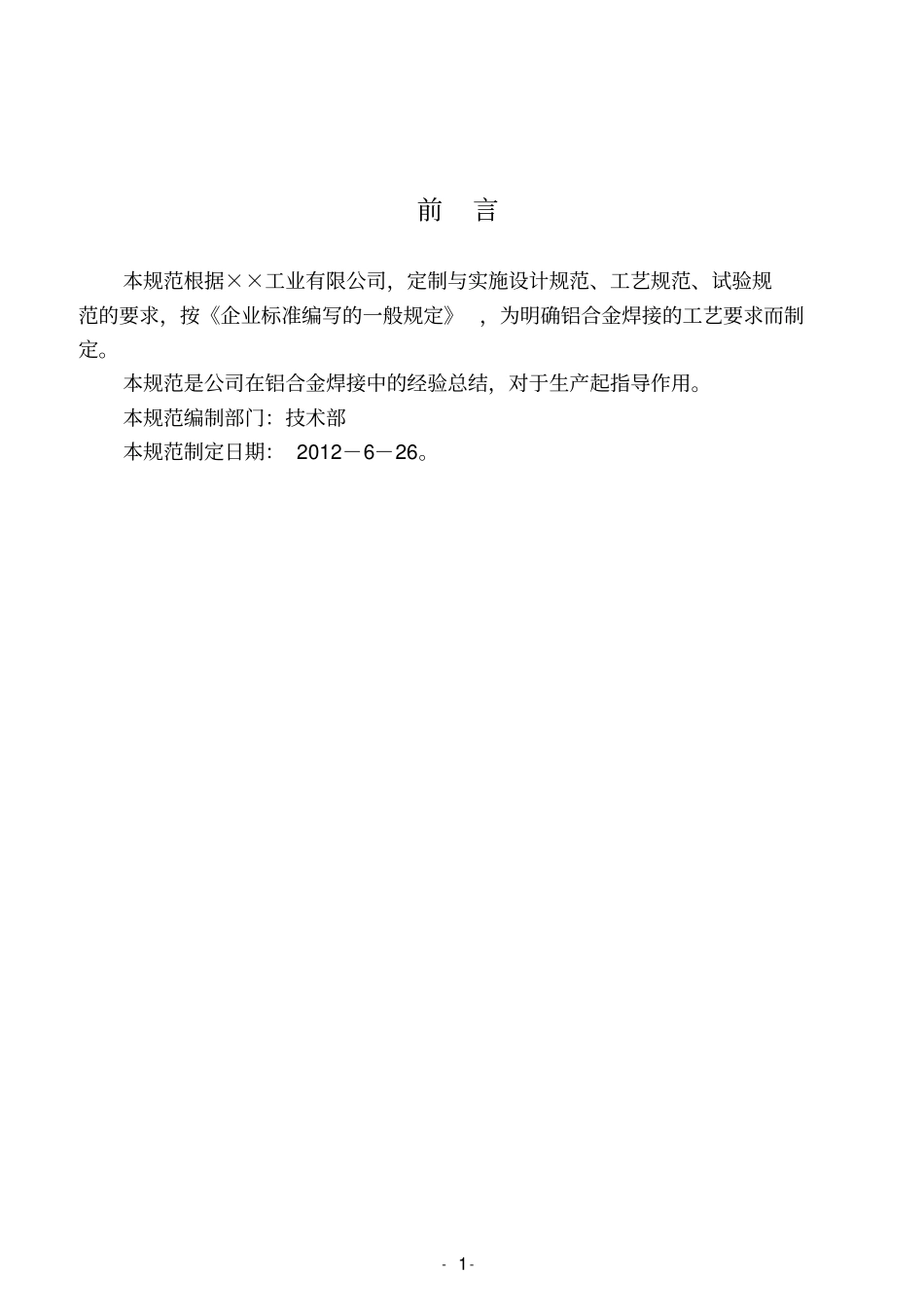

铝合金焊接通用工艺规范定版_第3页
3/11
铝合金焊接通用工艺规范( 定版) 铝合金焊接工艺规范技术部编制审核批准××工业有限公司2012.6.26 - 1 -前言本规范根据××工业有限公司,定制与实施设计规范、工艺规范、试验规范的要求,按《企业标准编写的一般规定》 ,为明确铝合金焊接的工艺要求而制定。本规范是公司在铝合金焊接中的经验总结,对于生产起指导作用。本规范编制部门:技术部本规范制定日期: 2012-6-26。- 2 -一、 目的为规范焊工操作,保证焊接质量,不断提高焊工的实际操作技术水平,特编制本规范。二、编制依据1. GB/T 985.3 《铝及铝合金气体保护焊推荐坡口》2. GB/T10858-2008《铝及铝合金焊丝》3. GB/T24598-2009《铝及铝合金熔化焊焊工技能评定》4. GBT3199-2007 《铝及铝合金加工产品贮存及包装》5. GBT22087-2008《铝及铝合金弧焊接头缺欠质量》6.有关产品设计图纸三、 焊前准备3.1 焊接材料铝板 3A21( 原LF21)及铝合金型材。焊丝: S311铝硅焊丝 ER4043 直径φ 2,φ 3,焊丝应有制造长的质量合格证,领取和发放由管理员统一管理。铝硅焊丝抗裂性好,通用性大。3.2 氩气氩气瓶上应贴有出厂合格标签,其纯度≥99.99% ,所用流量 8-16 升/ 分钟,气瓶中的氩气不能用尽,瓶内余压不得低于0.5MPa ,以保证充氩纯度。氩气应符合GB/T4842-1995。3.3 焊接工具①采用交流电焊机,本厂用WSME-315(J19)。②选用的氩气减压流量计应开闭自如,没有漏气现象。切记不可先开流量计、后开气- 3 -瓶,造成高压气流直冲低压,损坏流量计;关时先关流量计而后关氩气瓶。③输送氩气的胶皮管,不得与输送其它气体的胶皮管互相串用,可用新的氧气胶皮管代用,长度不超过 30 米。3.4 其它工器具焊工应备有:手锤、砂纸、扁铲、钢丝刷、电磨工具等,以备清渣和消除缺陷。3.5 焊前清理① 化学清理:效率高,清理质量稳定,焊件清理范围一般为坡口及其两边各100mm 区域,用干净棉纱蘸丙酮溶液擦拭或用8%-10% 的NaOH 溶液浸泡,去除油污并干燥。② 机械清理:适用于多层焊层间的清理, 先用汽油、丙酮等有机溶剂进行表面脱脂,再用直径不大于 0.15mm 的铜丝或不锈钢丝刷刷至露出铝本色为止,也可用刮刀清理,效果良好。3.6 焊前预热和使用垫板①预热要求薄板一般可不预热。壁厚 5mm 以上的焊件则应进行 100 ~300 ℃预热。②垫板使用由于铝及铝合金高温强度低, 铝液流动性很好, 焊接时易引起熔池塌陷,故使用垫板承托熔池。垫板材料...
