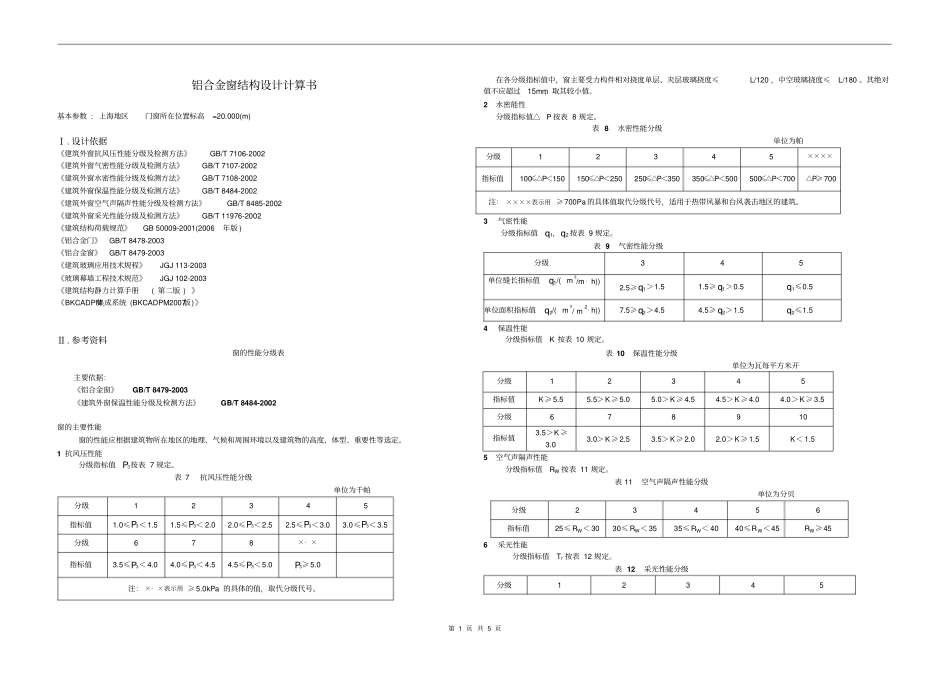

第 1 页 共 5 页铝合金窗结构设计计算书基本参数 : 上海地区门窗所在位置标高=20.000(m) Ⅰ. 设计依据《建筑外窗抗风压性能分级及检测方法》 GB/T 7106-2002 《建筑外窗气密性能分级及检测方法》 GB/T 7107-2002 《建筑外窗水密性能分级及检测方法》 GB/T 7108-2002 《建筑外窗保温性能分级及检测方法》 GB/T 8484-2002 《建筑外窗空气声隔声性能分级及检测方法》 GB/T 8485-2002 《建筑外窗采光性能分级及检测方法》 GB/T 11976-2002 《建筑结构荷载规范》 GB 50009-2001(2006年版 ) 《铝合金门》 GB/T 8478-2003 《铝合金窗》 GB/T 8479-2003 《建筑玻璃应用技术规程》 JGJ 113-2003 《玻璃幕墙工程技术规范》 JGJ 102-2003 《建筑结构静力计算手册 ( 第二版 ) 》《BKCADPM集成系统 (BKCADPM2007版)》Ⅱ. 参考资料窗的性能分级表主要依据：《铝合金窗》GB/T 8479-2003 《建筑外窗保温性能分级及检测方法》GB/T 8484-2002 窗的主要性能窗的性能应根据建筑物所在地区的地理、气候和周围环境以及建筑物的高度、体型、重要性等选定。1 抗风压性能分级指标值 P3按表 7 规定。表 7 抗风压性能分级单位为千帕分级1 2 3 4 5 指标值1.0≤P3＜1.51.5≤P3＜ 2.02.0≤P3＜2.52.5≤P3＜3.03.0≤P3＜3.5分级6 7 8 ×· ×指标值3.5≤P3＜4.04.0≤P3＜ 4.54.5≤P3＜5.0P3≥5.0注： ×· ×表示用 ≥5.0kPa 的具体的值，取代分级代号。在各分级指标值中，窗主要受力构件相对挠度单层、夹层玻璃挠度≤L/120 ，中空玻璃挠度≤L/180 。其绝对值不应超过15mm，取其较小值。2 水密能性分级指标值△ P 按表 8 规定。表 8 水密性能分级单位为帕分级1 2 3 4 5 ××××指标值100≤△P＜150150≤△P＜250250≤△P＜350350≤△P＜500500≤△P＜700△P≥700注： ××××表示用 ≥700Pa 的具体值取代分级代号，适用于热带风暴和台风袭击地区的建筑。3气密性能分级指标值 q1，q2 按表 9 规定。表 9 气密性能分级分级3 4 5 单位缝长指标值q1/( m3/m · h))2.5≥q1＞1.51.5≥ q1＞0.5q1≤0.5单位面积指标值q2/( m3/ m 2· h)) 7.5≥q2＞4.54.5≥ q2＞1.5q2≤1.54保温性能分级指标值K 按表 10 规定。表 10 保温性能分级单位为瓦每平方米开分级1 2 3 4 5 指标值K≥5.55.5＞K≥5.05.0＞K≥4.54.5＞K≥4.04.0＞K≥3.5分级6 7 8 9 10 指标值3.5＞K ...
