铝板加工制作工艺提要

铝板加工制作工艺提要_第1页
1/7
铝板加工制作工艺提要_第2页
2/7

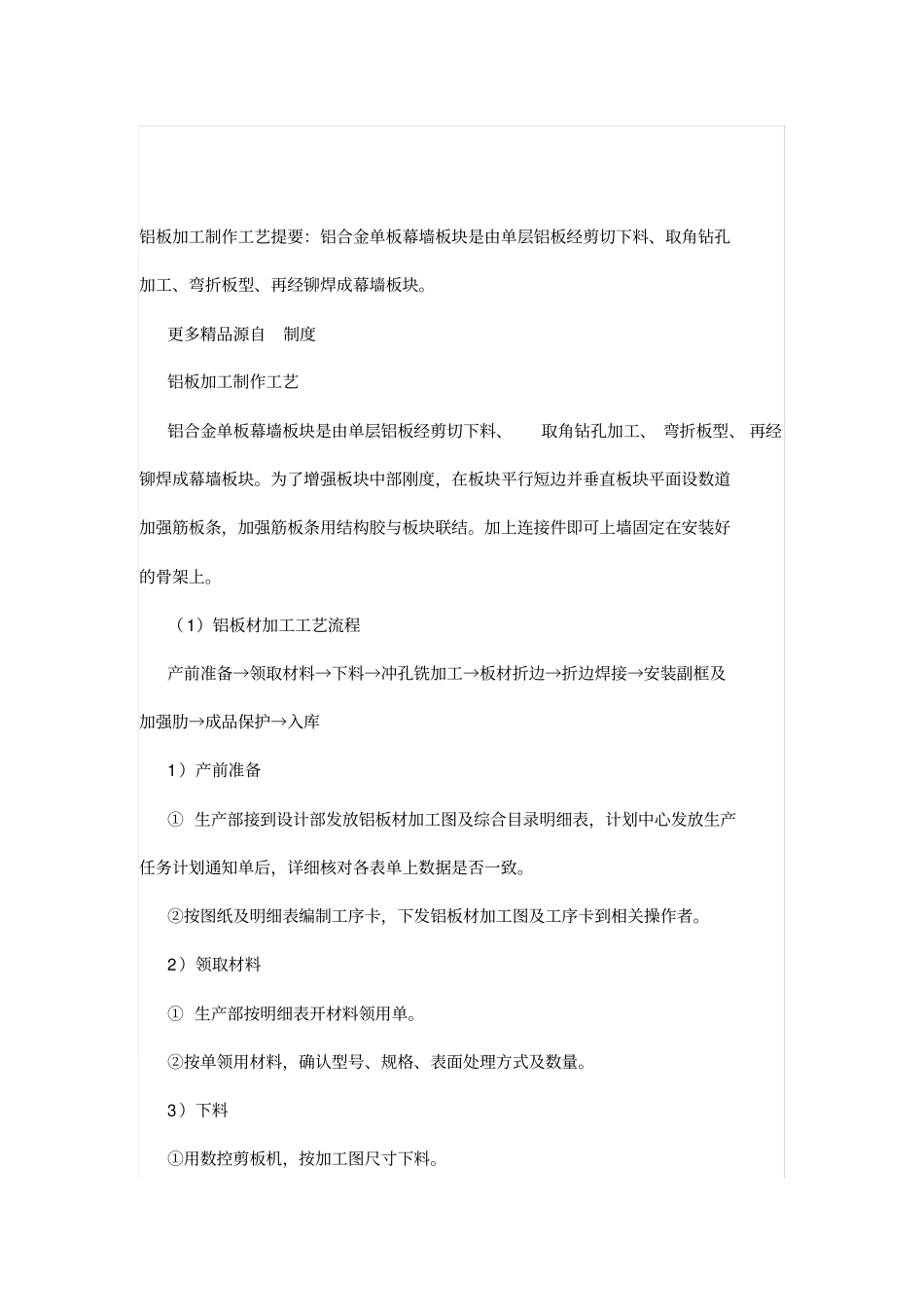

铝板加工制作工艺提要_第3页
3/7
铝板加工制作工艺提要铝板加工制作工艺提要铝板加工制作工艺提要:铝合金单板幕墙板块是由单层铝板经剪切下料、取角钻孔加工、弯折板型、再经铆焊成幕墙板块。更多精品源自制度铝板加工制作工艺铝合金单板幕墙板块是由单层铝板经剪切下料、取角钻孔加工、 弯折板型、 再经铆焊成幕墙板块。为了增强板块中部刚度,在板块平行短边并垂直板块平面设数道加强筋板条,加强筋板条用结构胶与板块联结。加上连接件即可上墙固定在安装好的骨架上。( 1)铝板材加工工艺流程产前准备→领取材料→下料→冲孔铣加工→板材折边→折边焊接→安装副框及加强肋→成品保护→入库1)产前准备① 生产部接到设计部发放铝板材加工图及综合目录明细表,计划中心发放生产任务计划通知单后,详细核对各表单上数据是否一致。②按图纸及明细表编制工序卡,下发铝板材加工图及工序卡到相关操作者。2)领取材料① 生产部按明细表开材料领用单。②按单领用材料,确认型号、规格、表面处理方式及数量。3)下料①用数控剪板机,按加工图尺寸下料。②下料时板材要靠紧定位面,夹紧装置把型材夹正、 夹紧,板材须增加支撑防止因重力产生的变形。③切割时注意保护板材装饰面。④在明显处贴标识,填写对应工程名,工序号,图纸号,操作者名,及检查员检验结果,切割后的半成品应堆放整齐,以便下一道工序的使用。⑤剪板机要经常性地保养,剪板机使用时锯片必须经常注油。⑥工作台面必须保持干净,避免切割时的铝屑与板材磨擦,造成划痕。⑦铝合金板加工质量控制点:金属板幕墙的板材加工精度允许偏差应符合下表项目允许偏差边长( mm )≤20002.0 >20002.5 对边尺寸允许差( mm )≤20002.5 >20003.0 对角线长度差( mm )≤20002.5 >20003.0 折弯高度差( mm )1.0 平面度 2/1000 孔距中心距( mm )1.5 4)板材冲孔、铣加工①冲孔使用冲床,冲孔前接上电源开关让设备空转无异常后开始安装冲压模具。②模具须专业人员安装, 安装时调整上下模间隙, 用废料进行试冲合格后开始冲压。③板材冲孔后,切口必须平整、光滑。④冲孔过程中, 应时常检查上模中的料头是否退出,模具是否松动, 如有问题必须做好相应措施解决。⑤铣加工使用国产钻铣床或加工中心,按加工图进行加工,注意保护装饰面。⑥在板背面明显处贴标识,填写对应工程名,工序号,图纸号,操作者名,及检查员检验结果。5)板材折边① 板材折边使用折板机,前必须检查电源开关,设备空载运行...
