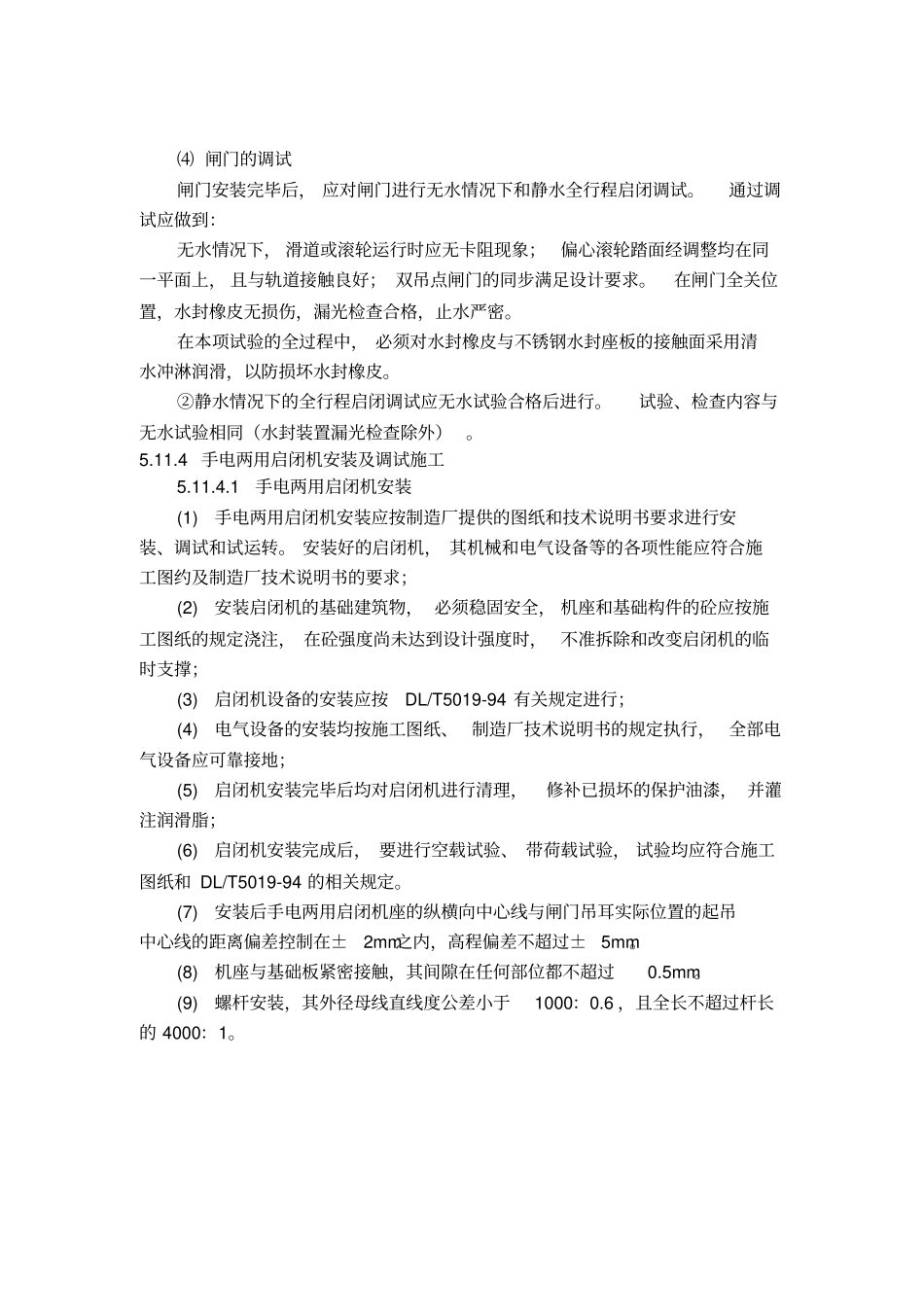

5.11 闸门及启闭机施工5.11.1 闸门制造闸门制造按施工图纸招标文件要求及有关闸门制造的规定规范执行。5.11.2 制作方案闸门制造在符合设计要求的制造资质等级的闸门制造单位定制。5.11.3 闸门安装及调试⑴ 闸门安装程序(闸门安装程序流程图)⑵闸门埋件安装工艺闸门埋件的安装精度是闸门活动自如、有效止水的关键,而且二期砼浇筑后无法调整,因此,必须严格保证安装精度符合设计要求及相关规范要求。①放线:用经纬仪根据建筑物的轴线, 将闸门槽中心线和闸门孔中心线画在闸门平台上并弹上墨线,依据土建提供的标高点,在闸墩的下部做出标高标记。②底座安装: 底座是闸门的下止水口, 工作面的水平度和标高尤其重要,为此,应在底座上划出中心线,并用水平仪进行找平、找正、校好标高。③墩埋件的安装: 墩埋件吊装就位后, 先把找正样板安装在闸门平台上,在墩埋件上下两端互成90° 的方位安装高速螺栓,并用钢丝找正墩埋件,其顺序为:利用调整螺栓先同时找正2 个下游墩埋件, 然后找正 2 个上游墩埋件。 先找墩埋件的上、下两端,再复核中间各点(每1~1.5m 测一点)。⑶ 闸门门叶安装①闸门门叶安装工艺静平衡试验→防腐涂漆→导轮注油→安装止水橡皮→闸门安装②吊装就位: 由于闸门较重, 施工中根据实际情况采用行车吊装。闸门安装用行车从闸门安装孔内放入, 行车的钩绳提前改为单抽以保护吊装高度,同时提高效率,行车的作业位置在闸门平台上。安装前, 应派人清除闸室及埋件的一切障碍物得以测底槛平直度, 以闸室中心线复测门槽内侧出水座、 侧滚轮座的宽度、平直度,做好检测记录,吊运过程中若有变形,在安装进行彻底处理。③门叶安装就位在槛上放两根同等高程道木,防止闸门吊入门槽内下降时,门叶底缘与底槛相碰,待门叶下降到一定位置后再撤去道木,待门叶放到底后,调整两侧, 使止水压缩量应相同, 底止水橡皮与底槛接触良好,底止水橡皮压缩量符合要求,并做好检测记录。闸门安装程序流程图④在启闭机安装前, 若条件允许可用临时起吊设备把门叶上下启动调整,若无条件,待启闭机安装好后再进行闸门调试直至闸门启闭机平稳、无震动、 无异常声,止水橡皮压缩良好, 无间隙, 做好安装检测资料报业主和监理工程师验收认可,在调试过程中各转动部位加注润滑油,并向轨道与橡皮接触处冲水保护止水橡皮。启闭机安装闸门试验安启闭机构件检查放线底座安装墩埋件就位安装样板上下游墩埋件找正门楣安...
