锚索施工工艺

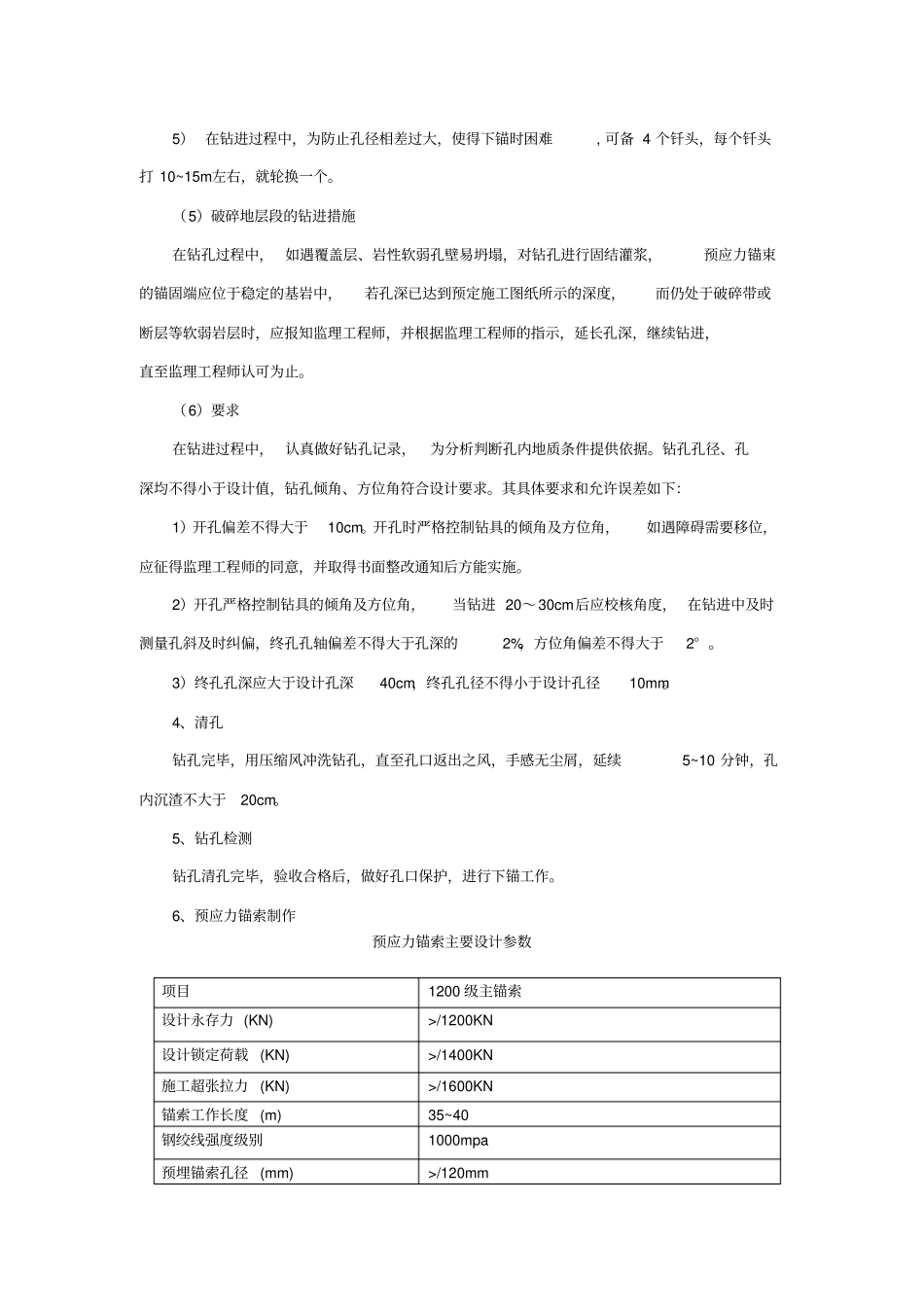

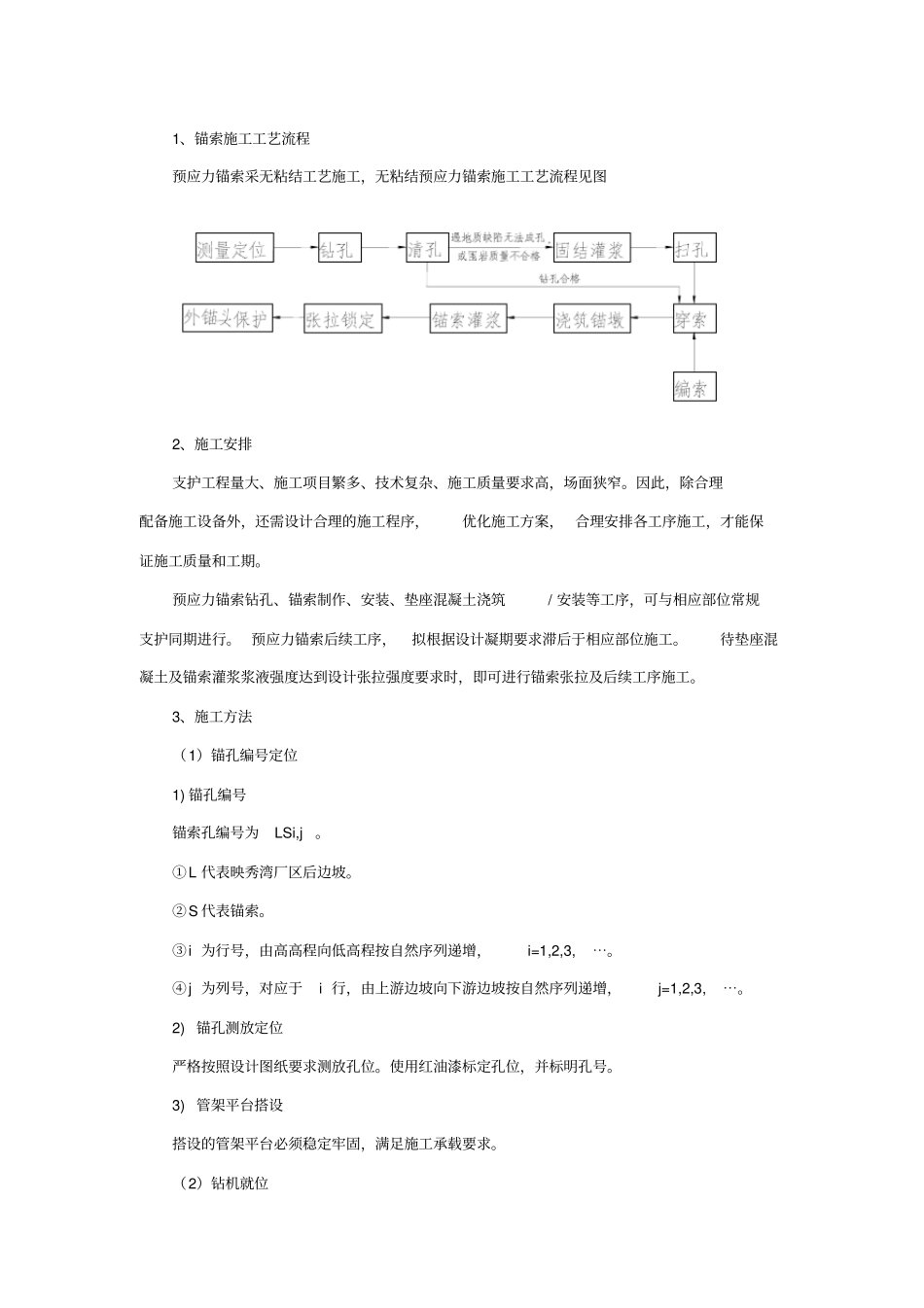

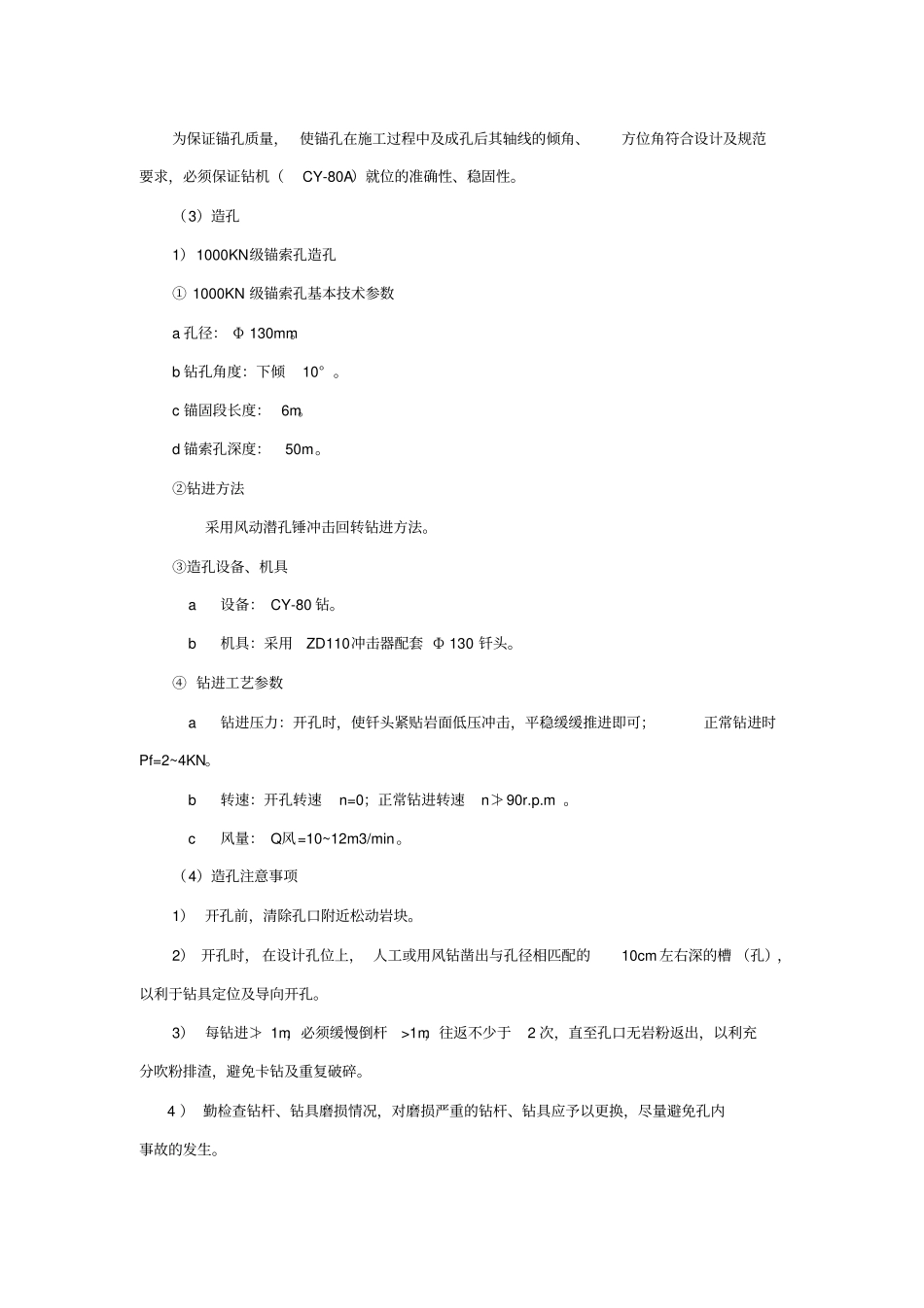

1、锚索施工工艺流程预应力锚索采无粘结工艺施工，无粘结预应力锚索施工工艺流程见图2、施工安排支护工程量大、施工项目繁多、技术复杂、施工质量要求高，场面狭窄。因此，除合理配备施工设备外，还需设计合理的施工程序，优化施工方案， 合理安排各工序施工，才能保证施工质量和工期。预应力锚索钻孔、锚索制作、安装、垫座混凝土浇筑/ 安装等工序，可与相应部位常规支护同期进行。 预应力锚索后续工序，拟根据设计凝期要求滞后于相应部位施工。待垫座混凝土及锚索灌浆浆液强度达到设计张拉强度要求时，即可进行锚索张拉及后续工序施工。3、施工方法（1）锚孔编号定位1) 锚孔编号锚索孔编号为LSi,j。①L 代表映秀湾厂区后边坡。②S 代表锚索。③i 为行号，由高高程向低高程按自然序列递增，i=1,2,3,⋯。④j 为列号，对应于i 行，由上游边坡向下游边坡按自然序列递增，j=1,2,3,⋯。2) 锚孔测放定位严格按照设计图纸要求测放孔位。使用红油漆标定孔位，并标明孔号。3) 管架平台搭设搭设的管架平台必须稳定牢固，满足施工承载要求。（2）钻机就位为保证锚孔质量， 使锚孔在施工过程中及成孔后其轴线的倾角、方位角符合设计及规范要求，必须保证钻机（CY-80A）就位的准确性、稳固性。（3）造孔1）1000KN级锚索孔造孔① 1000KN 级锚索孔基本技术参数a 孔径： Φ 130mm。b 钻孔角度：下倾10° 。c 锚固段长度： 6m。d 锚索孔深度： 50m。②钻进方法采用风动潜孔锤冲击回转钻进方法。③造孔设备、机具 a 设备： CY-80 钻。 b 机具：采用ZD110冲击器配套 Ф 130 钎头。④ 钻进工艺参数 a 钻进压力：开孔时，使钎头紧贴岩面低压冲击，平稳缓缓推进即可；正常钻进时Pf=2~4KN。 b 转速：开孔转速n=0；正常钻进转速n≯90r.p.m 。 c 风量： Q风=10~12m3/min。（4）造孔注意事项1） 开孔前，清除孔口附近松动岩块。2） 开孔时， 在设计孔位上， 人工或用风钻凿出与孔径相匹配的10cm 左右深的槽 （孔），以利于钻具定位及导向开孔。3） 每钻进≯ 1m，必须缓慢倒杆>1m，往返不少于2 次，直至孔口无岩粉返出，以利充分吹粉排渣，避免卡钻及重复破碎。 4 ） 勤检查钻杆、钻具磨损情况，对磨损严重的钻杆、钻具应予以更换，尽量避免孔内事故的发生。5） 在钻进过程中，为防止孔径相差过大，使得下锚时困难, 可备 4 个钎头，每个钎头打 10~15m左右，就轮换一个。（5）破碎地层段的钻进措施在钻孔过程中， ...
