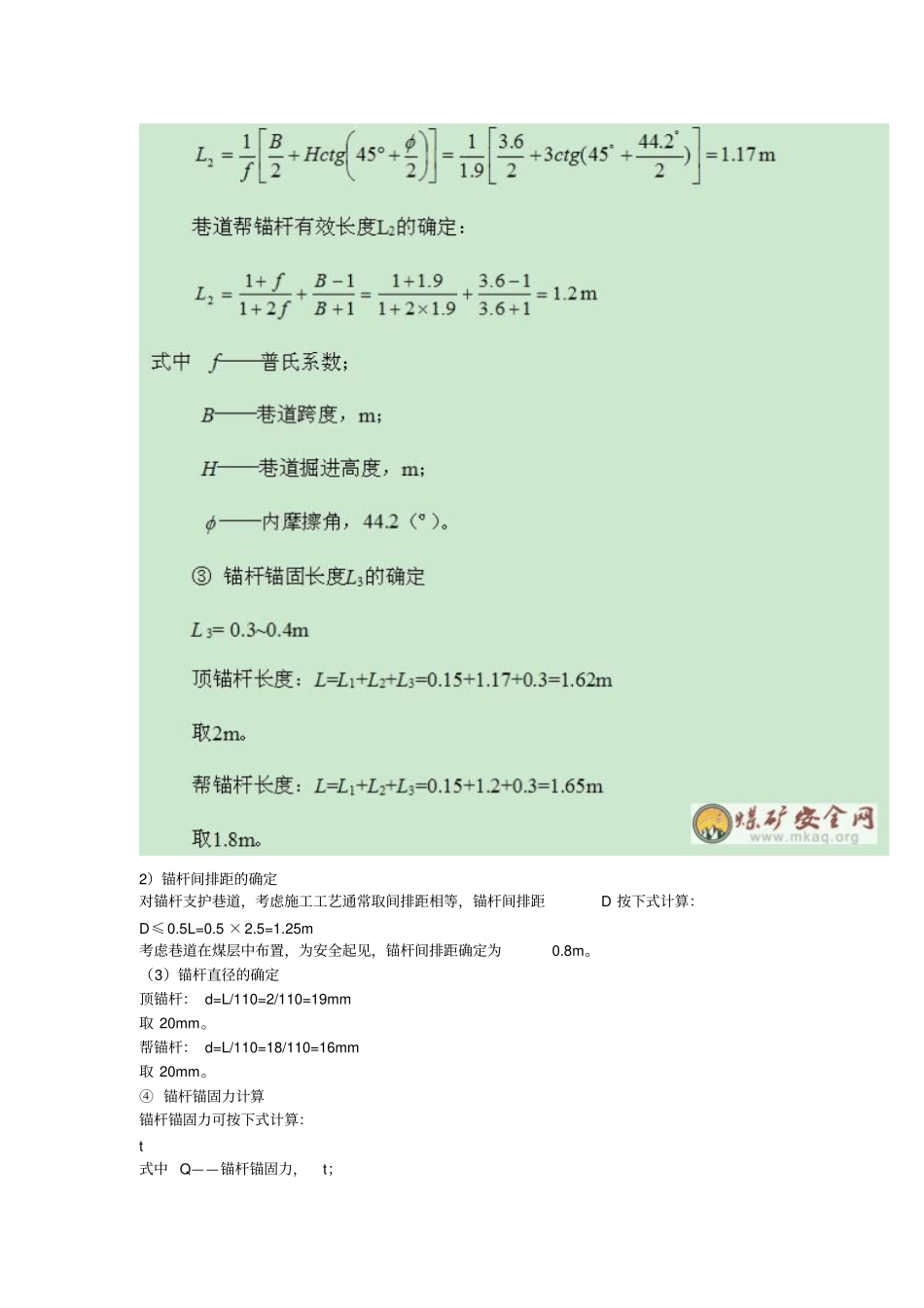

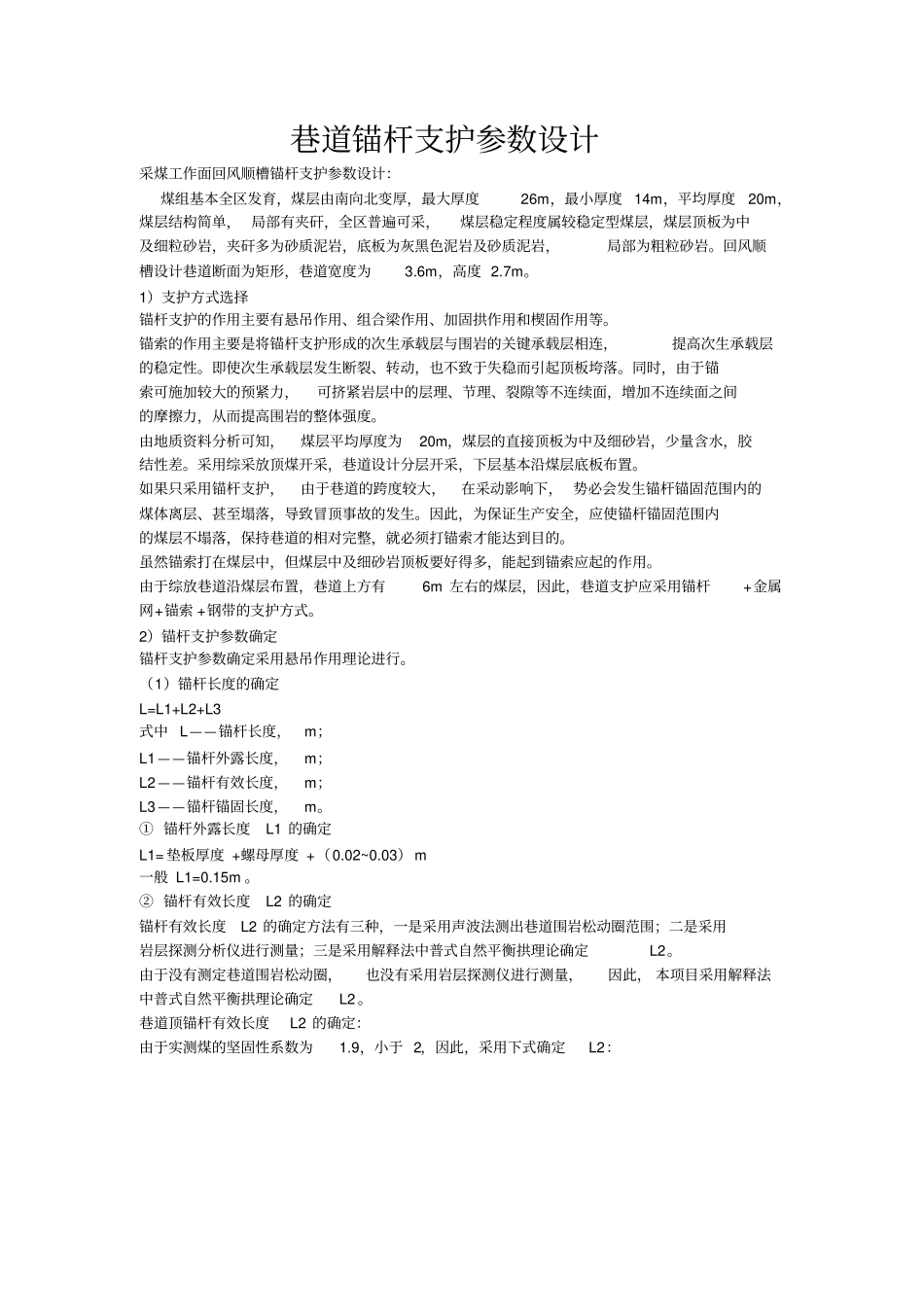

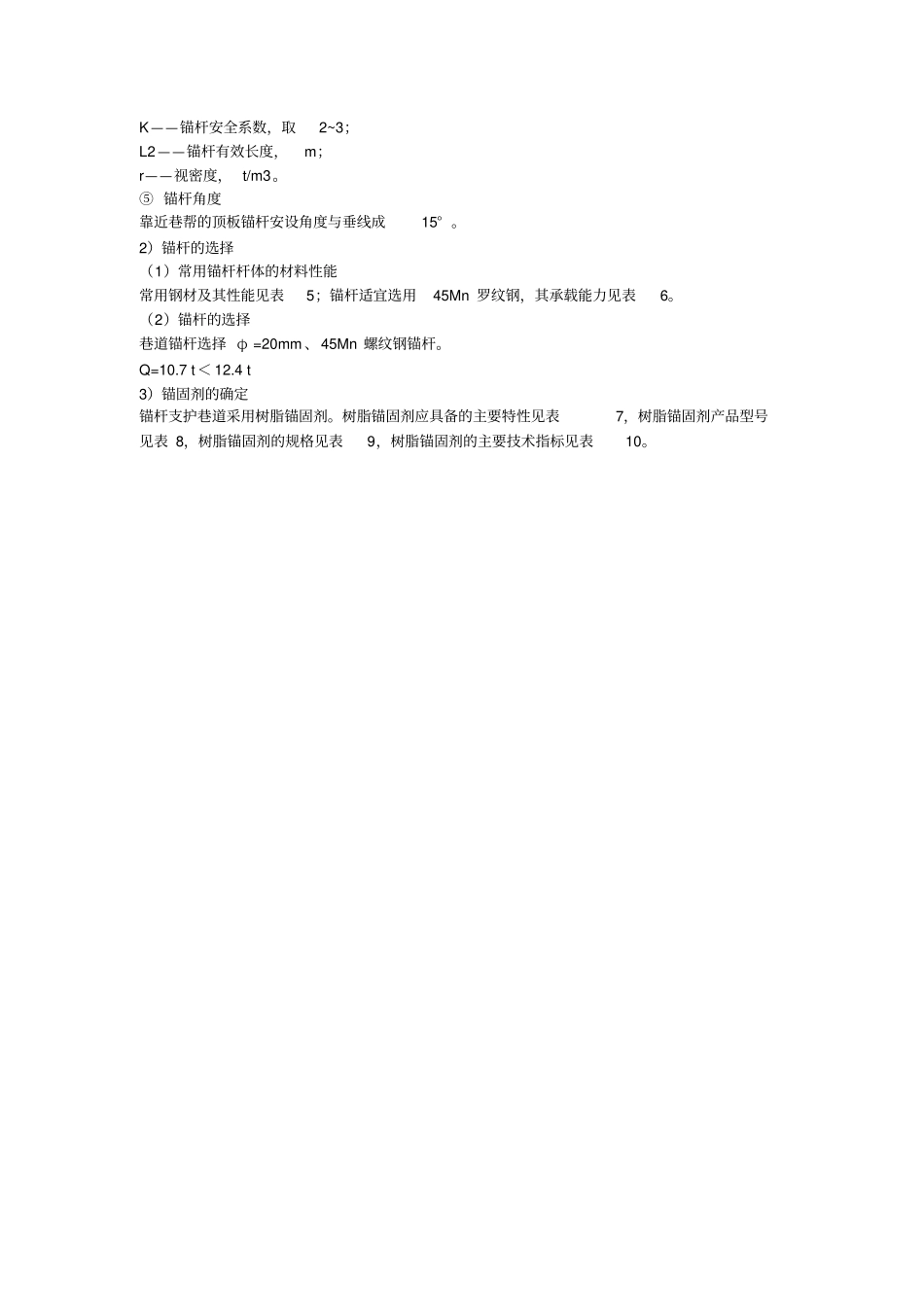

巷道锚杆支护参数设计采煤工作面回风顺槽锚杆支护参数设计:煤组基本全区发育,煤层由南向北变厚,最大厚度26m,最小厚度 14m,平均厚度20m,煤层结构简单, 局部有夹矸,全区普遍可采,煤层稳定程度属较稳定型煤层,煤层顶板为中及细粒砂岩,夹矸多为砂质泥岩,底板为灰黑色泥岩及砂质泥岩,局部为粗粒砂岩。回风顺槽设计巷道断面为矩形,巷道宽度为3.6m,高度 2.7m。1)支护方式选择锚杆支护的作用主要有悬吊作用、组合梁作用、加固拱作用和楔固作用等。锚索的作用主要是将锚杆支护形成的次生承载层与围岩的关键承载层相连,提高次生承载层的稳定性。即使次生承载层发生断裂、转动,也不致于失稳而引起顶板垮落。同时,由于锚索可施加较大的预紧力,可挤紧岩层中的层理、节理、裂隙等不连续面,增加不连续面之间的摩擦力,从而提高围岩的整体强度。由地质资料分析可知,煤层平均厚度为20m,煤层的直接顶板为中及细砂岩,少量含水,胶结性差。采用综采放顶煤开采,巷道设计分层开采,下层基本沿煤层底板布置。如果只采用锚杆支护,由于巷道的跨度较大,在采动影响下, 势必会发生锚杆锚固范围内的煤体离层、甚至塌落,导致冒顶事故的发生。因此,为保证生产安全,应使锚杆锚固范围内的煤层不塌落,保持巷道的相对完整,就必须打锚索才能达到目的。虽然锚索打在煤层中,但煤层中及细砂岩顶板要好得多,能起到锚索应起的作用。由于综放巷道沿煤层布置,巷道上方有6m 左右的煤层,因此,巷道支护应采用锚杆+金属网+锚索 +钢带的支护方式。2)锚杆支护参数确定锚杆支护参数确定采用悬吊作用理论进行。(1)锚杆长度的确定L=L1+L2+L3 式中 L——锚杆长度,m;L1 ——锚杆外露长度,m;L2 ——锚杆有效长度,m;L3 ——锚杆锚固长度,m。① 锚杆外露长度L1 的确定L1= 垫板厚度 +螺母厚度 +(0.02~0.03) m 一般 L1=0.15m 。② 锚杆有效长度L2 的确定锚杆有效长度L2 的确定方法有三种,一是采用声波法测出巷道围岩松动圈范围;二是采用岩层探测分析仪进行测量;三是采用解释法中普式自然平衡拱理论确定L2。由于没有测定巷道围岩松动圈,也没有采用岩层探测仪进行测量,因此, 本项目采用解释法中普式自然平衡拱理论确定L2 。巷道顶锚杆有效长度L2 的确定:由于实测煤的坚固性系数为1.9,小于 2,因此,采用下式确定L2:2)锚杆间排距的确定对锚杆支护巷道,考虑施工工艺通常取间排距相等,锚杆间排距D 按下式计算:D≤0.5L=0...
