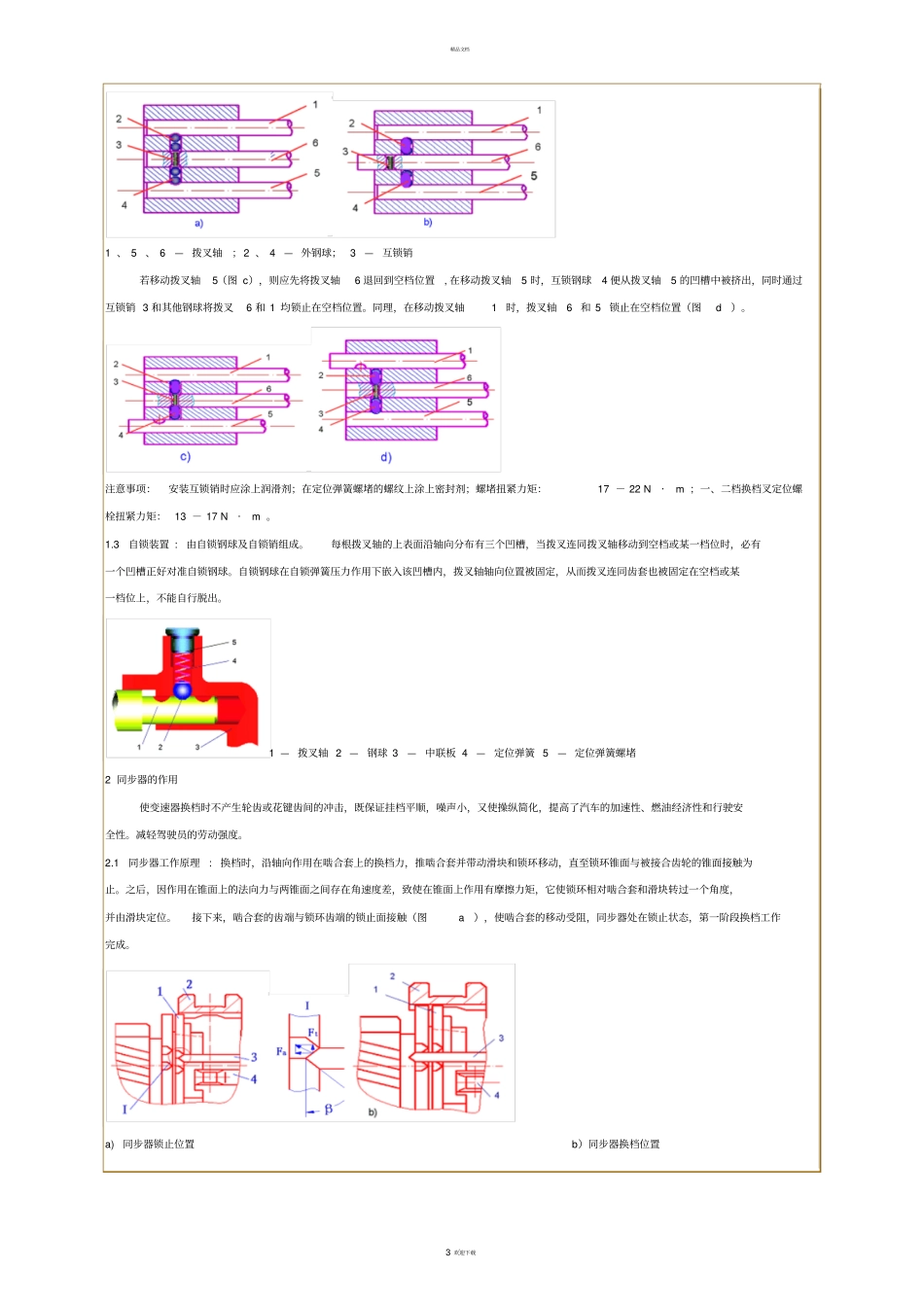

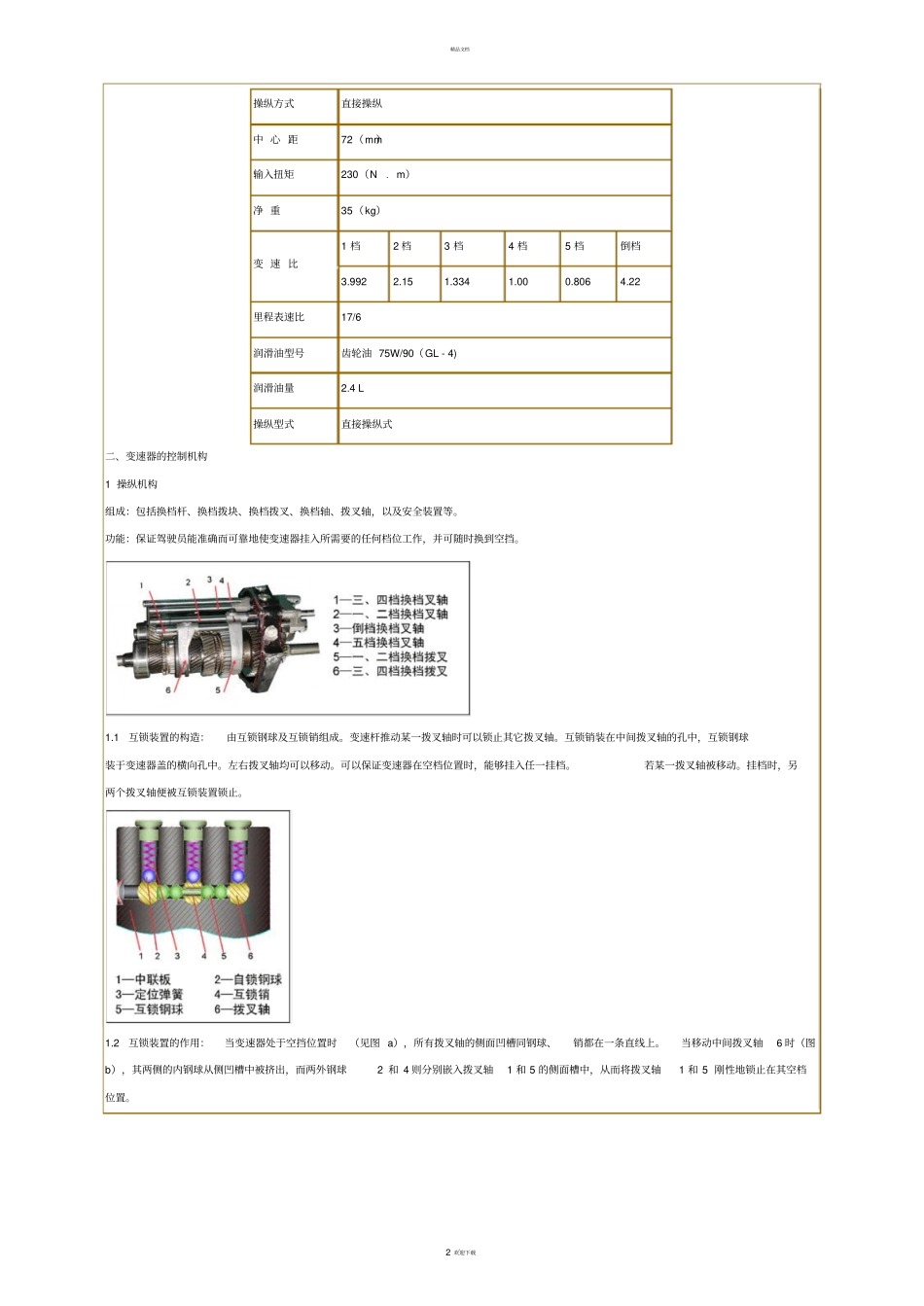

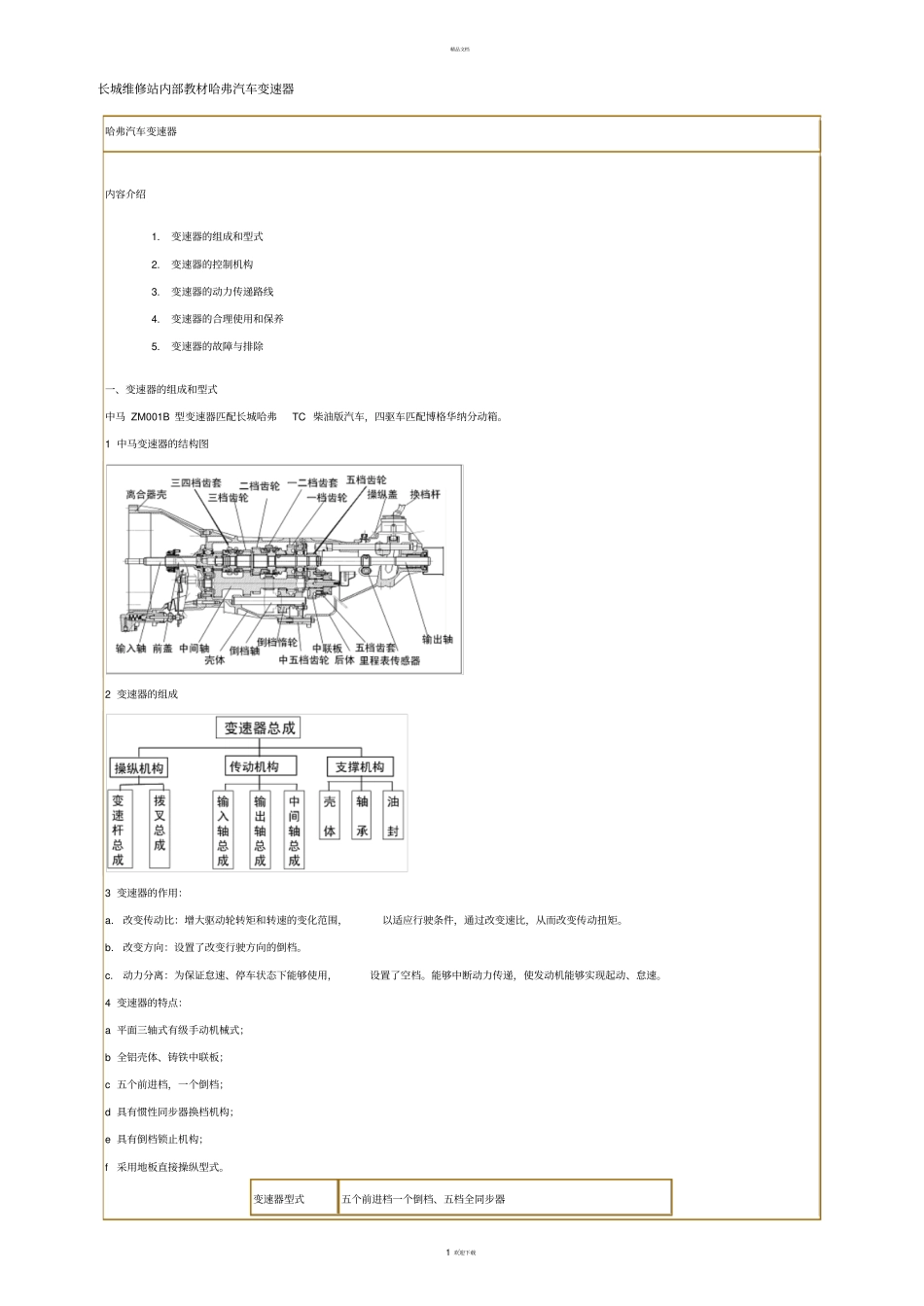

精品文档。1 欢迎下载长城维修站内部教材哈弗汽车变速器哈弗汽车变速器内容介绍1.变速器的组成和型式2.变速器的控制机构3.变速器的动力传递路线4.变速器的合理使用和保养5.变速器的故障与排除一、变速器的组成和型式中马 ZM001B 型变速器匹配长城哈弗 TC 柴油版汽车,四驱车匹配博格华纳分动箱。1 中马变速器的结构图2 变速器的组成3 变速器的作用:a. 改变传动比:增大驱动轮转矩和转速的变化范围,以适应行驶条件,通过改变速比,从而改变传动扭矩。b. 改变方向:设置了改变行驶方向的倒档。c. 动力分离:为保证怠速、停车状态下能够使用,设置了空档。能够中断动力传递,使发动机能够实现起动、怠速。4 变速器的特点:a 平面三轴式有级手动机械式;b 全铝壳体、铸铁中联板;c 五个前进档,一个倒档;d 具有惯性同步器换档机构;e 具有倒档锁止机构;f 采用地板直接操纵型式。变速器型式五个前进档一个倒档、五档全同步器精品文档。2 欢迎下载操纵方式直接操纵中 心 距72(mm)输入扭矩230(N ﹒ m)净 重35(kg)变 速 比1 档2 档3 档4 档5 档倒档3.992 2.15 1.334 1.00 0.806 4.22 里程表速比17/6 润滑油型号齿轮油 75W/90(GL - 4) 润滑油量2.4 L 操纵型式直接操纵式二、变速器的控制机构1 操纵机构组成:包括换档杆、换档拨块、换档拨叉、换档轴、拨叉轴,以及安全装置等。功能:保证驾驶员能准确而可靠地使变速器挂入所需要的任何档位工作,并可随时换到空挡。1.1 互锁装置的构造:由互锁钢球及互锁销组成。变速杆推动某一拨叉轴时可以锁止其它拨叉轴。互锁销装在中间拨叉轴的孔中,互锁钢球装于变速器盖的横向孔中。左右拨叉轴均可以移动。可以保证变速器在空档位置时,能够挂入任一挂档。若某一拨叉轴被移动。挂档时,另两个拨叉轴便被互锁装置锁止。1.2 互锁装置的作用:当变速器处于空挡位置时(见图 a),所有拨叉轴的侧面凹槽同钢球、销都在一条直线上。当移动中间拨叉轴6 时(图b),其两侧的内钢球从侧凹槽中被挤出,而两外钢球 2 和 4 则分别嵌入拨叉轴1 和 5 的侧面槽中,从而将拨叉轴1 和 5 刚性地锁止在其空档位置。精品文档。3 欢迎下载1 、 5 、 6 — 拨叉轴;2 、 4 — 外钢球; 3 —互锁销若移动拨叉轴5(图 c),则应先将拨叉轴6 退回到空档位置, 在移动拨叉轴5 时,互锁钢球4 便从拨叉轴5 的凹槽中被挤出,同时通过互锁销 3 和其他钢球...
