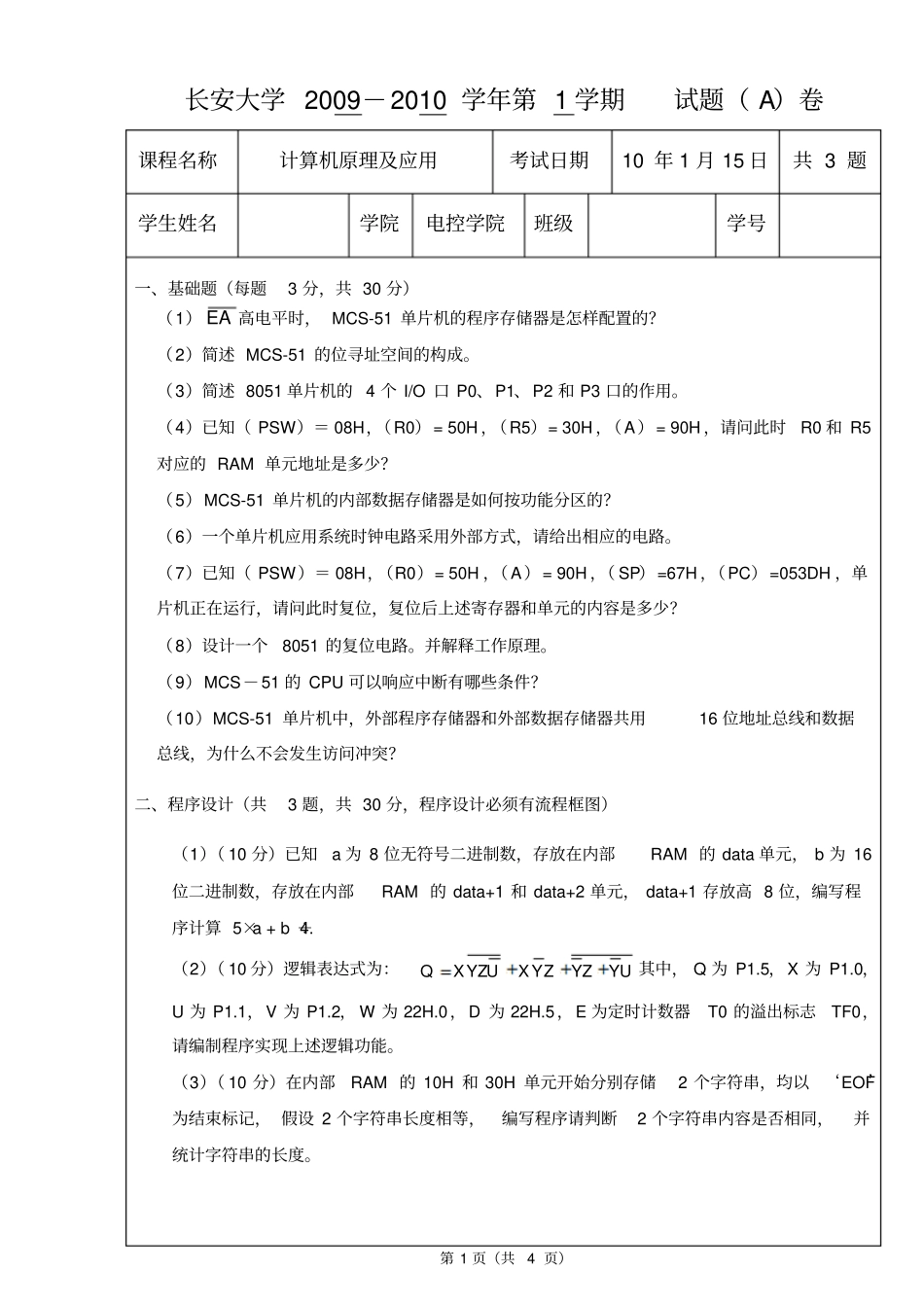

长安大学2009-2010学年第1学期试题A卷

长安大学 2009－2010 学年第 1 学期试题（ A）卷课程名称计算机原理及应用考试日期10 年 1 月 15 日共 3 题学生姓名学院电控学院班级学号一、基础题（每题3 分，共 30 分）（1） EA 高电平时， MCS-51 单片机的程序存储器是怎样配置的？（2）简述 MCS-51 的位寻址空间的构成。（3）简述 8051 单片机的 4 个 I/O 口 P0、P1、P2 和 P3 口的作用。（4）已知（ PSW）＝ 08H，（R0）= 50H ，（R5）= 30H ，（A）= 90H ，请问此时R0 和 R5对应的 RAM 单元地址是多少？（5）MCS-51 单片机的内部数据存储器是如何按功能分区的？（6）一个单片机应用系统时钟电路采用外部方式，请给出相应的电路。（7）已知（ PSW）＝ 08H，（R0）= 50H ，（A）= 90H ，（ SP）=67H ，（PC）=053DH ，单片机正在运行，请问此时复位，复位后上述寄存器和单元的内容是多少？（8）设计一个8051 的复位电路。并解释工作原理。（9）MCS－51 的 CPU 可以响应中断有哪些条件？（10）MCS-51 单片机中，外部程序存储器和外部数据存储器共用16 位地址总线和数据总线，为什么不会发生访问冲突？二、程序设计（共3 题，共 30 分，程序设计必须有流程框图）（1）（ 10 分）已知a 为 8 位无符号二进制数，存放在内部RAM 的 data 单元， b 为 16位二进制数，存放在内部RAM 的 data+1 和 data+2 单元， data+1 存放高 8 位，编写程序计算 5×a + b ÷4. （2）（ 10 分）逻辑表达式为：UYZYZYXUYZXQ其中， Q 为 P1.5，X 为 P1.0，U 为 P1.1，V 为 P1.2， W 为 22H.0，D 为 22H.5，E 为定时计数器T0 的溢出标志TF0，请编制程序实现上述逻辑功能。（3）（ 10 分）在内部RAM 的 10H 和 30H 单元开始分别存储2 个字符串，均以‘EOF’为结束标记， 假设 2 个字符串长度相等，编写程序请判断2 个字符串内容是否相同，并统计字符串的长度。第 1 页（共4 页）三、分析与应用（共4 题，共 40 分）（1）（10 分） 图 1 为一个 A/D 转换系统。确定A/D 转换器各个通道的地址，对通道IN6 的模拟量每转换 8 次，把平均值存放在30H 单元。ALEP0.0-P0.7 CLK D0-D7 C B A STARTREF (+) REF(-) EOC+5VWR P2.6 RD INT1 IN0 IN1 IN2 IN5 IN6 IN7 IN4 IN3 G 373 A0A1A2EA＋5VR＋＋＋ALE OE 80C51ADC0809图 1 A/D转换系统（2）（10 分） 图 ...
