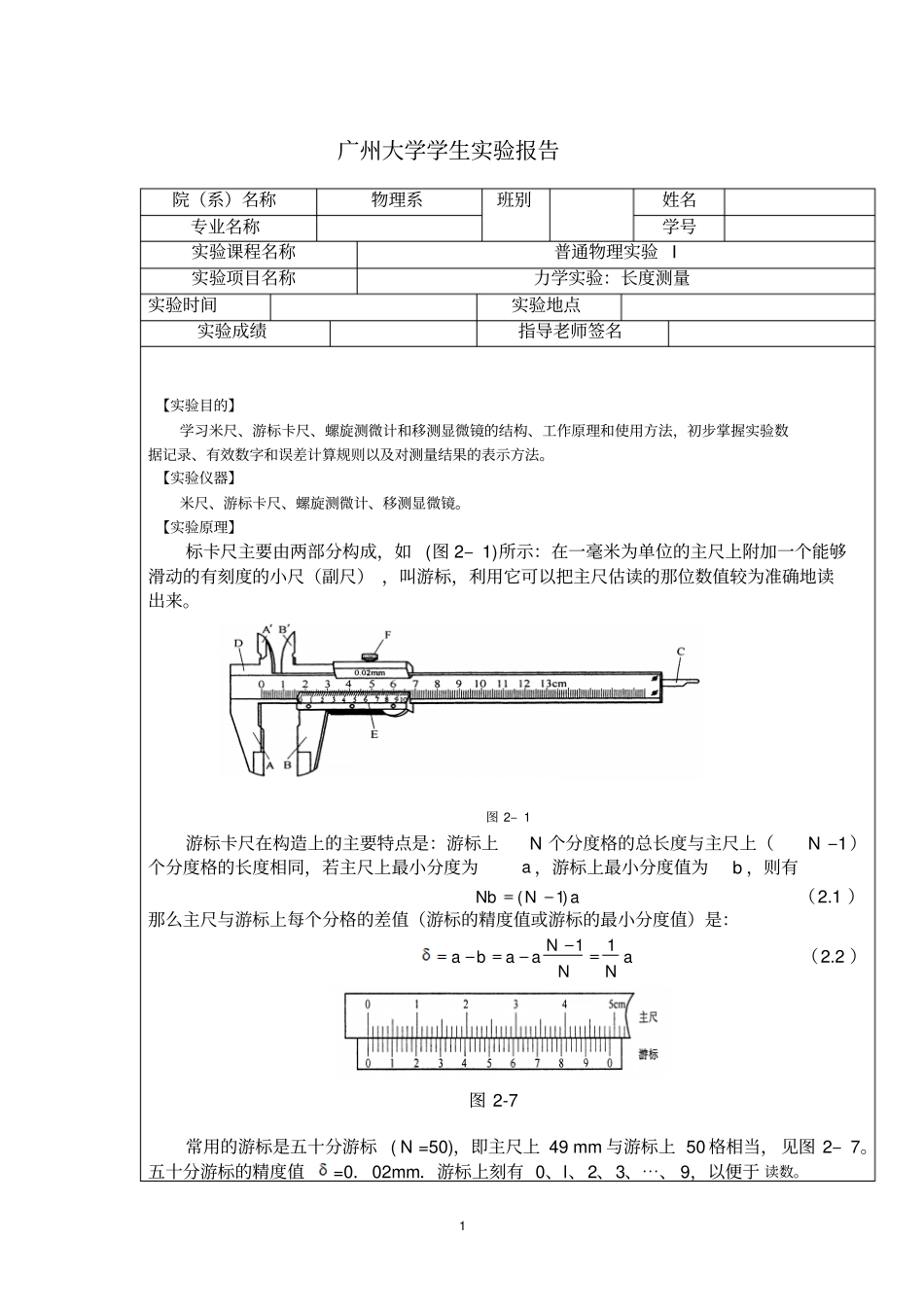

1 广州大学学生实验报告院（系）名称物理系班别姓名专业名称学号实验课程名称普通物理实验 I实验项目名称力学实验：长度测量实验时间实验地点实验成绩指导老师签名【实验目的】学习米尺、游标卡尺、螺旋测微计和移测显微镜的结构、工作原理和使用方法，初步掌握实验数据记录、有效数字和误差计算规则以及对测量结果的表示方法。【实验仪器】米尺、游标卡尺、螺旋测微计、移测显微镜。【实验原理】标卡尺主要由两部分构成，如 (图 2– 1)所示：在一毫米为单位的主尺上附加一个能够滑动的有刻度的小尺（副尺） ，叫游标，利用它可以把主尺估读的那位数值较为准确地读出来。图 2– 1 游标卡尺在构造上的主要特点是：游标上N 个分度格的总长度与主尺上（1N）个分度格的长度相同，若主尺上最小分度为a ，游标上最小分度值为b ，则有aNNb)1(（2.1 ）那么主尺与游标上每个分格的差值（游标的精度值或游标的最小分度值）是：11NabaaaNN（2.2 ）图 2-7 常用的游标是五十分游标 ( N =50)，即主尺上 49 mm 与游标上 50 格相当， 见图 2– 7。五十分游标的精度值=0．02mm．游标上刻有 0、l、2、3、⋯、 9，以便于 读数。2 毫米以上的读数要从游标 “0”刻度线在主尺上的位置读出， 毫米以下的数由游标 （副尺）读出。即：先从游标卡尺“ 0”刻度线在主尺的位置读出毫米的整数位，再从游标上读出毫米的小数位。游标卡尺测量长度 l 的普遍表达式为lkan（2.3 ）式中， k 是游标的“ 0”刻度线所在处主尺刻度的整刻度（毫米）数，n 是游标的第 n 条线与主尺的某一条线重合，1mma。图 2– 8 所示的情况，即21.58mml。图 2– 8 在用游标卡尺测量之前，应先把量爪A、B 合拢，检查游标的“ 0”刻度线是否与主尺的“ 0”刻度线重合。如不重合，应记下零点读数，加以修正，即待测量10lll 。其中，1l 为未作零点修正前的读数值，0l 为零点读数。0l 可以正，也可以负。使用游标卡尺时，可一手拿物体，另一手持尺，如图2– 9 所示。要特别注意保护量爪不被磨损。使用时轻轻把物体卡住即可读数。图 2– 92、螺旋测微器 (千分尺 ) 常见的螺旋测微器如（图2– 10）所示。它的量程是25mm，分度值是 0.01mm。螺旋测微器结构的主要部分是一个微螺旋杆。螺距是0.5 mm。因此，当螺旋杆旋一周时，它沿轴线方向只前进0.5mm。螺旋柄圆周上， 等分为 50 格，螺旋 杆 沿轴线方向前进 0.01 mm时螺旋柄圆 周 ...
