长距离顶管施工中继间的分布VIP专享

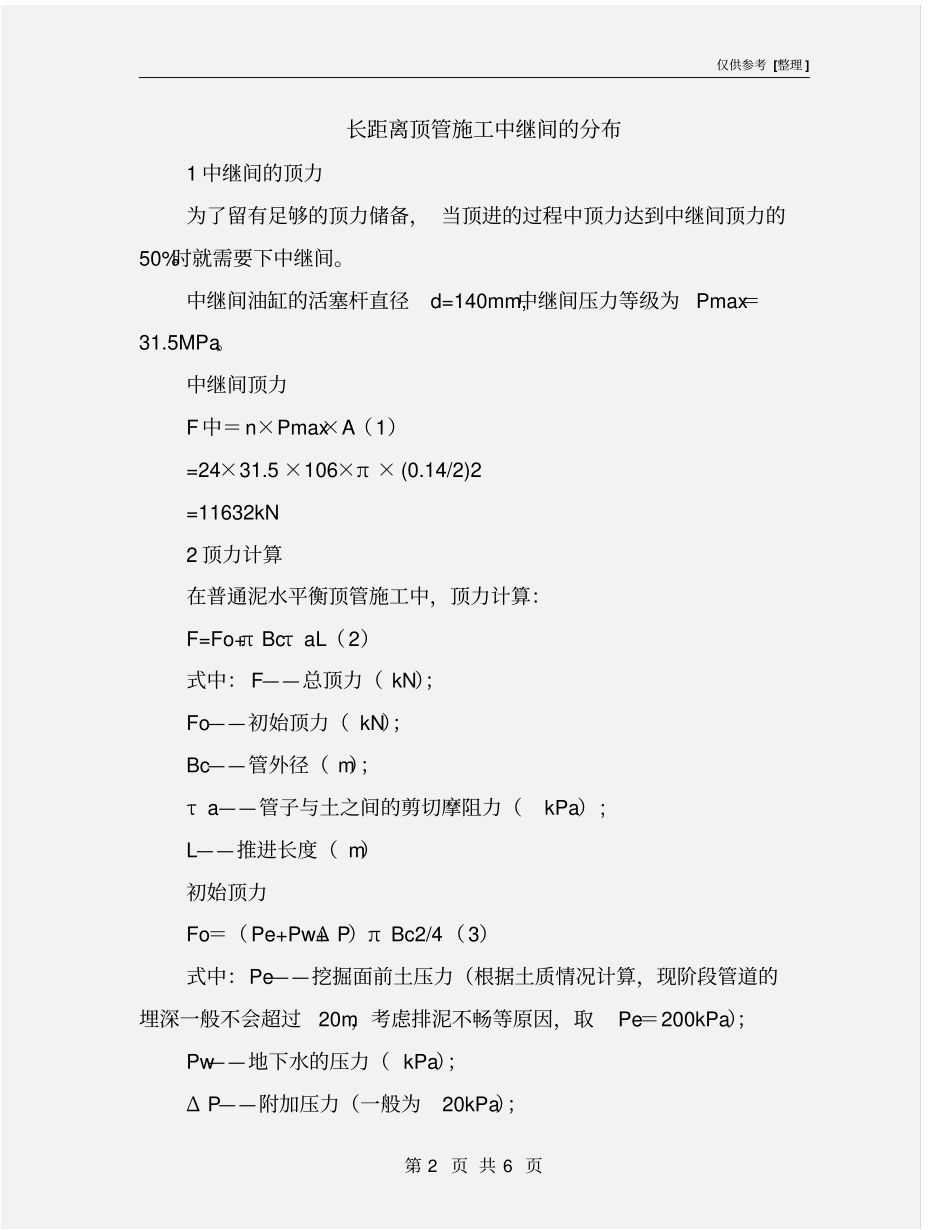

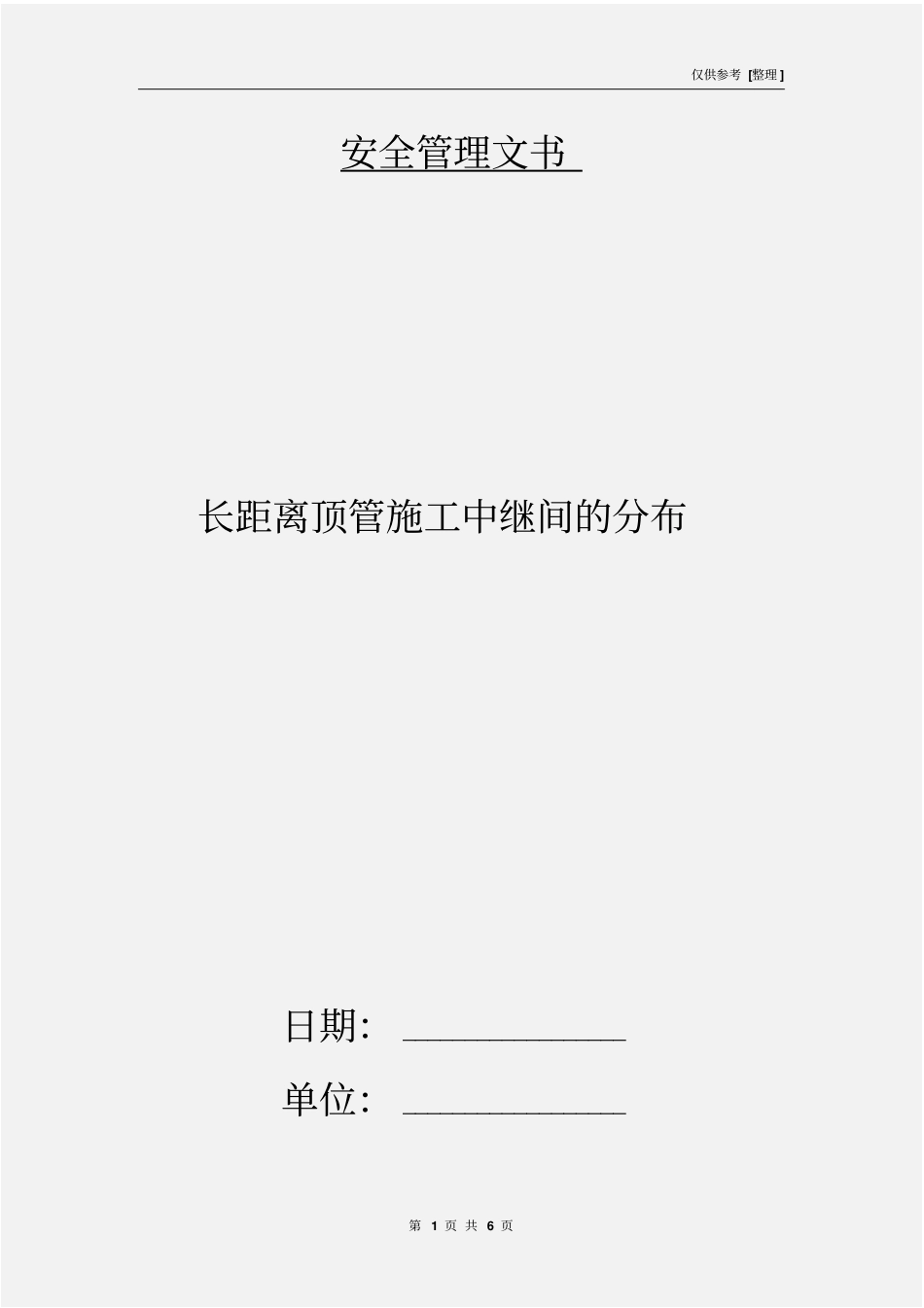

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书长距离顶管施工中继间的分布日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页长距离顶管施工中继间的分布1 中继间的顶力为了留有足够的顶力储备， 当顶进的过程中顶力达到中继间顶力的50%时就需要下中继间。中继间油缸的活塞杆直径d=140mm,中继间压力等级为Pmax＝31.5MPa。中继间顶力F 中＝n×Pmax×A（1）=24×31.5 ×106×π × (0.14/2)2=11632kN 2 顶力计算在普通泥水平衡顶管施工中，顶力计算：F=Fo+π Bcτ aL（2）式中： F——总顶力（ kN）；Fo——初始顶力（ kN）；Bc——管外径（ m）；τ a——管子与土之间的剪切摩阻力（kPa）; L——推进长度（ m）初始顶力Fo＝（Pe+Pw+Δ P）π Bc2/4（3）式中：Pe——挖掘面前土压力（根据土质情况计算，现阶段管道的埋深一般不会超过20m，考虑排泥不畅等原因，取Pe＝200kPa）；Pw——地下水的压力（ kPa）；Δ P——附加压力（一般为20kPa）；仅供参考 [整理 ] 第 3 页 共 6 页（4）式中：——管与土之间的粘着力（kPa）；——管与土的摩擦系数（）（5）式中： W——每米管子的重力（ kN/m）；t ——管壁厚度（ m）将式（ 15）、（14）代入（ 12）经变换位置后得（6）式中： q——管子顶上的垂直均布荷载（kPa）；a——管子法向土压力取值范围，可参见表q=We+P（7）式中： We——管顶上方的土的垂直荷载（kPa）；P——地面的动荷载（ kPa）（现阶段顶管施工的埋深较深，地面的动荷载可以忽略，即取p＝0）（8）r ——土的容重c——土的内聚力（ kPa）；Be——管顶土的扰动宽度（m）Ce——土的太沙基荷载系数（土的有效高度）(9) 式中： K——土的太沙基侧向土压力系数（K=1）；μ ——土的摩擦系数（μ ＝ tg φ ）(10) 式中： Bt ——挖掘的直径（ m）；Bt=Bc+0.1 在一般的泥水平衡顶管所适应的土质中，根据经验a 与 C′ 的取值仅供参考 [整理 ] 第 4 页 共 6 页可参见下表。3 中继间在顶进管道中的分布为了留有足够的顶力储备， 当顶力达到中继间最大顶力的一半的时候就要放中继间。F＝0.5F 中（ 11）由式（ 1）、式（ 6）和式（ 11）可得出放第一个中继间距离L1。第一个中继间工作后， 主顶的顶力就只有第一个中继间后面管道的摩阻力。即（12）F’=0.5F 中（13）由式（ 12）和式（ 13）可得第二个中继间和往后的...
