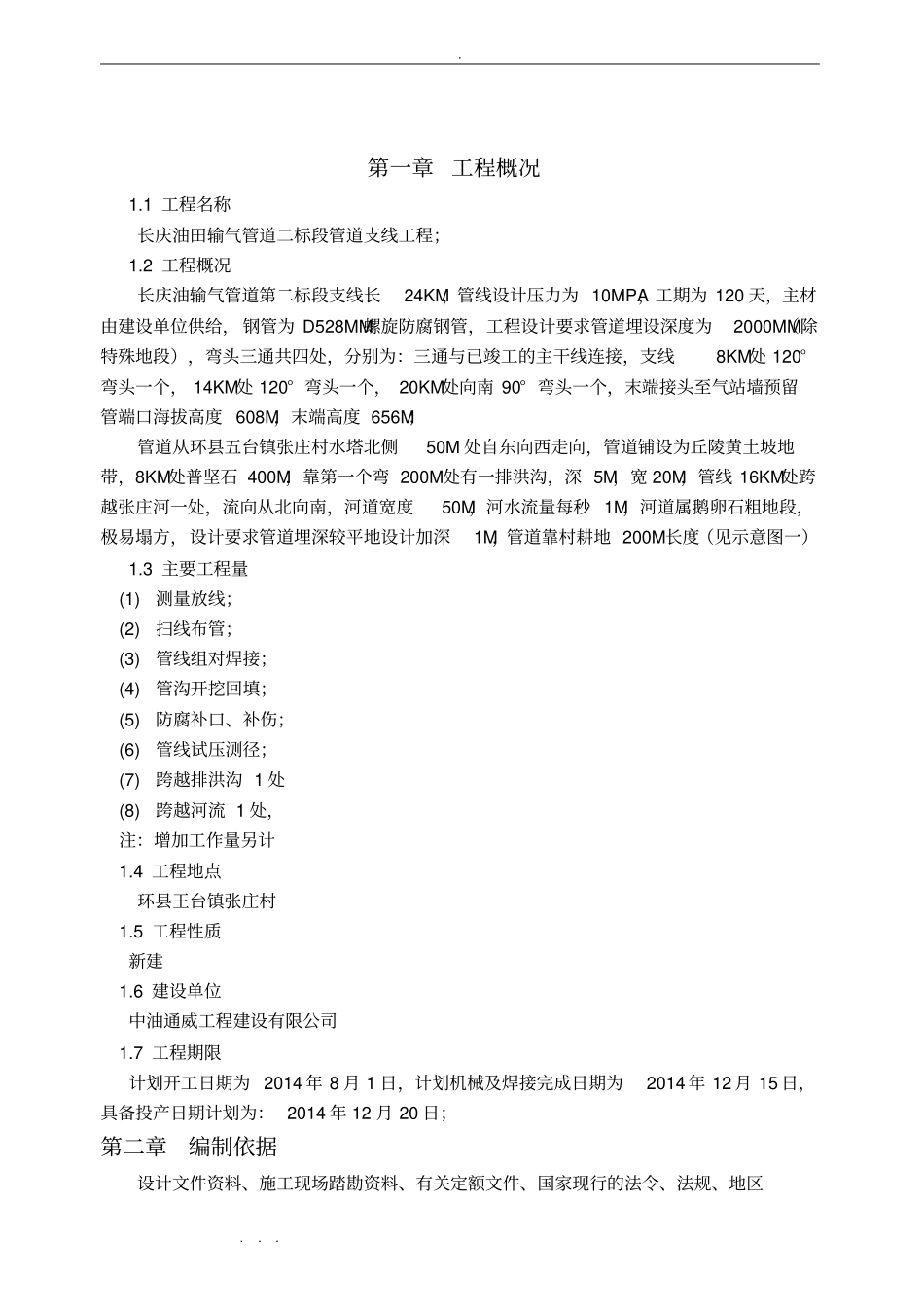

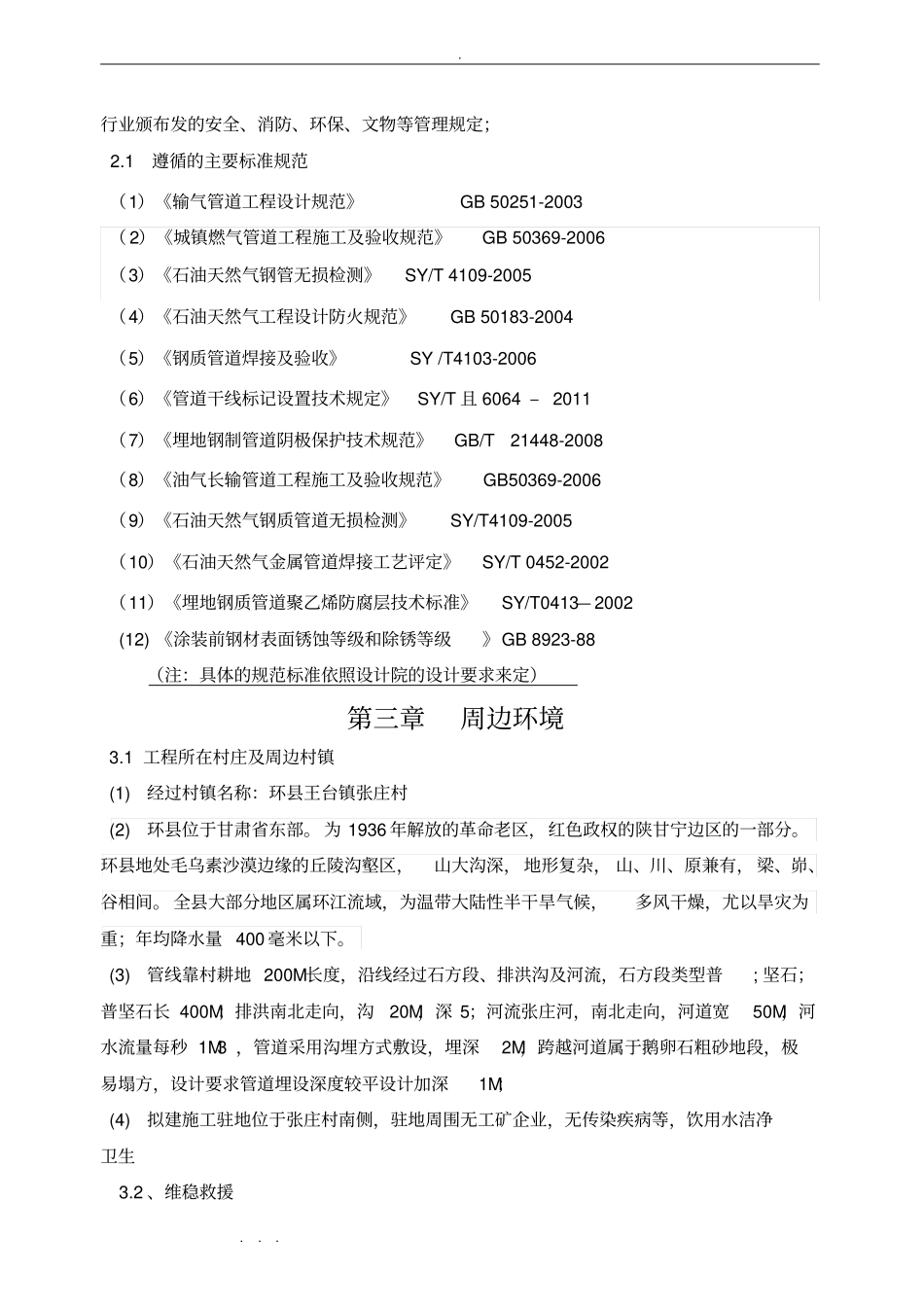

. . . . 施工组织设计中油通威工程建设有限公司池晓杰. . . . 第一章 工程概况1.1 工程名称长庆油田输气管道二标段管道支线工程;1.2 工程概况长庆油输气管道第二标段支线长24KM,管线设计压力为 10MPA,工期为 120 天,主材由建设单位供给, 钢管为 D528MM螺旋防腐钢管,工程设计要求管道埋设深度为2000MM(除特殊地段),弯头三通共四处,分别为:三通与已竣工的主干线连接,支线8KM处 120°弯头一个, 14KM处 120° 弯头一个, 20KM处向南 90° 弯头一个,末端接头至气站墙预留管端口海拔高度 608M,末端高度 656M;管道从环县五台镇张庄村水塔北侧50M 处自东向西走向,管道铺设为丘陵黄土坡地带,8KM处普坚石 400M,靠第一个弯 200M处有一排洪沟,深 5M,宽 20M,管线 16KM处跨越张庄河一处,流向从北向南,河道宽度50M,河水流量每秒 1M,河道属鹅卵石粗地段,极易塌方,设计要求管道埋深较平地设计加深1M,管道靠村耕地 200M长度(见示意图一)1.3 主要工程量(1) 测量放线;(2) 扫线布管;(3) 管线组对焊接;(4) 管沟开挖回填;(5) 防腐补口、补伤;(6) 管线试压测径;(7) 跨越排洪沟 1 处(8) 跨越河流 1 处,注:增加工作量另计1.4 工程地点环县王台镇张庄村1.5 工程性质新建1.6 建设单位中油通威工程建设有限公司1.7 工程期限计划开工日期为 2014 年 8 月 1 日,计划机械及焊接完成日期为2014 年 12 月 15 日,具备投产日期计划为: 2014 年 12 月 20 日;第二章编制依据设计文件资料、施工现场踏勘资料、有关定额文件、国家现行的法令、法规、地区. . . . 行业颁布发的安全、消防、环保、文物等管理规定; 2.1遵循的主要标准规范(1)《输气管道工程设计规范》GB 50251-2003 ( 2)《城镇燃气管道工程施工及验收规范》GB 50369-2006 (3)《石油天然气钢管无损检测》SY/T 4109-2005 (4)《石油天然气工程设计防火规范》 GB 50183-2004 (5)《钢质管道焊接及验收》 SY /T4103-2006 (6)《管道干线标记设置技术规定》SY/T 且 6064 – 2011 (7)《埋地钢制管道阴极保护技术规范》GB/T 21448-2008 (8)《油气长输管道工程施工及验收规范》 GB50369-2006 (9)《石油天然气钢质管道无损检测》 SY/T4109-2005 (10)《石油天然气金属管道焊接工艺评定》SY/T 0452-2002 (11)《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413— 2002 (...
