长输管道焊接作业指导书

长输管道焊接作业指导书_第1页
1/16

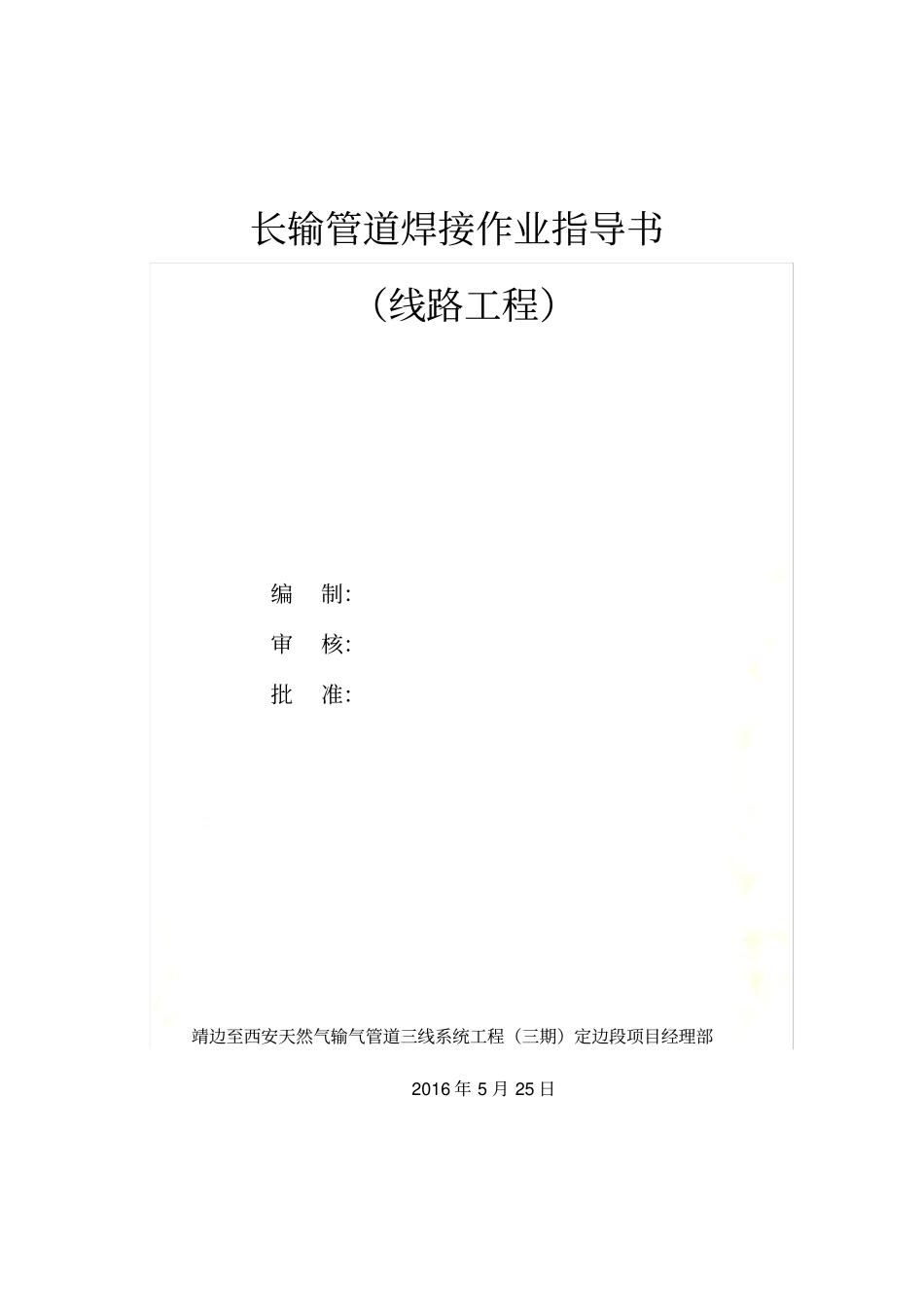

长输管道焊接作业指导书_第2页
2/16

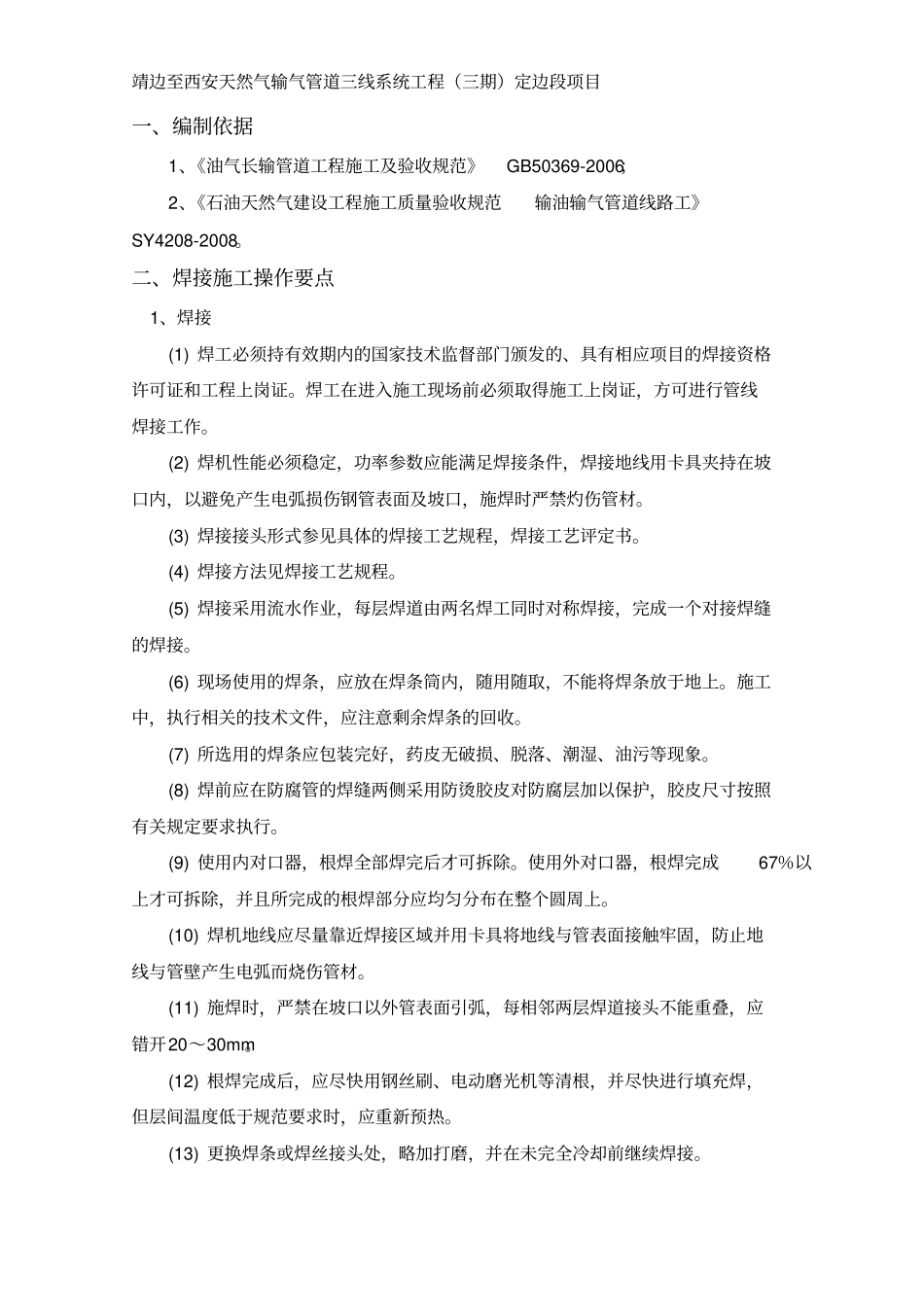

长输管道焊接作业指导书_第3页
3/16
长输管道焊接作业指导书长输管道焊接作业指导书(线路工程)编制:审核:批准:靖边至西安天然气输气管道三线系统工程(三期)定边段项目经理部2016 年 5 月 25 日靖边至西安天然气输气管道三线系统工程(三期)定边段项目一、编制依据1、《油气长输管道工程施工及验收规范》GB50369-2006;2、《石油天然气建设工程施工质量验收规范输油输气管道线路工》SY4208-2008。二、焊接施工操作要点1、焊接(1) 焊工必须持有效期内的国家技术监督部门颁发的、具有相应项目的焊接资格许可证和工程上岗证。焊工在进入施工现场前必须取得施工上岗证,方可进行管线焊接工作。(2) 焊机性能必须稳定,功率参数应能满足焊接条件,焊接地线用卡具夹持在坡口内,以避免产生电弧损伤钢管表面及坡口,施焊时严禁灼伤管材。(3) 焊接接头形式参见具体的焊接工艺规程,焊接工艺评定书。(4) 焊接方法见焊接工艺规程。(5) 焊接采用流水作业,每层焊道由两名焊工同时对称焊接,完成一个对接焊缝的焊接。(6) 现场使用的焊条,应放在焊条筒内,随用随取,不能将焊条放于地上。施工中,执行相关的技术文件,应注意剩余焊条的回收。(7) 所选用的焊条应包装完好,药皮无破损、脱落、潮湿、油污等现象。(8) 焊前应在防腐管的焊缝两侧采用防烫胶皮对防腐层加以保护,胶皮尺寸按照有关规定要求执行。(9) 使用内对口器,根焊全部焊完后才可拆除。使用外对口器,根焊完成67%以上才可拆除,并且所完成的根焊部分应均匀分布在整个圆周上。(10) 焊机地线应尽量靠近焊接区域并用卡具将地线与管表面接触牢固,防止地线与管壁产生电弧而烧伤管材。(11) 施焊时,严禁在坡口以外管表面引弧,每相邻两层焊道接头不能重叠,应错开20~30mm。(12) 根焊完成后,应尽快用钢丝刷、电动磨光机等清根,并尽快进行填充焊,但层间温度低于规范要求时,应重新预热。(13) 更换焊条或焊丝接头处,略加打磨,并在未完全冷却前继续焊接。靖边至西安天然气输气管道三线系统工程(三期)定边段项目(14) 每层焊道焊完后,应认真清渣和打磨突起部分以及表层缺陷,外观检查合格后进行下一层焊道焊接。(15) 当天施工结束焊接作业时,应全部焊完,无遗留焊口,并对组焊完毕的管段做临时活动封堵。预留沟下连头的管口,用盲板封堵。(16) 在风速超过 8m/s、相对湿度超过 90%、雨天或其它不利于焊接作业的天气施工,应当采取防风、防雨等防护措施,否则应停止焊接作业。冬季施工时,层间温度和焊...
