长输管道试压方案

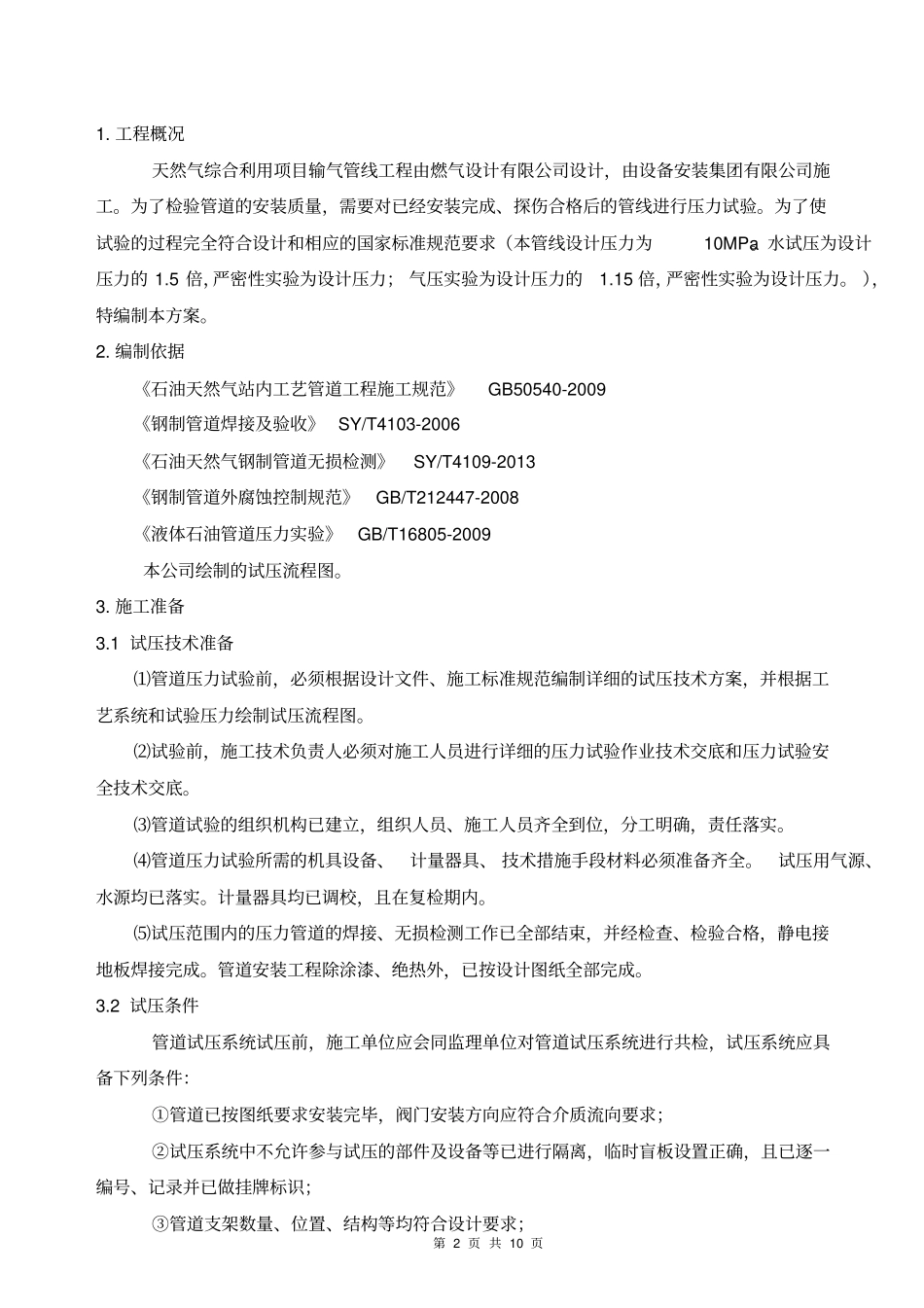

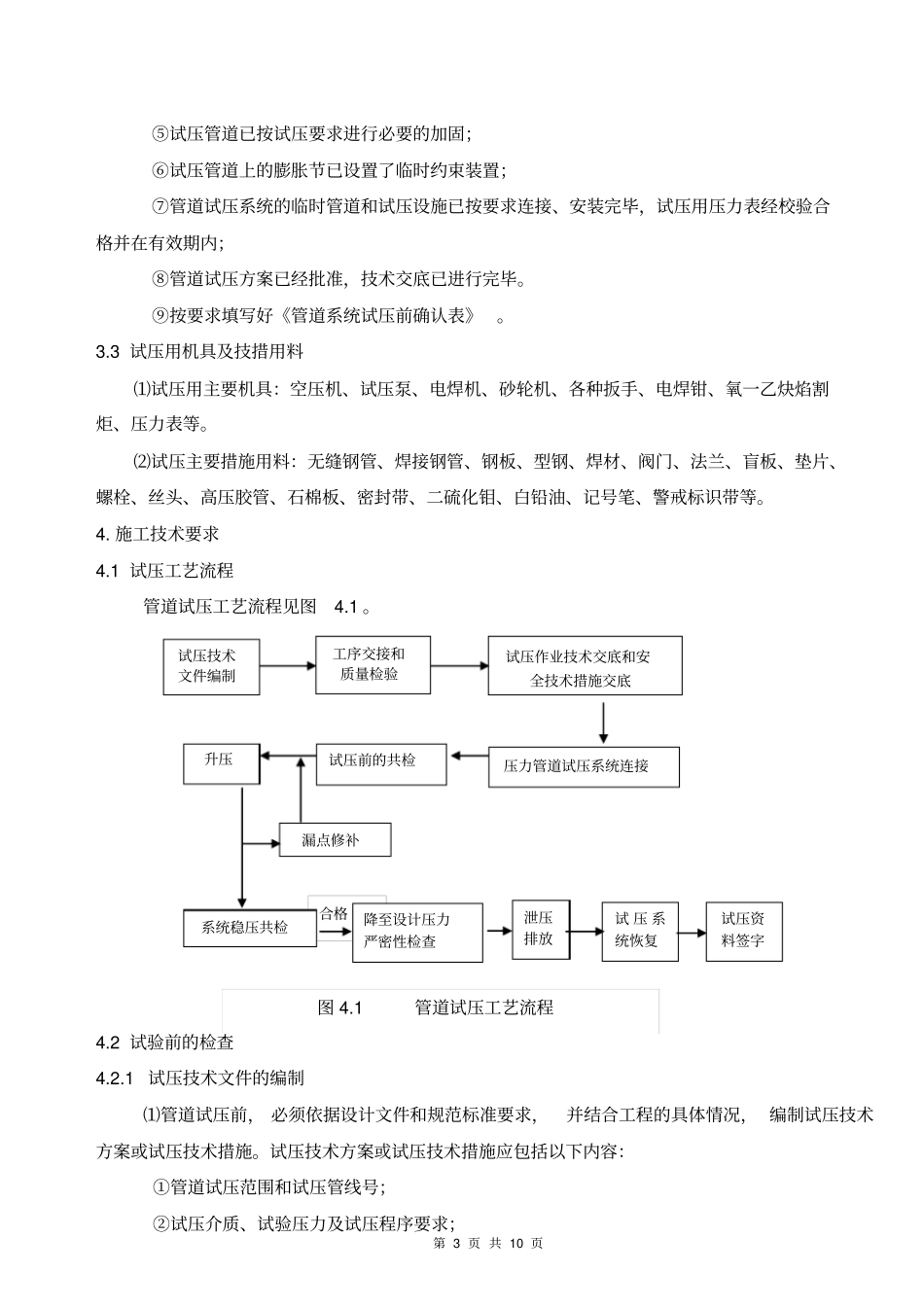

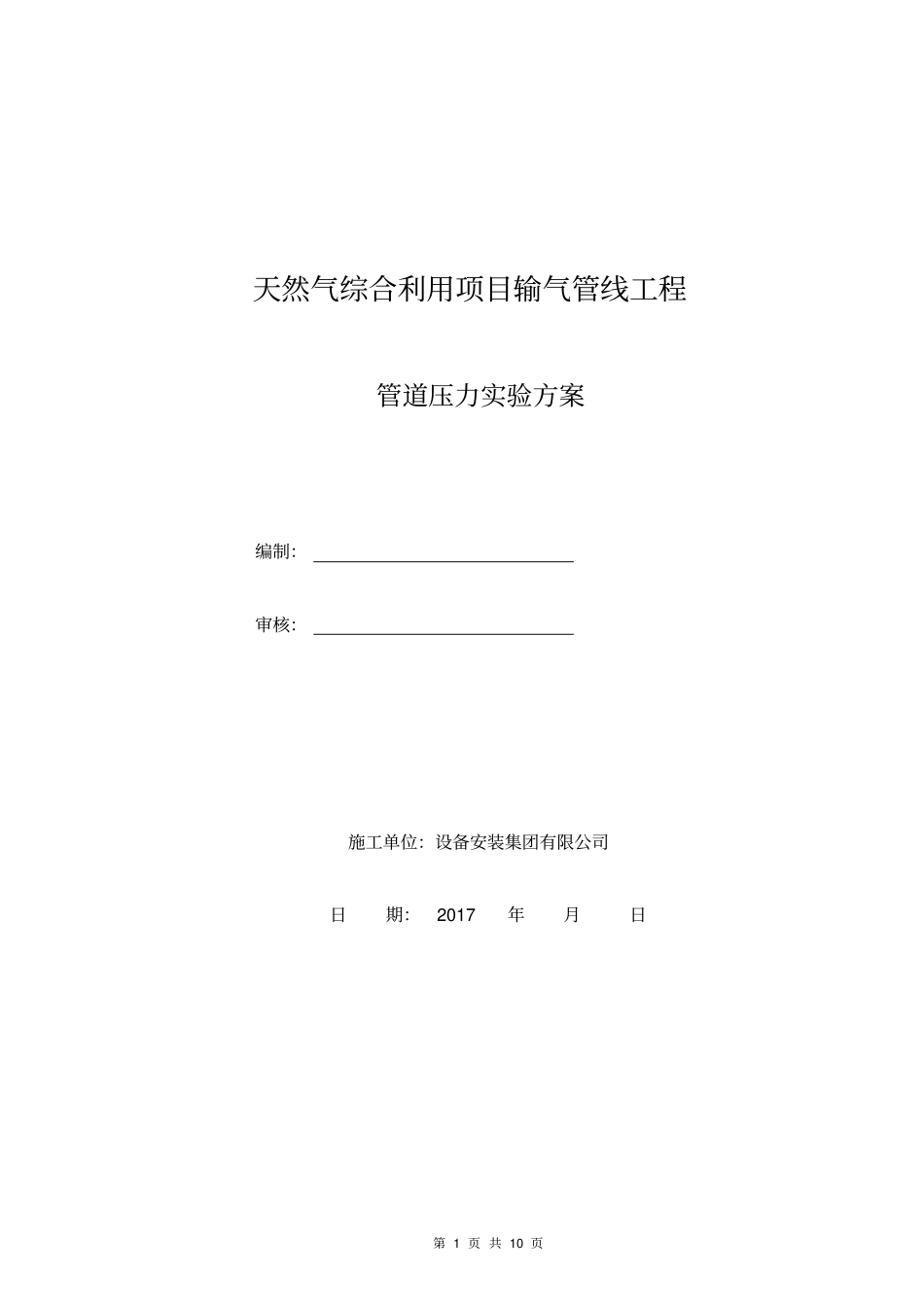

第 1 页 共 10 页天然气综合利用项目输气管线工程管道压力实验方案编制：审核：施工单位：设备安装集团有限公司日期： 2017 年月日第 2 页 共 10 页1. 工程概况天然气综合利用项目输气管线工程由燃气设计有限公司设计，由设备安装集团有限公司施工。为了检验管道的安装质量，需要对已经安装完成、探伤合格后的管线进行压力试验。为了使试验的过程完全符合设计和相应的国家标准规范要求（本管线设计压力为10MPa。水试压为设计压力的 1.5 倍，严密性实验为设计压力； 气压实验为设计压力的1.15 倍，严密性实验为设计压力。 ），特编制本方案。2. 编制依据《石油天然气站内工艺管道工程施工规范》GB50540-2009 《钢制管道焊接及验收》 SY/T4103-2006 《石油天然气钢制管道无损检测》SY/T4109-2013 《钢制管道外腐蚀控制规范》GB/T212447-2008 《液体石油管道压力实验》GB/T16805-2009 本公司绘制的试压流程图。3. 施工准备3.1 试压技术准备⑴管道压力试验前，必须根据设计文件、施工标准规范编制详细的试压技术方案，并根据工艺系统和试验压力绘制试压流程图。⑵试验前，施工技术负责人必须对施工人员进行详细的压力试验作业技术交底和压力试验安全技术交底。⑶管道试验的组织机构已建立，组织人员、施工人员齐全到位，分工明确，责任落实。⑷管道压力试验所需的机具设备、计量器具、 技术措施手段材料必须准备齐全。试压用气源、水源均已落实。计量器具均已调校，且在复检期内。⑸试压范围内的压力管道的焊接、无损检测工作已全部结束，并经检查、检验合格，静电接地板焊接完成。管道安装工程除涂漆、绝热外，已按设计图纸全部完成。3.2 试压条件管道试压系统试压前，施工单位应会同监理单位对管道试压系统进行共检，试压系统应具备下列条件：①管道已按图纸要求安装完毕，阀门安装方向应符合介质流向要求；②试压系统中不允许参与试压的部件及设备等已进行隔离，临时盲板设置正确，且已逐一编号、记录并已做挂牌标识；③管道支架数量、位置、结构等均符合设计要求；第 3 页 共 10 页⑤试压管道已按试压要求进行必要的加固；⑥试压管道上的膨胀节已设置了临时约束装置；⑦管道试压系统的临时管道和试压设施已按要求连接、安装完毕，试压用压力表经校验合格并在有效期内；⑧管道试压方案已经批准，技术交底已进行完毕。⑨按要求填写好《管道系统试压前确认表》。3.3 试压用机具及技措用料⑴试压用主要机具：空压机...
