门式钢管脚手架梁支撑系统计算资料

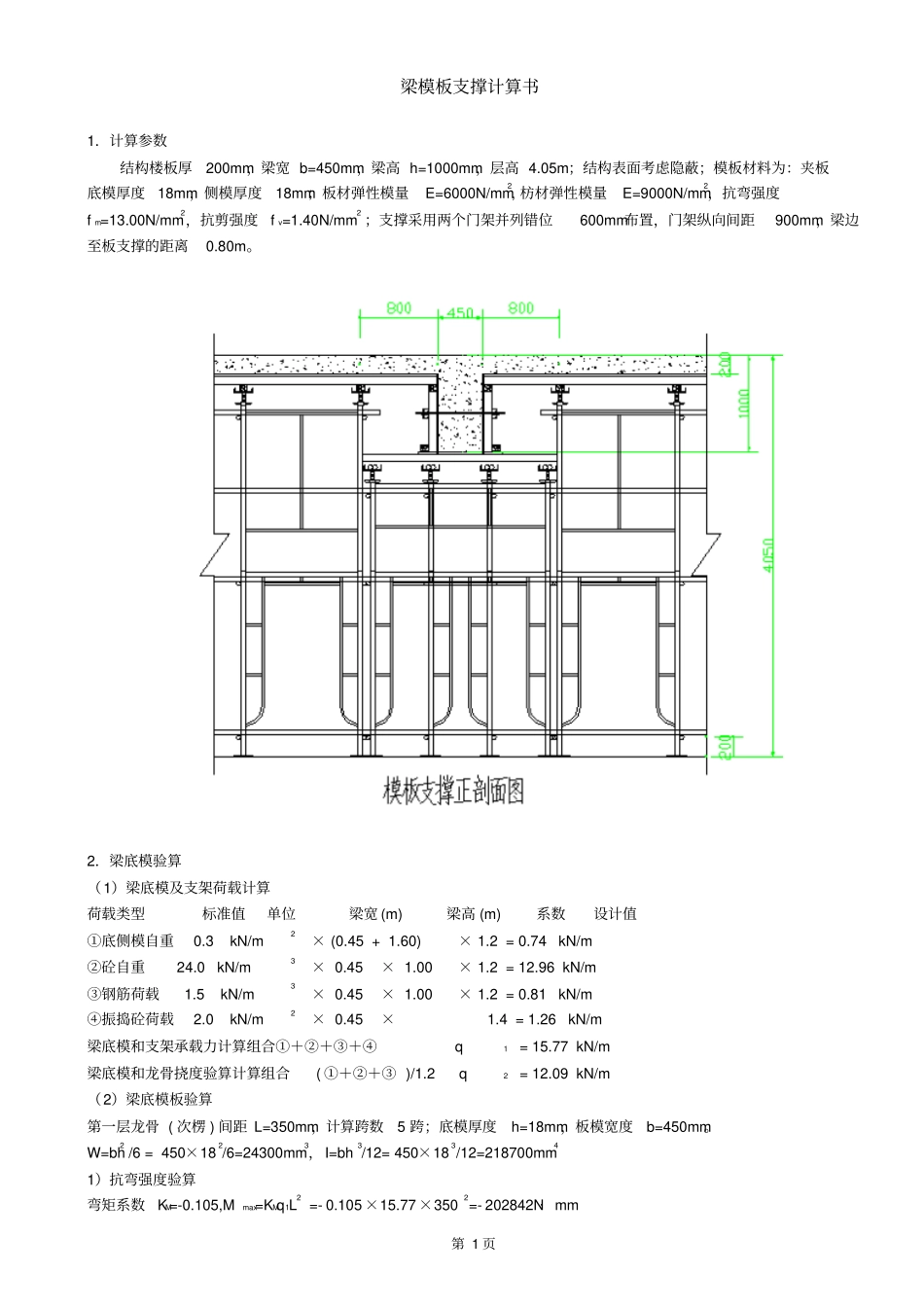

第 1 页梁模板支撑计算书1．计算参数结构楼板厚200mm，梁宽 b=450mm，梁高 h=1000mm，层高 4.05m；结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm，侧模厚度18mm；板材弹性模量E=6000N/mm2, 枋材弹性模量E=9000N/mm2，抗弯强度f m=13.00N/mm2，抗剪强度f v=1.40N/mm2 ；支撑采用两个门架并列错位600mm布置，门架纵向间距900mm，梁边至板支撑的距离0.80m。2．梁底模验算（1）梁底模及支架荷载计算荷载类型标准值单位梁宽 (m) 梁高 (m) 系数设计值①底侧模自重 0.3 kN/m2× (0.45 + 1.60) × 1.2 = 0.74 kN/m②砼自重 24.0 kN/m3× 0.45 × 1.00 × 1.2 = 12.96 kN/m③钢筋荷载 1.5 kN/m3× 0.45 × 1.00 × 1.2 = 0.81 kN/m④振捣砼荷载 2.0 kN/m2× 0.45 × 1.4 = 1.26 kN/m 梁底模和支架承载力计算组合①＋②＋③＋④ q1 = 15.77 kN/m 梁底模和龙骨挠度验算计算组合( ①＋②＋③ )/1.2 q2 = 12.09 kN/m （2）梁底模板验算第一层龙骨 ( 次楞 ) 间距 L=350mm，计算跨数5 跨；底模厚度h=18mm，板模宽度b=450mm。W=bh2 /6 = 450×182/6=24300mm3，I=bh3/12= 450×183/12=218700mm41）抗弯强度验算弯矩系数KM=-0.105,Mmax=KMq1L2 =- 0.105 ×15.77 ×3502=- 202842N· mm第 2 页σ =Mmax/W=202842/24300=8.35N/mm2 梁底模抗弯强度σ =8.35N/mm2＜f m=13.00N/mm2, 满足要求。2）抗剪强度验算剪力系数KV=0.606,Vmax=KVq1L=0.606 ×15.77 ×350=3345Nτ =3Vmax/ （2bh）=3×3345/(2 ×450×18)=0.62 N/mm2梁底模抗剪强度τ =0.62N/mm2＜f v=1.40N/mm2, 满足要求。3）挠度验算挠度系数Kυ =0.644,q2=12.09kN/m υmax=Kυ q2 L4/(100EI)=0.644 ×12.09 ×3504/(100 ×6000×218700)=0.89mm [ υ ]=350/250=1.40 mm 梁底模挠度 υmax=0.89mm＜[ υ ]=1.40mm, 满足要求。计算图内力图如下图（3）第一层龙骨 ( 次楞 ) 验算门架宽度L=1200mm，门架错位尺寸L2=600mm，梁宽度 b=450mm。第一层龙骨 (次楞 ) 采用木枋 b=80mm,h=80mm W=bh2/6= 80×802/6=85333mm3，I=bh3/12= 80×803/12=3413333mm4a . 梁传荷载计算q=q1×第一层龙骨 ( 次楞 ) 间距 / 梁宽 =15.77 ×350/450=12.27 kN/m b．板传荷载计算P 板重量 =1.2 ×( 板厚度× 25＋模板重) ＋1.4 ×活载 =1.2 ×(0.20 ×25+0.30)+1.4 ×2.50=9.86kN/m2...
