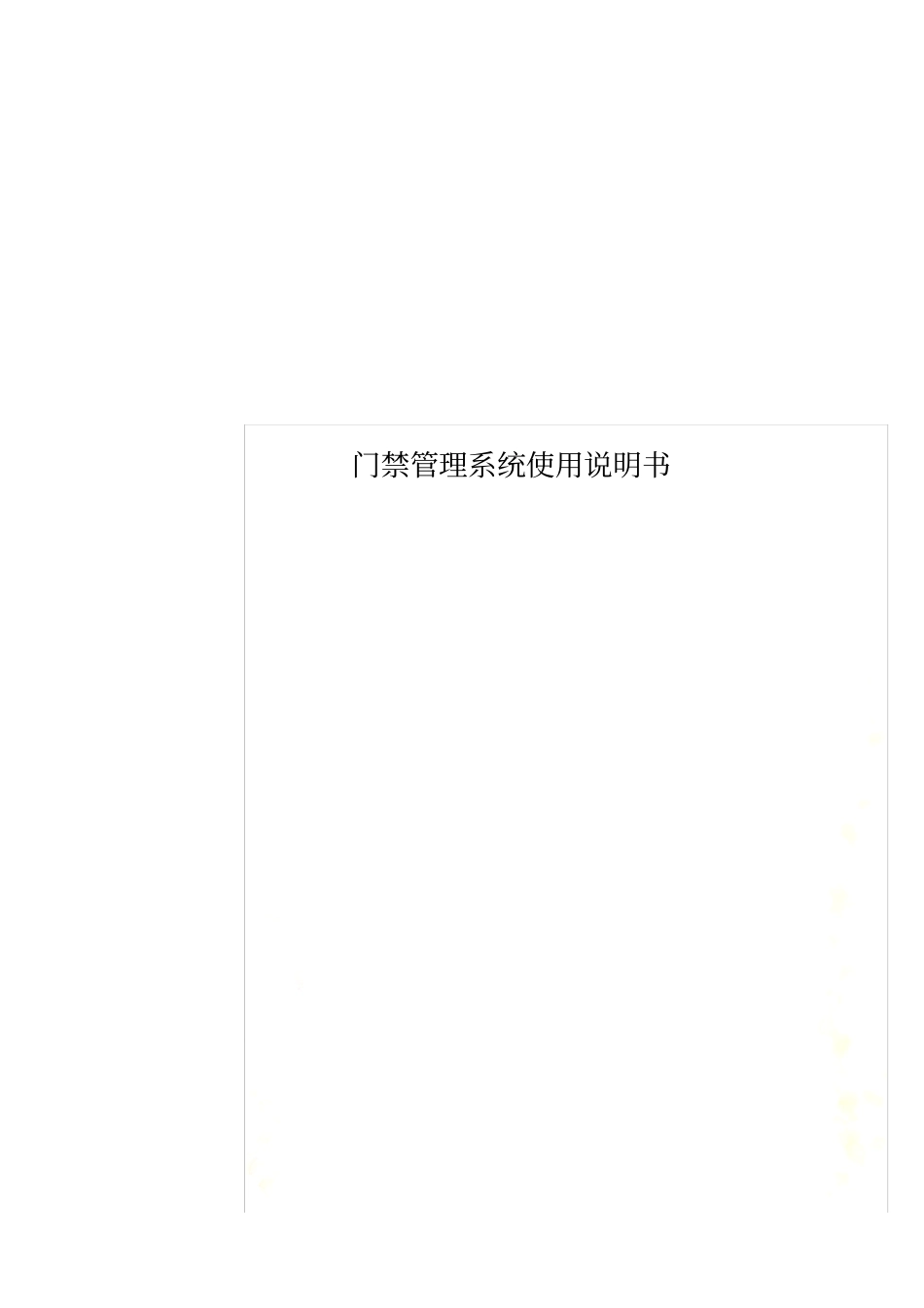

门禁管理系统使用说明书

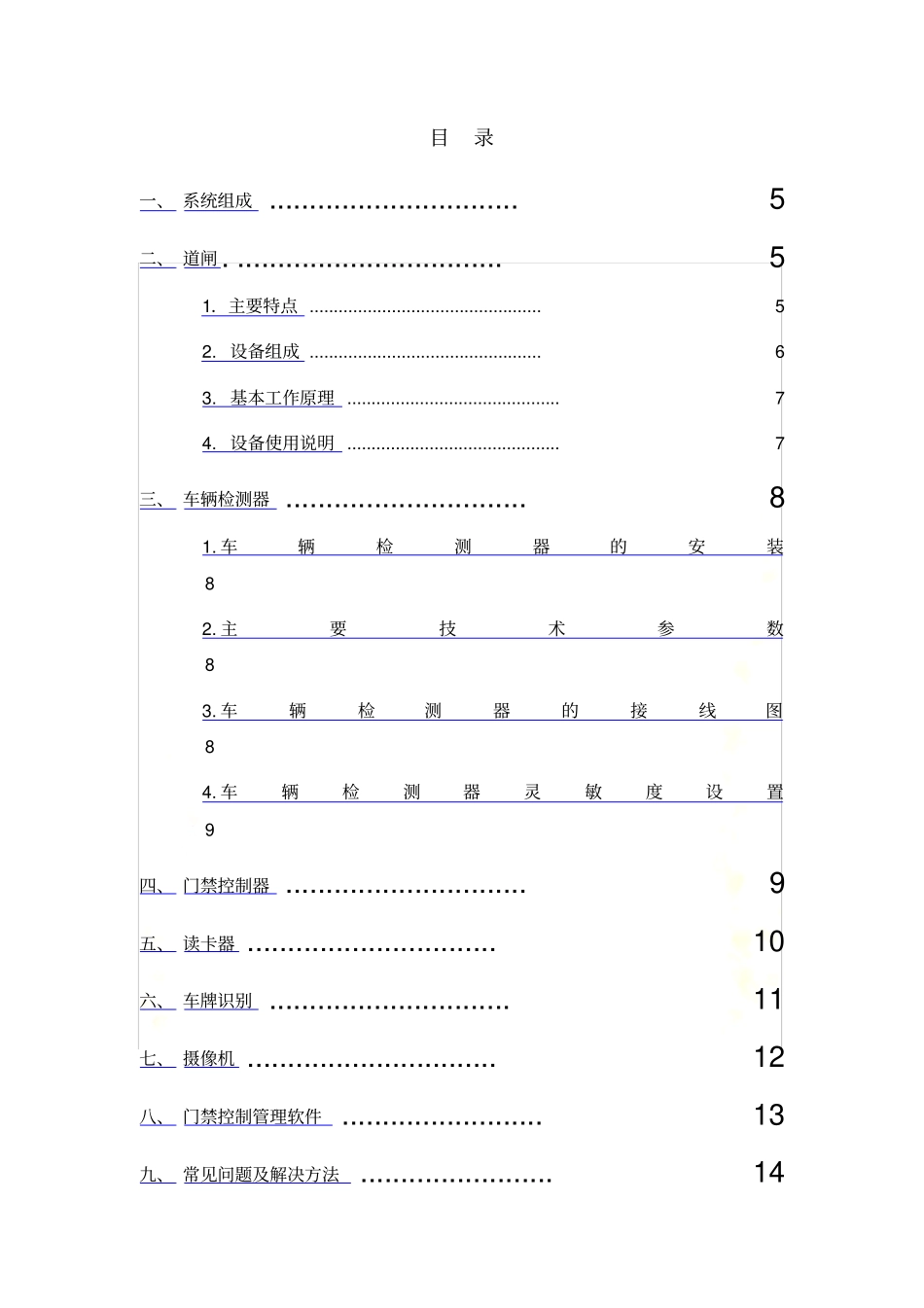

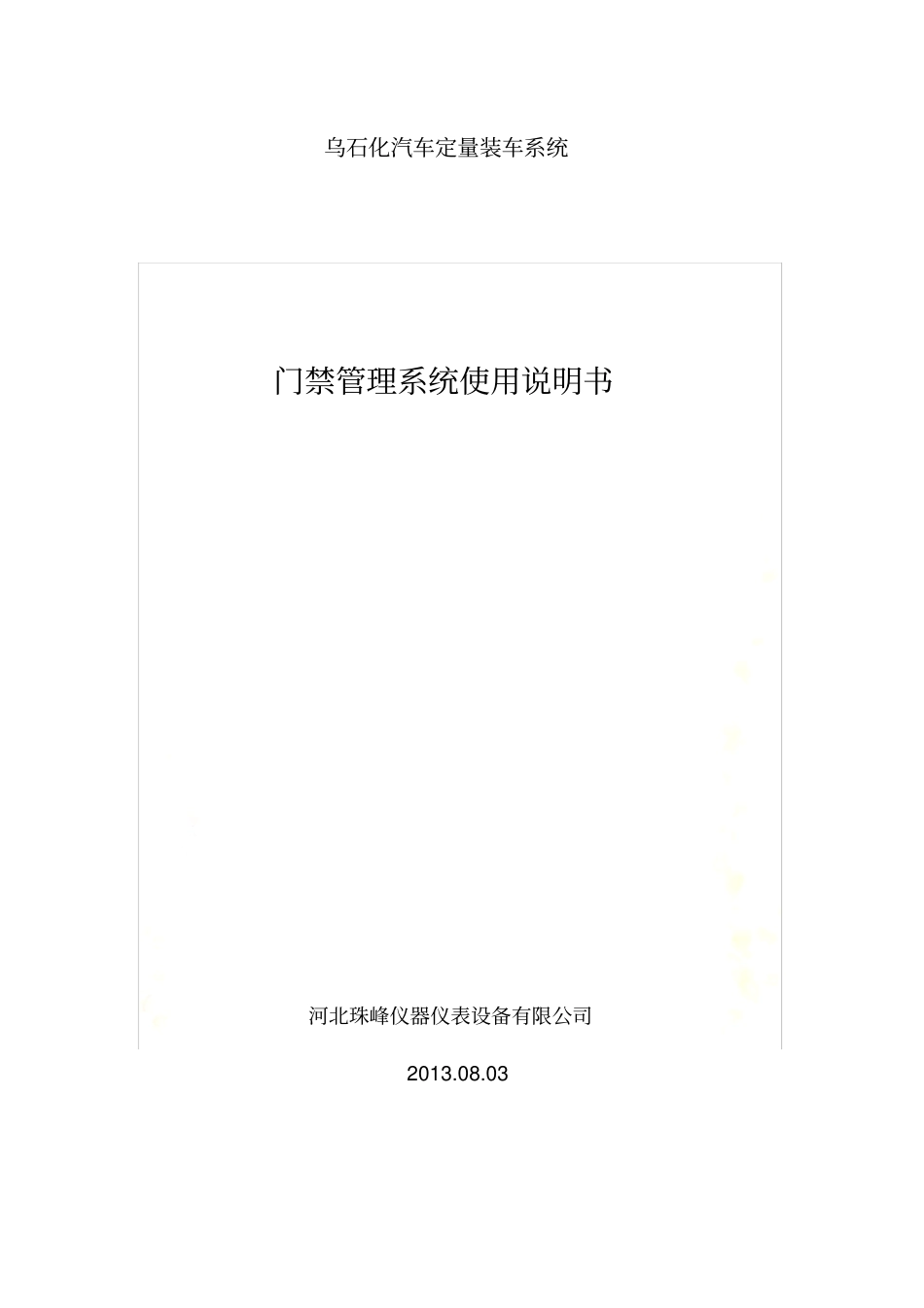

门禁管理系统使用说明书乌石化汽车定量装车系统门禁管理系统使用说明书河北珠峰仪器仪表设备有限公司2013.08.03 目录一、 系统组成 ............................... 5 二、 道闸. ................................. 5 1．主要特点 ................................................ 5 2. 设备组成 ................................................ 6 3. 基本工作原理 ............................................ 7 4. 设备使用说明 ............................................ 7 三、 车辆检测器 .............................. 8 1. 车辆检测器的安装8 2. 主要技术参数8 3. 车辆检测器的接线图8 4. 车辆检测器灵敏度设置9 四、 门禁控制器 .............................. 9 五、 读卡器 ............................... 10 六、 车牌识别 .............................. 11 七、 摄像机 ............................... 12 八、 门禁控制管理软件 ......................... 13 九、 常见问题及解决方法 ........................ 14 一、系统组成门禁管理系统由行人出入口读卡器、行人大门电磁锁、车辆出入口道闸、摄像机、白光灯、车牌识别仪、控制主机、数据存储服务器等组成。门禁控制系统组成二、道闸车辆出入口道闸采用深圳捷顺生成的JSDZ0203数字式道闸，该道闸采用先进的直流伺服技术和全电路无触点控制技术，使整机运行更加平稳、可靠。而且采用了数字化电路自学习检测功能，有效地杜绝砸车现象，使系统运行更安全可靠。并配备了标准的外接电气接口，可配置车辆检测器以及上位机，实现系统的自动控制。可广泛适用于道路管理、道路收费及停车场管理等系统中。1．主要特点1)外形美观大方，结构轻巧；部件标准化，可方便更换；箱体铝合金制作，防水防锈。2)集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠。3)系统具有极限位置自锁功能或人为抬杆报警功能( 可根据要求设定 ) 。4)采用先进的直流伺服控制技术，确保系统动作更加准确、平稳。5)全电路无触点控制，确保系统运行更加安全、可靠。6)采用PWM调速实现了无极变速，可根据现场需要在速度段内任意调整。7)按钮滚动菜单设置方式， 方便快捷设置闸机运行参数，可根据现场需要进行设置。8)采用数字化电路的自学习功能， 采集闸杆运行数据并进行计算来判断闸杆是否碰到障碍物，若检测碰到障...
