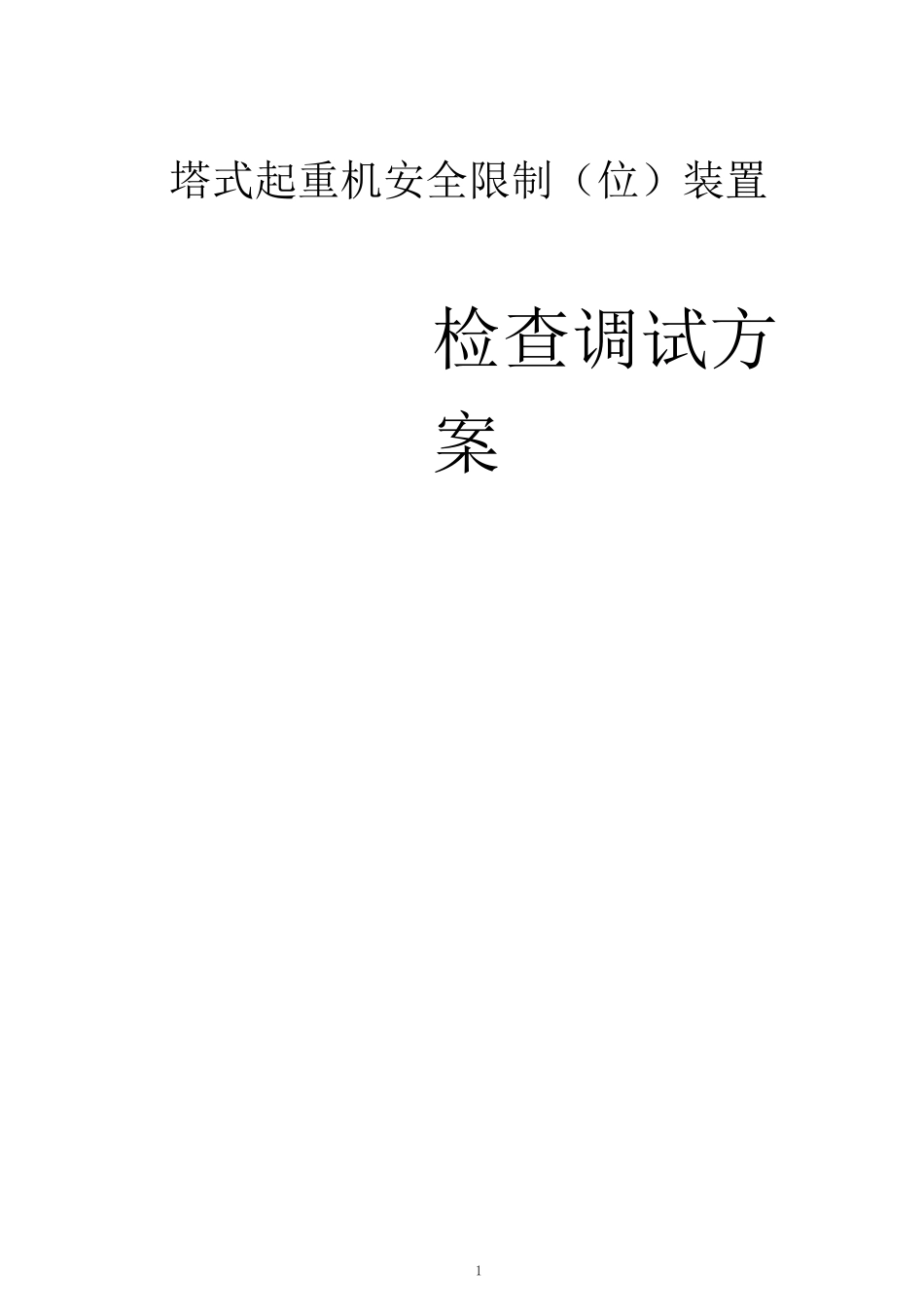

塔机安全装置检查调试方案

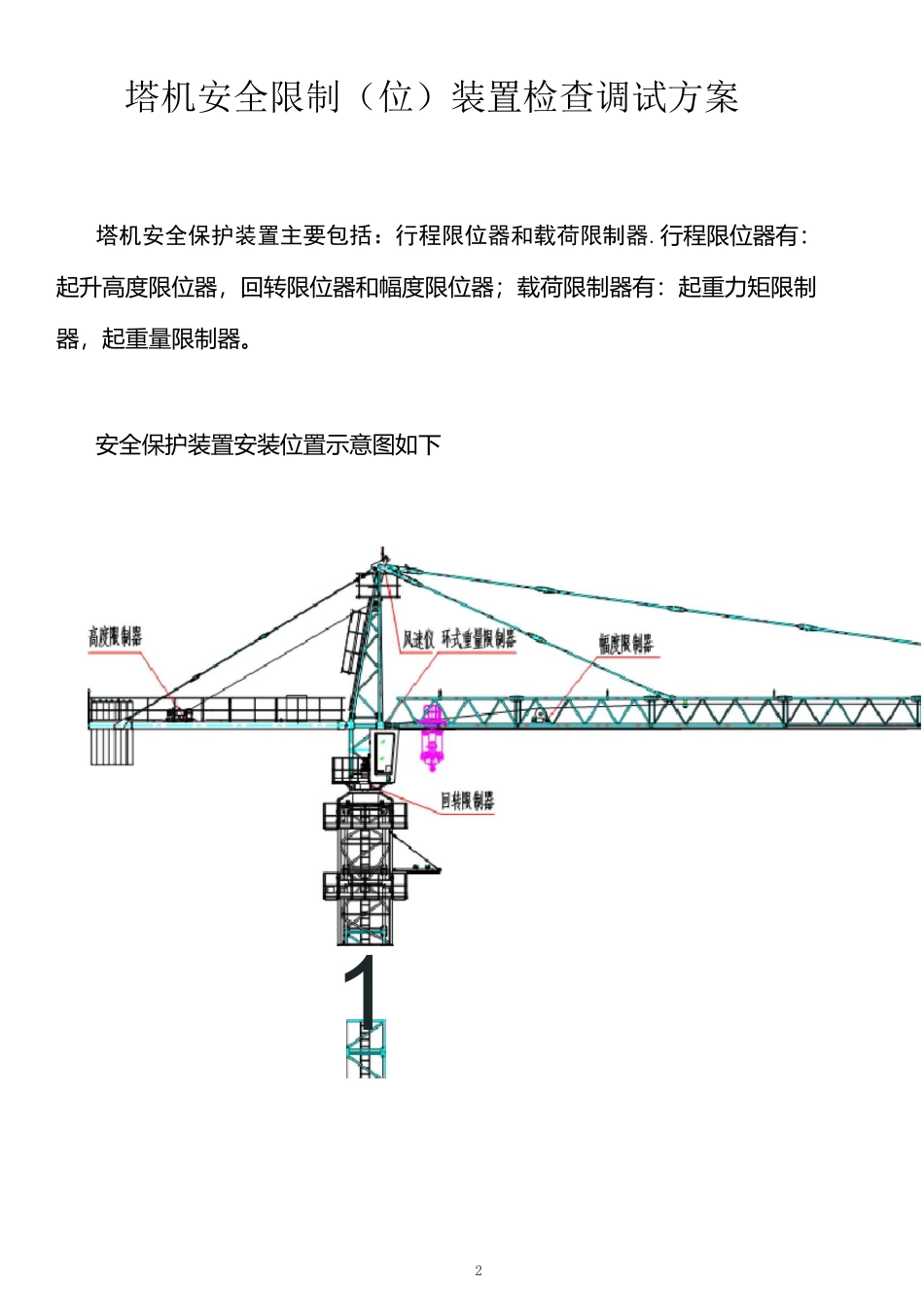

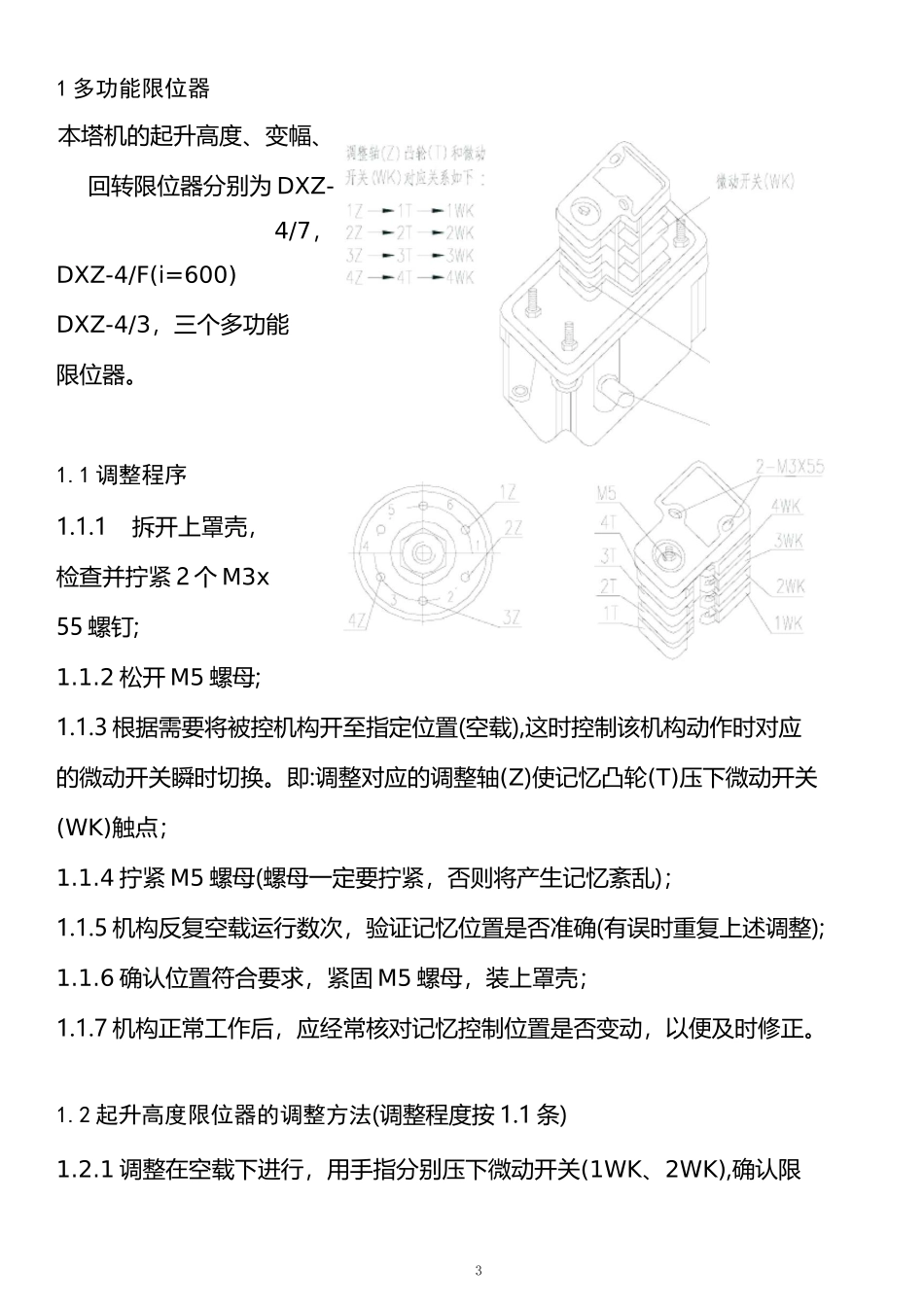

1塔式起重机安全限制（位）装置检查调试方案2塔机安全限制（位）装置检查调试方案塔机安全保护装置主要包括：行程限位器和载荷限制器.行程限位器有：起升高度限位器，回转限位器和幅度限位器；载荷限制器有：起重力矩限制器，起重量限制器。安全保护装置安装位置示意图如下131 多功能限位器本塔机的起升高度、变幅、回转限位器分别为 DXZ-4/7，DXZ-4/F(i=600)DXZ-4/3，三个多功能限位器。1.1 调整程序1.1.1拆开上罩壳，检查并拧紧 2 个 M3x55 螺钉;1.1.2 松开 M5 螺母;1.1.3 根据需要将被控机构开至指定位置(空载),这时控制该机构动作时对应的微动开关瞬时切换。即:调整对应的调整轴(Z)使记忆凸轮(T)压下微动开关(WK)触点；1.1.4 拧紧 M5 螺母(螺母一定要拧紧，否则将产生记忆紊乱)；1.1.5 机构反复空载运行数次，验证记忆位置是否准确(有误时重复上述调整);1.1.6 确认位置符合要求，紧固 M5 螺母，装上罩壳；1.1.7 机构正常工作后，应经常核对记忆控制位置是否变动，以便及时修正。1.2 起升高度限位器的调整方法(调整程度按 1.1 条)1.2.1 调整在空载下进行，用手指分别压下微动开关(1WK、2WK),确认限4制提升或下降的微动开关是否正确;1.2.2提升极限限位时，使载重小车与吊钩滑轮的最小距离不小于 1 米时，调动(1Z)轴，使凸轮(1T)动作并压下微动开关(1WK)换接。拧紧 M5 螺母；1.2.3 用户根据需要可通过 2WK 以防止操作失误，使下降时吊钩在接触地面前(确保卷筒上不少 3 圈钢丝绳时),能终止下降运动,其调整方法同 1.1 条(2Z-2T-2WK).1.3回转限位器调整方法(调整程序同 1.1)1.3.1在起重臂处于安装位置(电缆处于自由状态)时调整回转限位器；1.3.2 调整在空载下进行，用手指逐个压下微动开关(WK)确认控制左右方向的微动开关(WK)是否正确；1.3.3 向左回转 540°(1.5 圈)按 8.1.1 条程序，调动调整轴(4Z)使凸轮(4T)动作至使微动开关(4WK)瞬时换接，然后拧紧 M5 螺母；1.3.4 向右回转 1080。(3 圈)按 8.1.1 条程序，调动调整轴(1Z)，使凸轮(1T)动作至微动开关(1WK)瞬时换接，并拧紧 M5 螺母；1.3.5 验证左右回转动作。1.4幅度限位器的调整方法(调整程序同 1.1 条)1.4.1向外变幅及减速和起重臂臂尖极限限位:将载重小车开到距起重臂臂尖缓冲器 1.5m 处，调整轴(2Z)使记忆凸轮(2T)转至将微动开关(2WK)动作5换接。(调整时应同时使凸轮(3T)与(2T)重叠，以避免在制动前发生减速干扰)，并拧紧 M5 螺母...
