同步带选型步骤VIP免费

同步带选型步骤_第1页
1/8
同步带选型步骤_第2页
2/8
同步带选型步骤_第3页
3/8

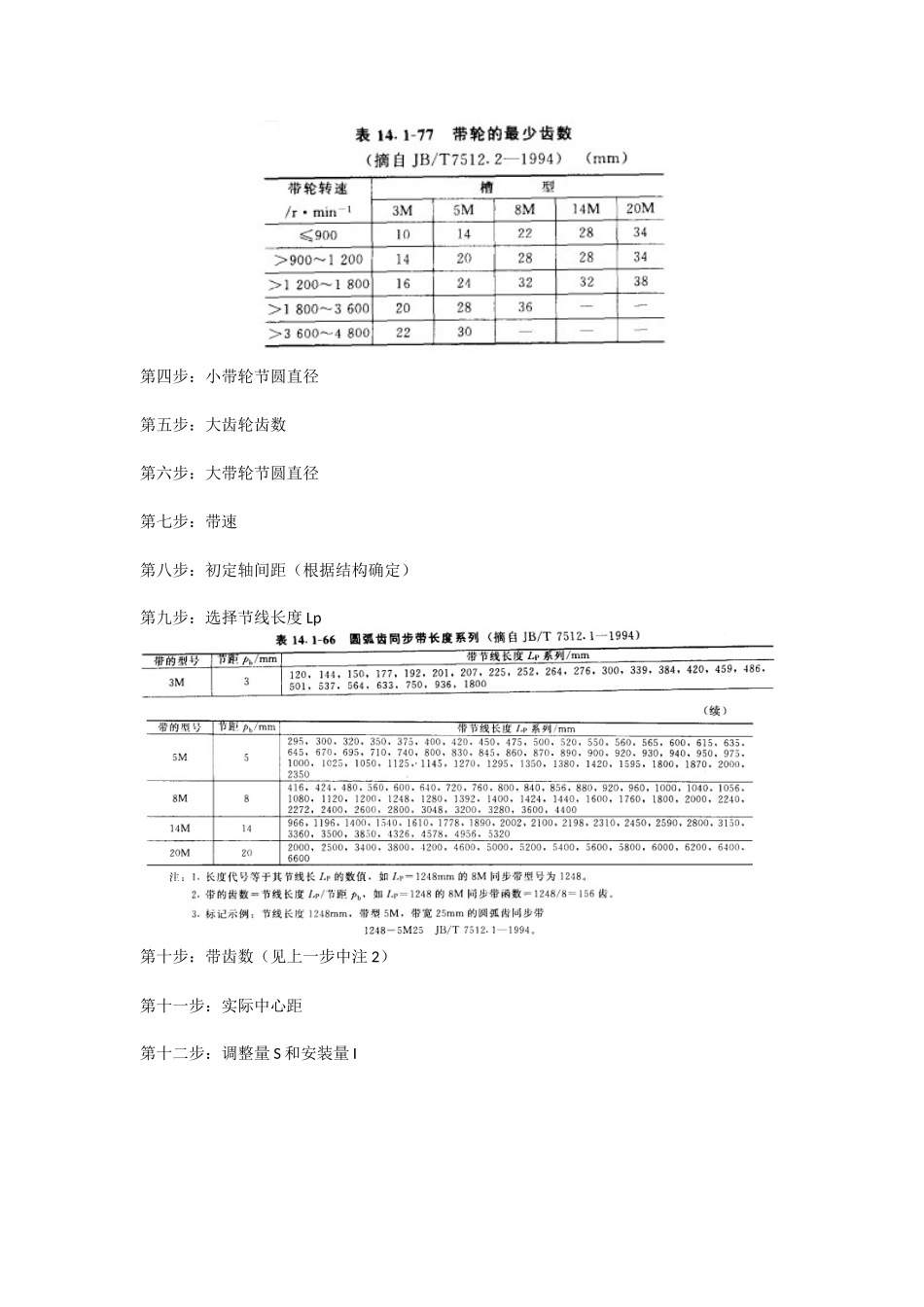

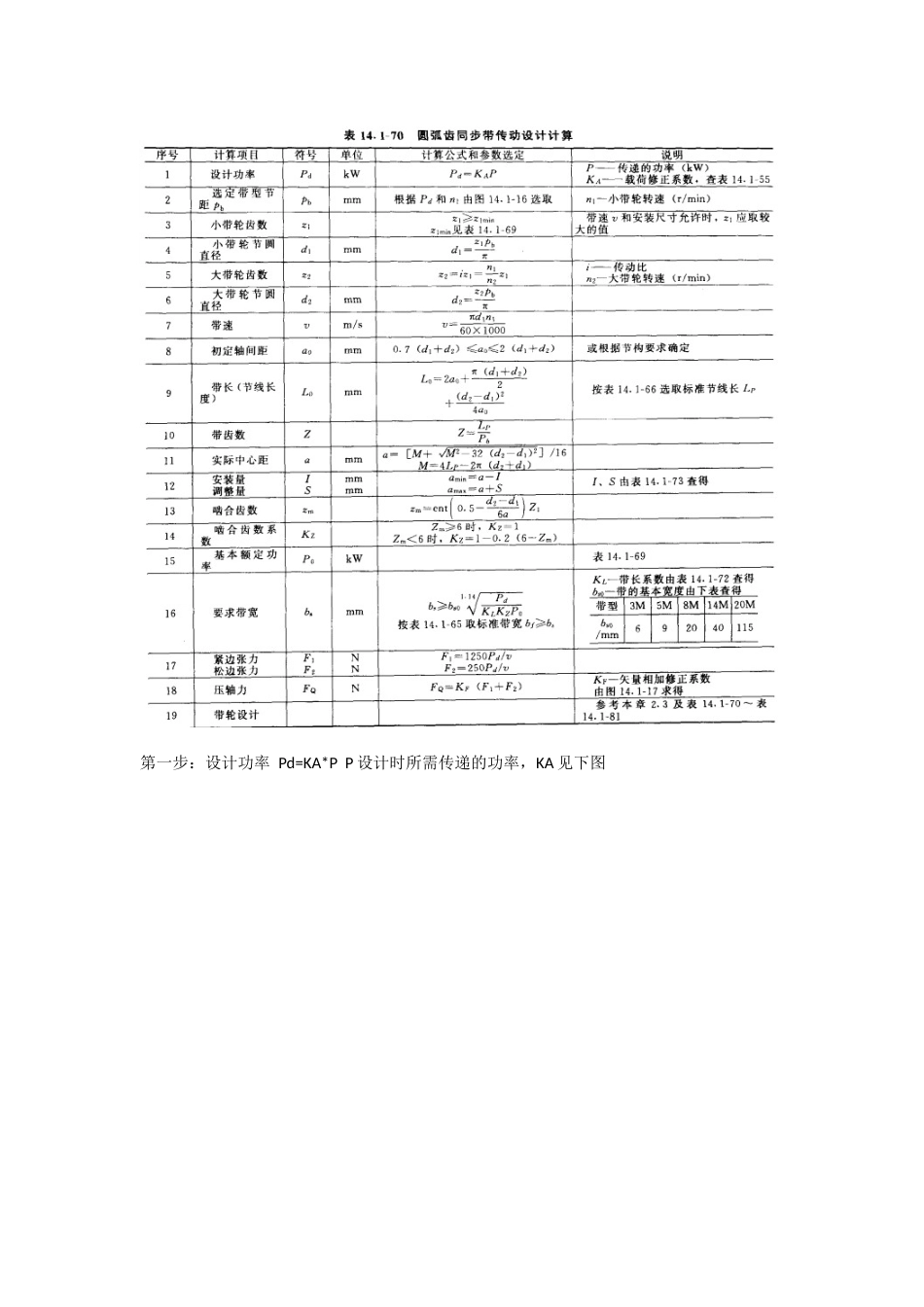

第一步:设计功率Pd=KA*PP设计时所需传递的功率,KA见下图第二步:选定带型节距Pb,根据Pd和nt由下图选取第三步:小带轮齿数Z1>=Z1min第四步:小带轮节圆直径第五步:大齿轮齿数第六步:大带轮节圆直径第七步:带速第八步:初定轴间距(根据结构确定)第九步:选择节线长度Lp第十步:带齿数(见上一步中注2)第十一步:实际中心距第十二步:调整量S和安装量I第十三步:啮合齿数zm第十四步:啮合齿数系数Kz第十五步:基本额定功率P0第十六步:求带宽第十七步:紧边张力F1和松边张力F2第十八步:压轴力FQ=KF*(F1+F2)第十九步:带轮设计总结:确定一根同步带,需要带型、带长及带宽(1)带长L0的确定带长公式:,可知带长与a0、d1、d2有关,而,,可知带长与大小带轮齿数Z1、Z2及节距Pb有关。1.1节距Pb的确定根据设计功率Pd=KA*P及转数n选择带型,如带型3M1.2齿数的确定根据不同带型及转数,确定带轮的最小齿数(如带型3M、转数为3000时带轮的最小齿数20);再根据结构最终确定齿数带长确定后,查标准带长即可确定同步带的长度。(2)带宽的确定由公式可知:带宽与bs0、KL、KZ、P0、Pd有关,直接查取相关表格即可;在选取宽度时还要考虑实际情况。
