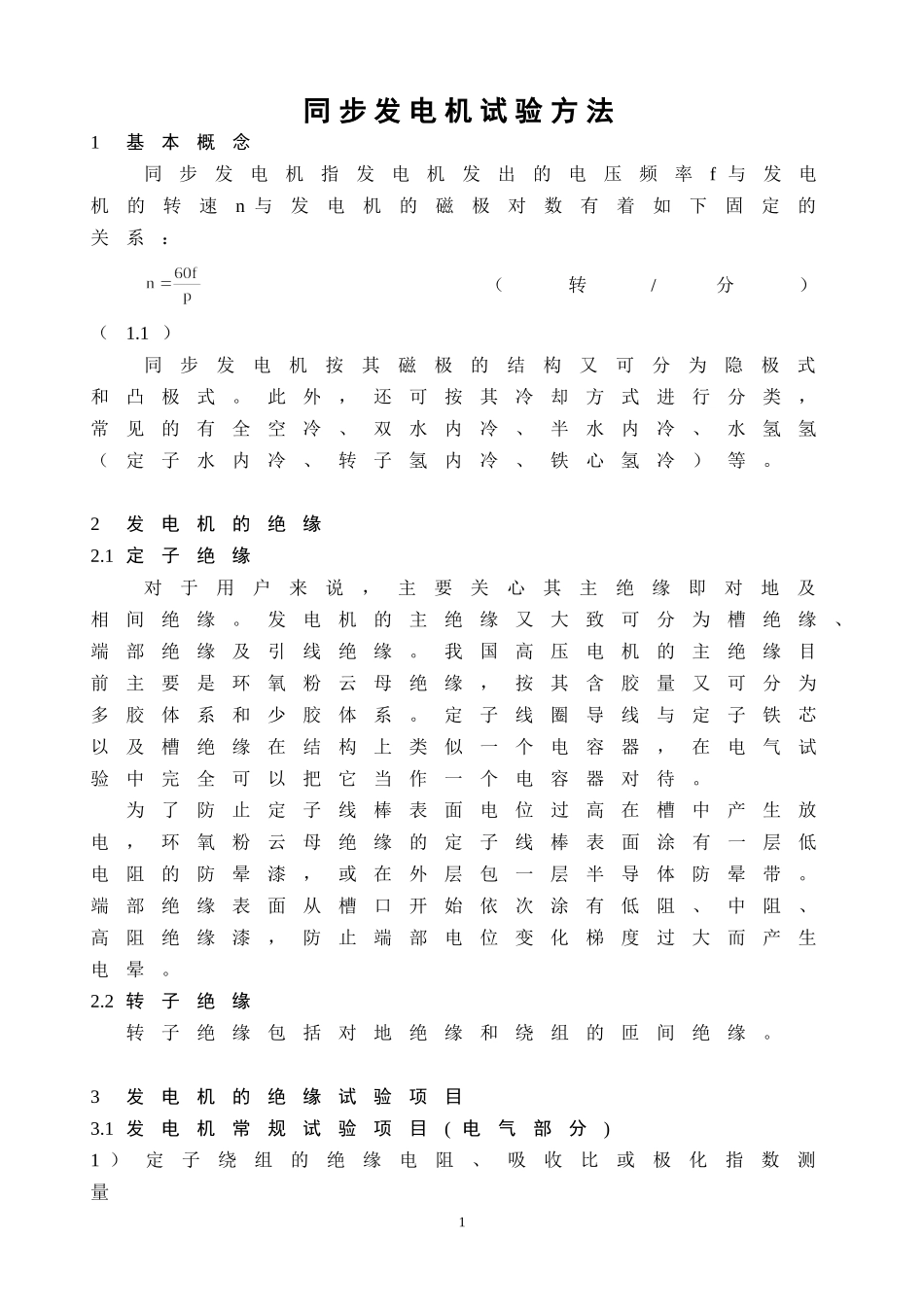

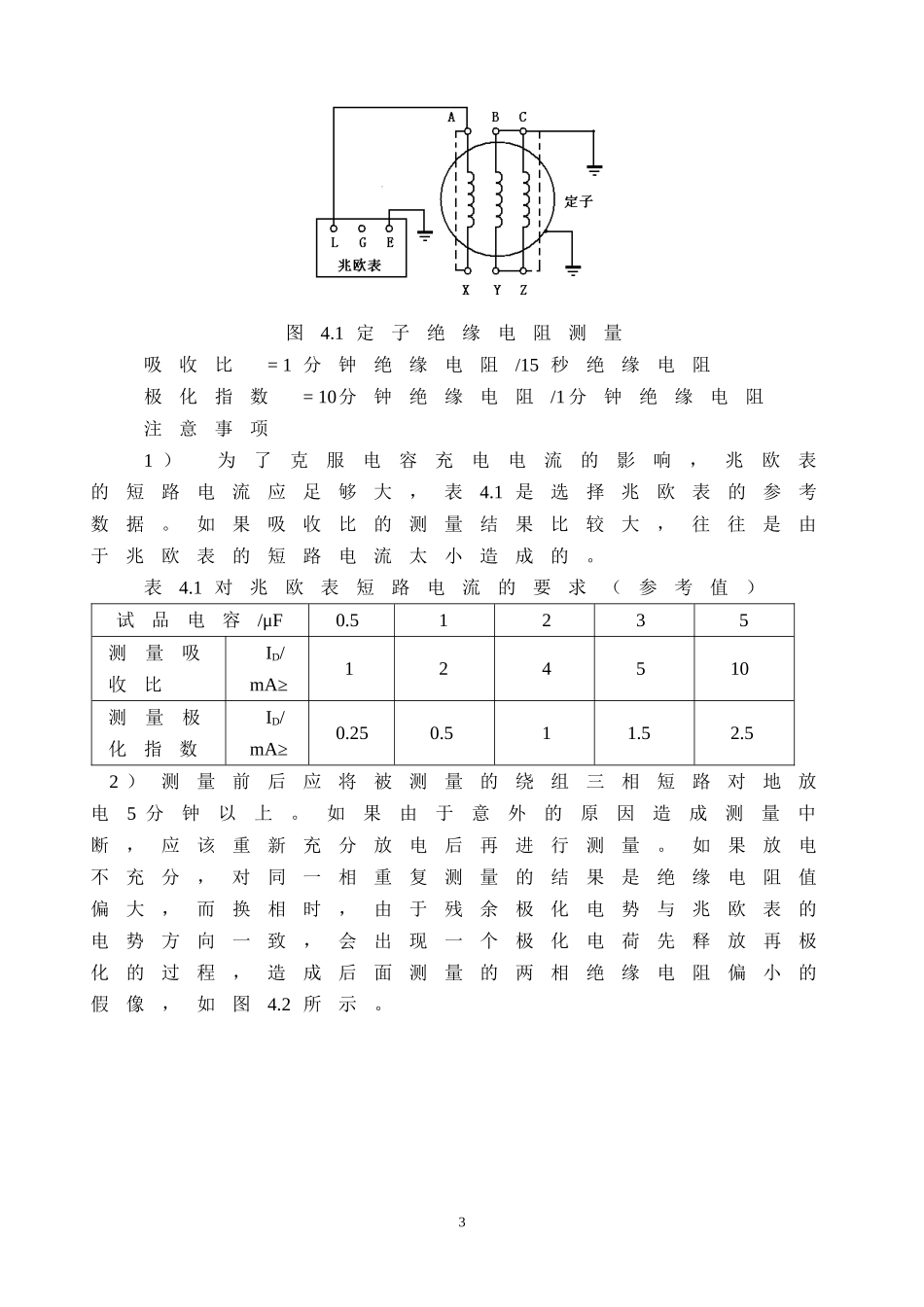

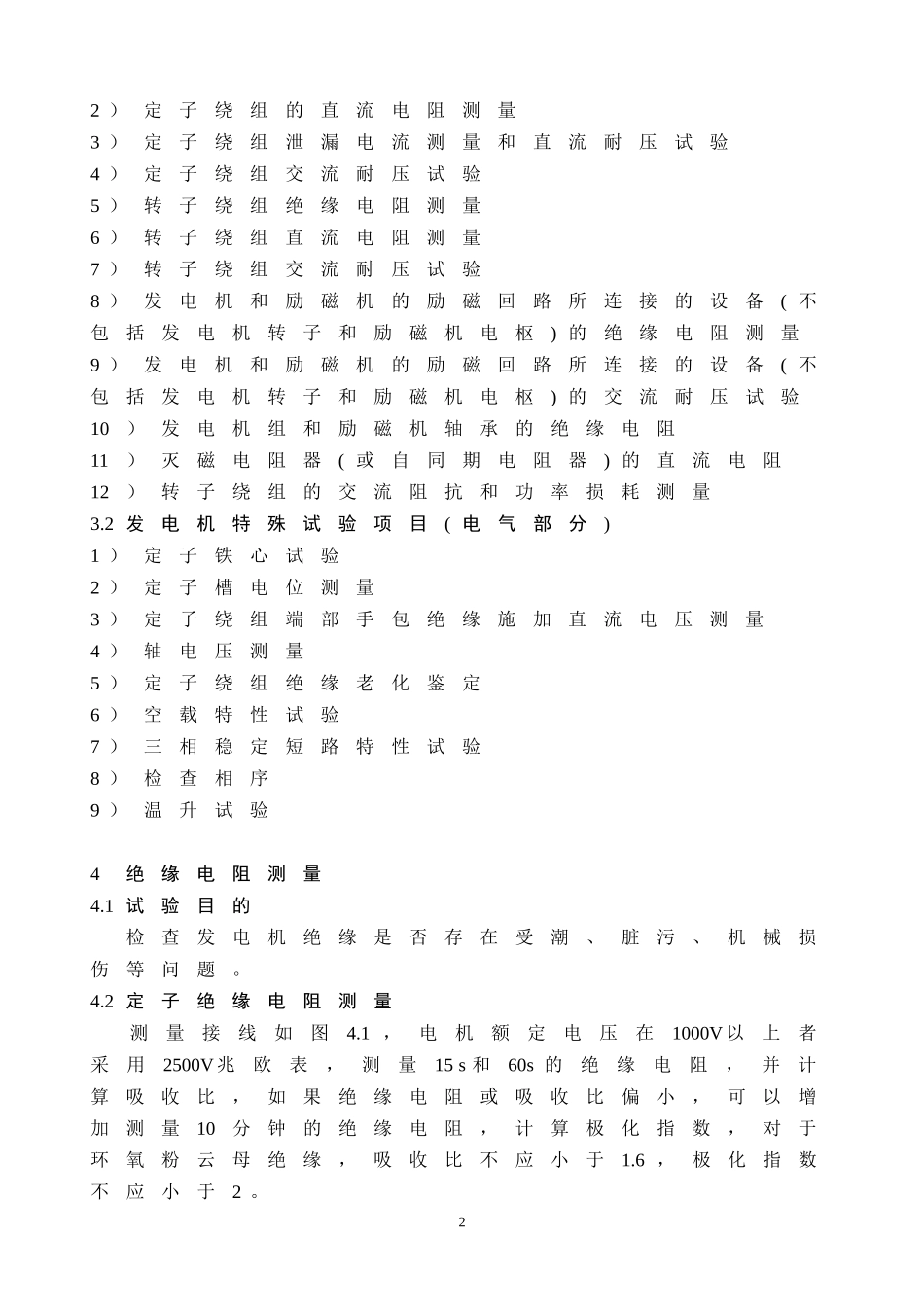

同步发电机试验方法1基本概念同步发电机指发电机发出的电压频率f与发电机的转速n与发电机的磁极对数有着如下固定的关系：（转/分）（1.1）同步发电机按其磁极的结构又可分为隐极式和凸极式。此外，还可按其冷却方式进行分类，常见的有全空冷、双水内冷、半水内冷、水氢氢（定子水内冷、转子氢内冷、铁心氢冷）等。2发电机的绝缘2.1定子绝缘对于用户来说，主要关心其主绝缘即对地及相间绝缘。发电机的主绝缘又大致可分为槽绝缘、端部绝缘及引线绝缘。我国高压电机的主绝缘目前主要是环氧粉云母绝缘，按其含胶量又可分为多胶体系和少胶体系。定子线圈导线与定子铁芯以及槽绝缘在结构上类似一个电容器，在电气试验中完全可以把它当作一个电容器对待。为了防止定子线棒表面电位过高在槽中产生放电，环氧粉云母绝缘的定子线棒表面涂有一层低电阻的防晕漆，或在外层包一层半导体防晕带。端部绝缘表面从槽口开始依次涂有低阻、中阻、高阻绝缘漆，防止端部电位变化梯度过大而产生电晕。2.2转子绝缘转子绝缘包括对地绝缘和绕组的匝间绝缘。3发电机的绝缘试验项目3.1发电机常规试验项目(电气部分)1）定子绕组的绝缘电阻、吸收比或极化指数测量12）定子绕组的直流电阻测量3）定子绕组泄漏电流测量和直流耐压试验4）定子绕组交流耐压试验5）转子绕组绝缘电阻测量6）转子绕组直流电阻测量7）转子绕组交流耐压试验8）发电机和励磁机的励磁回路所连接的设备(不包括发电机转子和励磁机电枢)的绝缘电阻测量9）发电机和励磁机的励磁回路所连接的设备(不包括发电机转子和励磁机电枢)的交流耐压试验10）发电机组和励磁机轴承的绝缘电阻11）灭磁电阻器(或自同期电阻器)的直流电阻12）转子绕组的交流阻抗和功率损耗测量3.2发电机特殊试验项目(电气部分)1）定子铁心试验2）定子槽电位测量3）定子绕组端部手包绝缘施加直流电压测量4）轴电压测量5）定子绕组绝缘老化鉴定6）空载特性试验7）三相稳定短路特性试验8）检查相序9）温升试验4绝缘电阻测量4.1试验目的检查发电机绝缘是否存在受潮、脏污、机械损伤等问题。4.2定子绝缘电阻测量测量接线如图4.1，电机额定电压在1000V以上者采用2500V兆欧表，测量15s和60s的绝缘电阻，并计算吸收比，如果绝缘电阻或吸收比偏小，可以增加测量10分钟的绝缘电阻，计算极化指数，对于环氧粉云母绝缘，吸收比不应小于1.6，极化指数不应小于2。2图4.1定子绝缘电阻测量吸收比=1分钟绝缘电阻/15秒绝缘电阻极化指数=10分钟绝缘电阻/1分钟绝缘电阻注意事项1）为了克服电容充电电流的影响，兆欧表的短路电流应足够大，表4.1是选择兆欧表的参考数据。如果吸收比的测量结果比较大，往往是由于兆欧表的短路电流太小造成的。表4.1对兆欧表短路电流的要求（参考值）试品电容/μF0.51235测量吸收比ID/mA≥124510测量极化指数ID/mA≥0.250.511.52.52）测量前后应将被测量的绕组三相短路对地放电5分钟以上。如果由于意外的原因造成测量中断，应该重新充分放电后再进行测量。如果放电不充分，对同一相重复测量的结果是绝缘电阻值偏大，而换相时，由于残余极化电势与兆欧表的电势方向一致，会出现一个极化电荷先释放再极化的过程，造成后面测量的两相绝缘电阻偏小的假像，如图4.2所示。3图4.2绕组相间电容对绝缘电阻测量的影响3）当测量结果不合格时，应首先排除穿墙套管、支柱瓷瓶的影响，如用干净的布进行擦拭，或在套管上用软铜线绕一个屏蔽电极，接于兆欧表的屏蔽端子上。如图4.3所示。图4.3对套管泄漏电流进行屏蔽的接线4）如果绝缘电阻和吸收比都很小，说明绝缘有受潮的可能，应对绕组进行烘干处理。对大型电机可采用三相稳定短路的方式升流烘干或采用直流电流进行升温烘干，水内冷机组可通热水烘干，中小型电机可用电热元件、大功率白炽灯或机组自带的加热元件进行烘干。4.3转子绝缘电阻测量1）使用1000V兆欧表进行测量，转子水内冷的电机用500V兆欧表测量。2）测量绕组（滑环）对转子本体（大轴）的绝缘电阻。43）不测量吸收比。4.4轴承座绝缘电阻测量测量目的：由于发电机磁通不对称会在大轴上产生轴电压，为了防止轴电压与轴承间的环流烧坏轴瓦，通常将励磁机侧的轴承与地绝缘。典...
