闸门启闭机安装施工方案

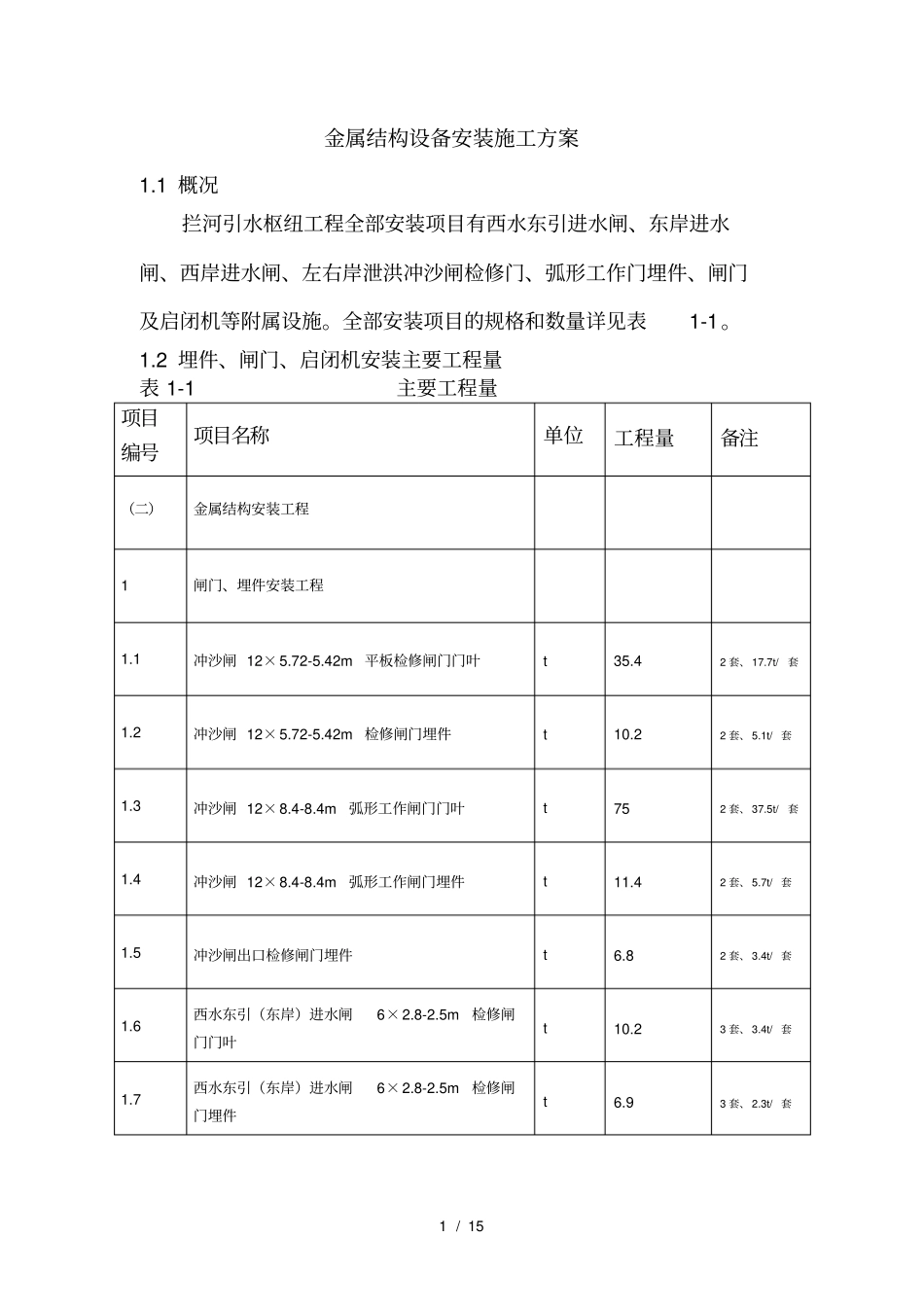

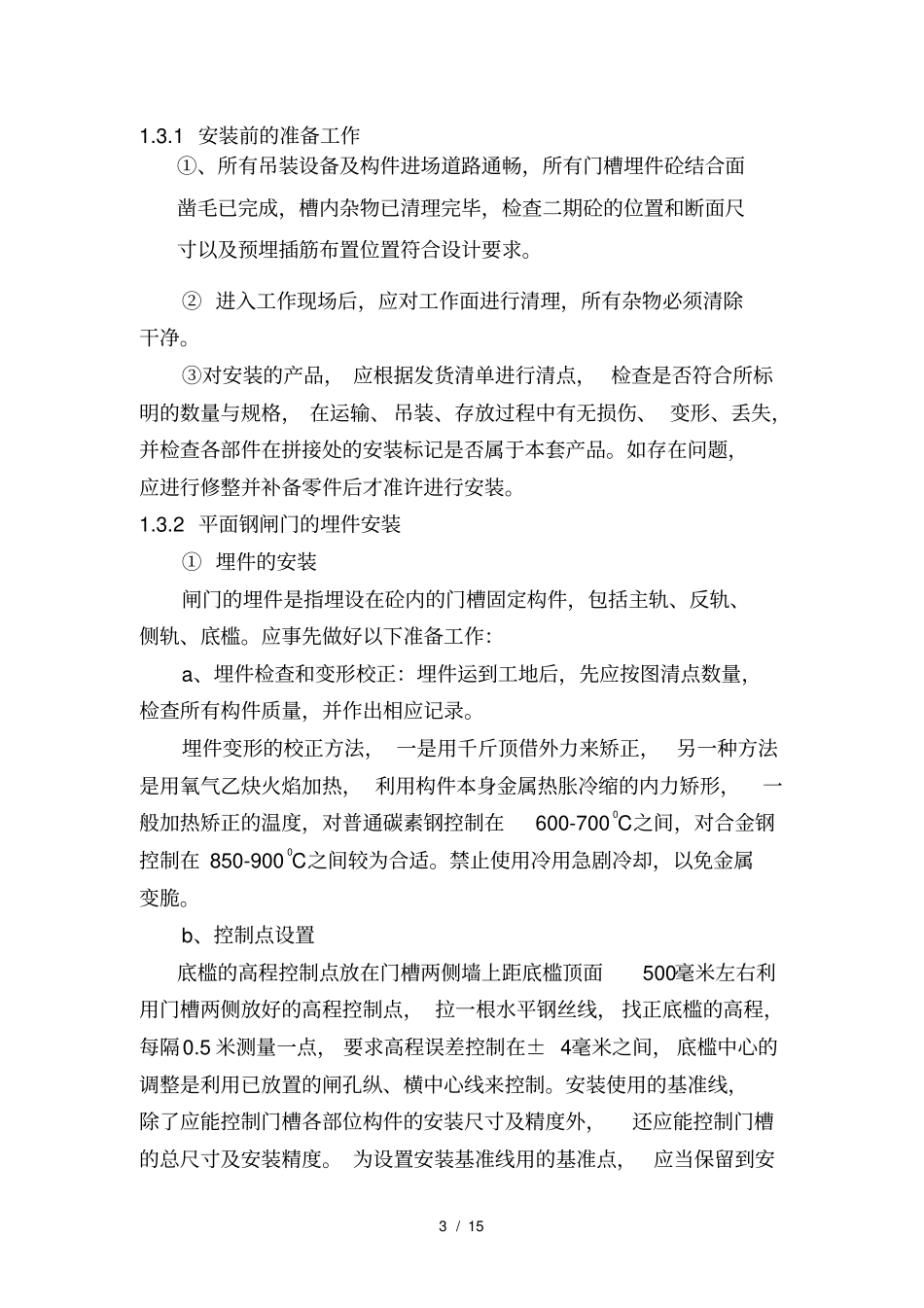

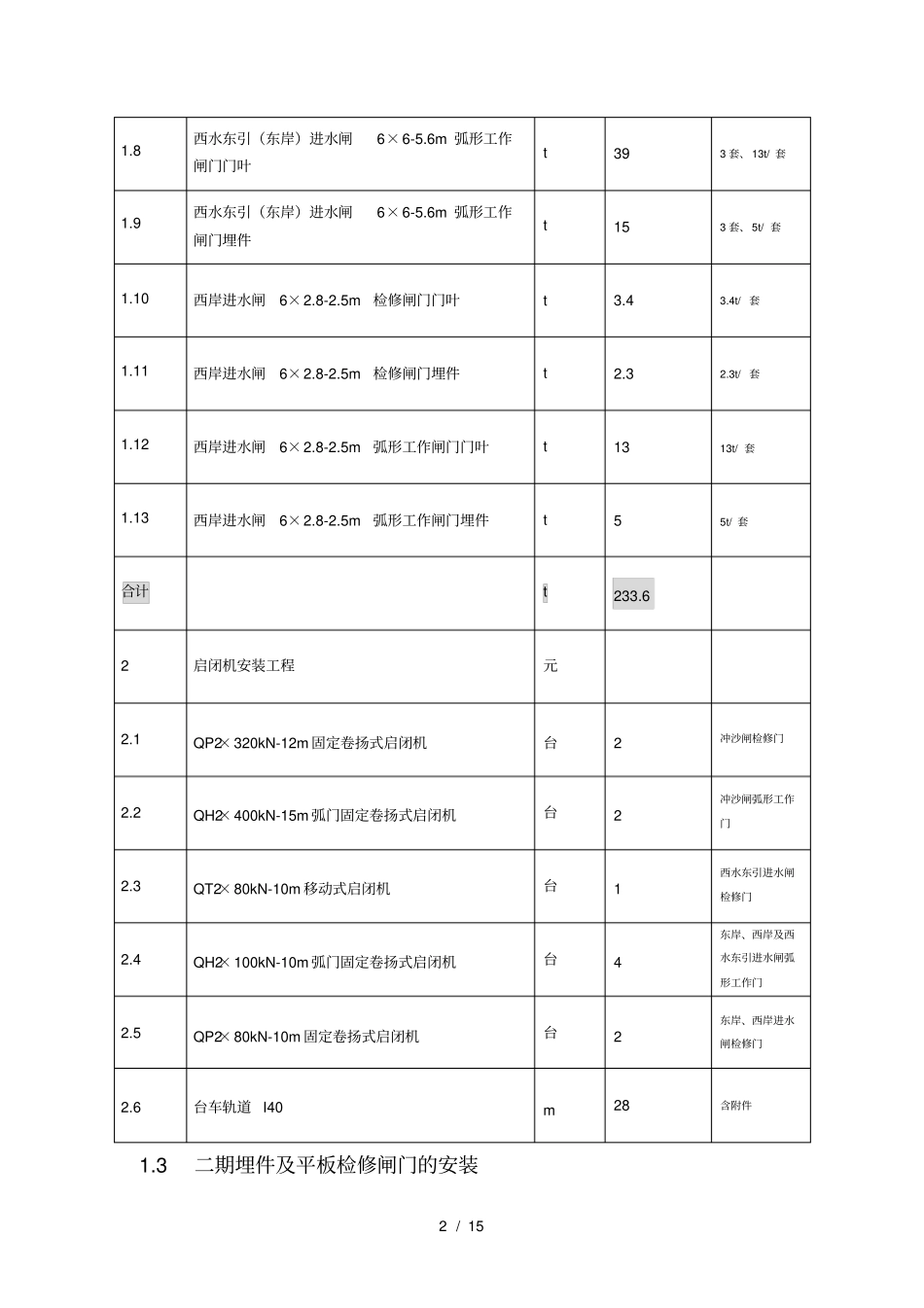

1 / 15 金属结构设备安装施工方案1.1 概况拦河引水枢纽工程全部安装项目有西水东引进水闸、东岸进水闸、西岸进水闸、左右岸泄洪冲沙闸检修门、弧形工作门埋件、闸门及启闭机等附属设施。全部安装项目的规格和数量详见表1-1。1.2 埋件、闸门、启闭机安装主要工程量表 1-1 主要工程量项目编号项目名称单位工程量备注（二）金属结构安装工程1 闸门、埋件安装工程1.1 冲沙闸 12×5.72-5.42m平板检修闸门门叶t 35.4 2 套、 17.7t/套1.2 冲沙闸 12×5.72-5.42m检修闸门埋件t 10.2 2 套、 5.1t/ 套1.3 冲沙闸 12×8.4-8.4m弧形工作闸门门叶t 75 2 套、 37.5t/套1.4 冲沙闸 12×8.4-8.4m弧形工作闸门埋件t 11.4 2 套、 5.7t/ 套1.5 冲沙闸出口检修闸门埋件t 6.8 2 套、 3.4t/ 套1.6 西水东引（东岸）进水闸6×2.8-2.5m检修闸门门叶t 10.2 3 套、 3.4t/ 套1.7 西水东引（东岸）进水闸6×2.8-2.5m检修闸门埋件t 6.9 3 套、 2.3t/ 套2 / 15 1.8 西水东引（东岸）进水闸6×6-5.6m 弧形工作闸门门叶t 39 3 套、 13t/ 套1.9 西水东引（东岸）进水闸6×6-5.6m 弧形工作闸门埋件t 15 3 套、 5t/ 套1.10 西岸进水闸6×2.8-2.5m检修闸门门叶t 3.4 3.4t/ 套1.11 西岸进水闸6×2.8-2.5m检修闸门埋件t 2.3 2.3t/ 套1.12 西岸进水闸6×2.8-2.5m弧形工作闸门门叶t 13 13t/ 套1.13 西岸进水闸6×2.8-2.5m弧形工作闸门埋件t 5 5t/ 套合计t 233.6 2 启闭机安装工程元2.1 QP2×320kN-12m 固定卷扬式启闭机台2 冲沙闸检修门2.2 QH2×400kN-15m 弧门固定卷扬式启闭机台2 冲沙闸弧形工作门2.3 QT2×80kN-10m 移动式启闭机台1 西水东引进水闸检修门2.4 QH2×100kN-10m 弧门固定卷扬式启闭机台4 东岸、西岸及西水东引进水闸弧形工作门2.5 QP2×80kN-10m 固定卷扬式启闭机台2 东岸、西岸进水闸检修门2.6 台车轨道 I40 m 28含附件1.3 二期埋件及平板检修闸门的安装3 / 15 1.3.1 安装前的准备工作①、所有吊装设备及构件进场道路通畅，所有门槽埋件砼结合面凿毛已完成，槽内杂物已清理完毕，检查二期砼的位置和断面尺寸以及预埋插筋布置位置符合设计要求。② 进入工作现场后，应对工作面进行清理，所有杂物必须清除干净。③对安装的产品， 应根据发货清单进行清点， 检查是否符合所标明的数量与规格， 在运输、吊装、存放过程中有无损伤、 变形、丢失，并检查...
