闸门及启闭机安装方案

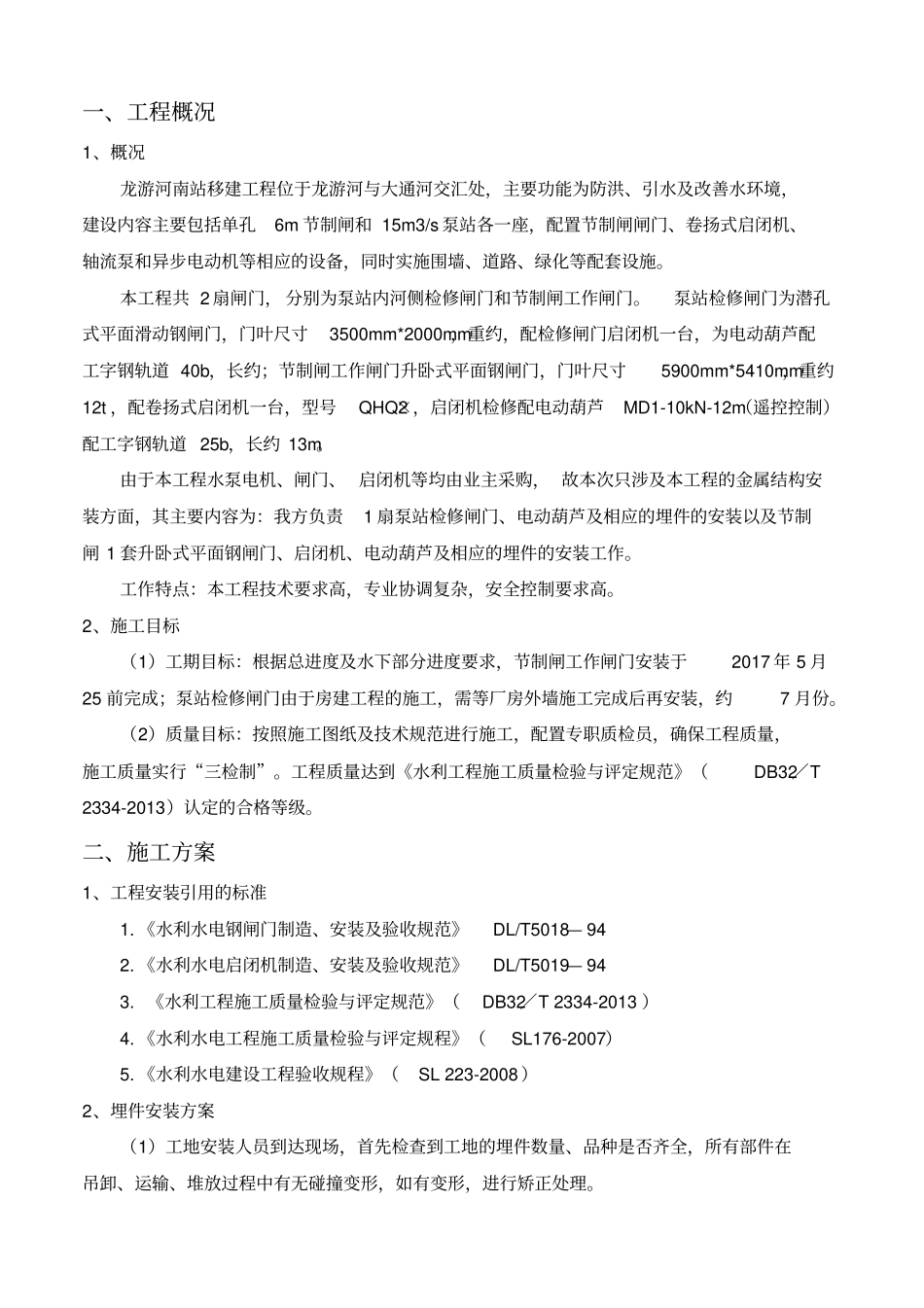

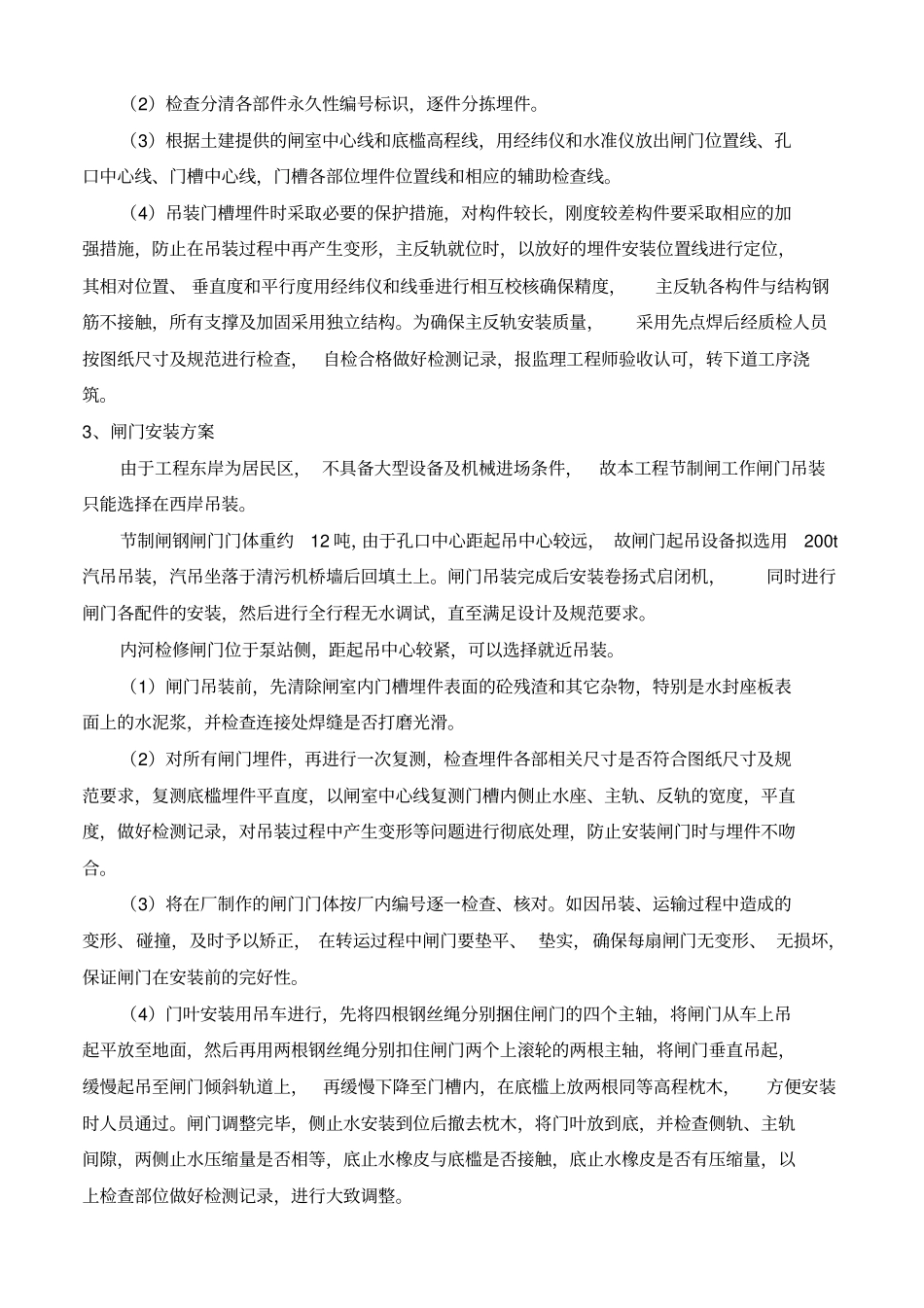

目录一、工程概况1、概况龙游河南站移建工程位于龙游河与大通河交汇处，主要功能为防洪、引水及改善水环境，建设内容主要包括单孔6m 节制闸和 15m3/s 泵站各一座，配置节制闸闸门、卷扬式启闭机、轴流泵和异步电动机等相应的设备，同时实施围墙、道路、绿化等配套设施。本工程共 2 扇闸门， 分别为泵站内河侧检修闸门和节制闸工作闸门。泵站检修闸门为潜孔式平面滑动钢闸门，门叶尺寸3500mm*2000mm，重约，配检修闸门启闭机一台，为电动葫芦配工字钢轨道 40b，长约；节制闸工作闸门升卧式平面钢闸门，门叶尺寸5900mm*5410mm，重约12t ，配卷扬式启闭机一台，型号QHQ2×，启闭机检修配电动葫芦MD1-10kN-12m（遥控控制）配工字钢轨道 25b，长约 13m。由于本工程水泵电机、闸门、 启闭机等均由业主采购， 故本次只涉及本工程的金属结构安装方面，其主要内容为：我方负责1 扇泵站检修闸门、电动葫芦及相应的埋件的安装以及节制闸 1 套升卧式平面钢闸门、启闭机、电动葫芦及相应的埋件的安装工作。工作特点：本工程技术要求高，专业协调复杂，安全控制要求高。2、施工目标（1）工期目标：根据总进度及水下部分进度要求，节制闸工作闸门安装于2017 年 5 月25 前完成；泵站检修闸门由于房建工程的施工，需等厂房外墙施工完成后再安装，约7 月份。（2）质量目标：按照施工图纸及技术规范进行施工，配置专职质检员，确保工程质量，施工质量实行“三检制”。工程质量达到《水利工程施工质量检验与评定规范》（DB32／T 2334-2013）认定的合格等级。二、施工方案1、工程安装引用的标准1. 《水利水电钢闸门制造、安装及验收规范》DL/T5018— 94 2. 《水利水电启闭机制造、安装及验收规范》DL/T5019— 94 3. 《水利工程施工质量检验与评定规范》（DB32／T 2334-2013 ）4. 《水利水电工程施工质量检验与评定规程》（SL176-2007）5. 《水利水电建设工程验收规程》（SL 223-2008 ）2、埋件安装方案（1）工地安装人员到达现场，首先检查到工地的埋件数量、品种是否齐全，所有部件在吊卸、运输、堆放过程中有无碰撞变形，如有变形，进行矫正处理。（2）检查分清各部件永久性编号标识，逐件分拣埋件。（3）根据土建提供的闸室中心线和底槛高程线，用经纬仪和水准仪放出闸门位置线、孔口中心线、门槽中心线，门槽各部位埋件位置线和相应的辅助检查线。（4）吊装门槽埋件时采取必要的保护措施，对构件较长，刚度较差构件要采取相应的加...
