阻燃和非阻燃型交联聚乙烯绝缘电力电缆

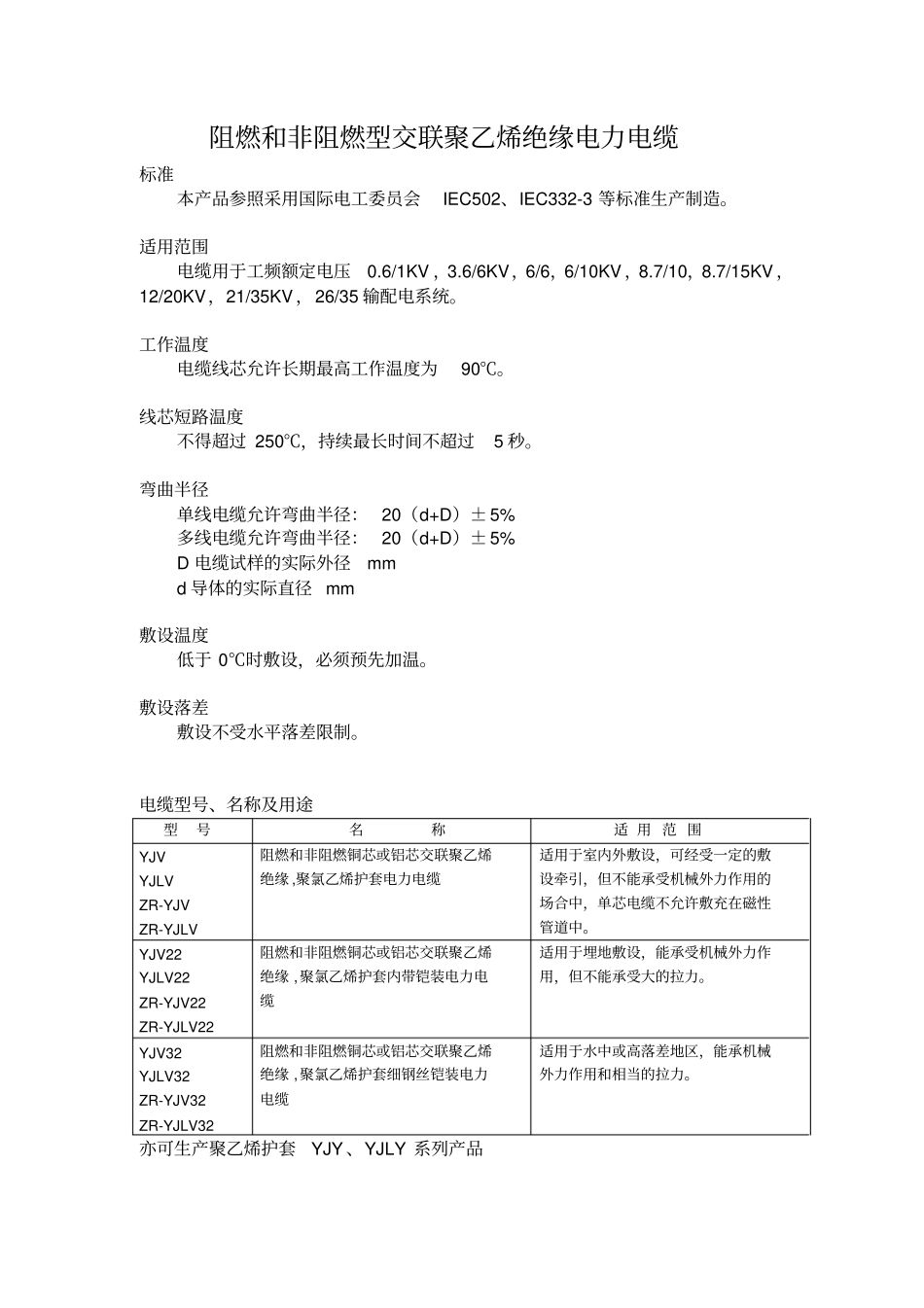

阻燃和非阻燃型交联聚乙烯绝缘电力电缆_第1页
1/20

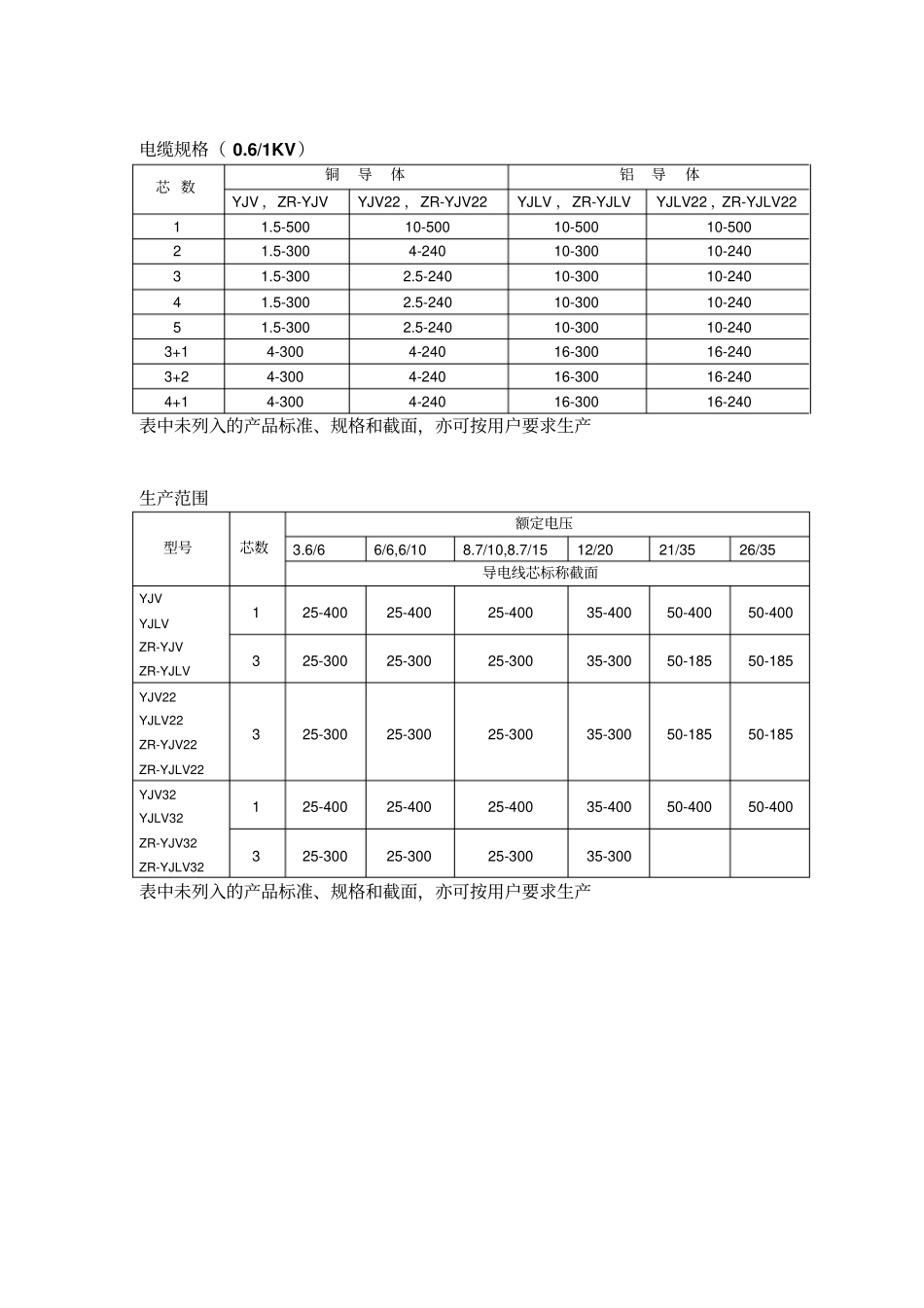

阻燃和非阻燃型交联聚乙烯绝缘电力电缆_第2页
2/20

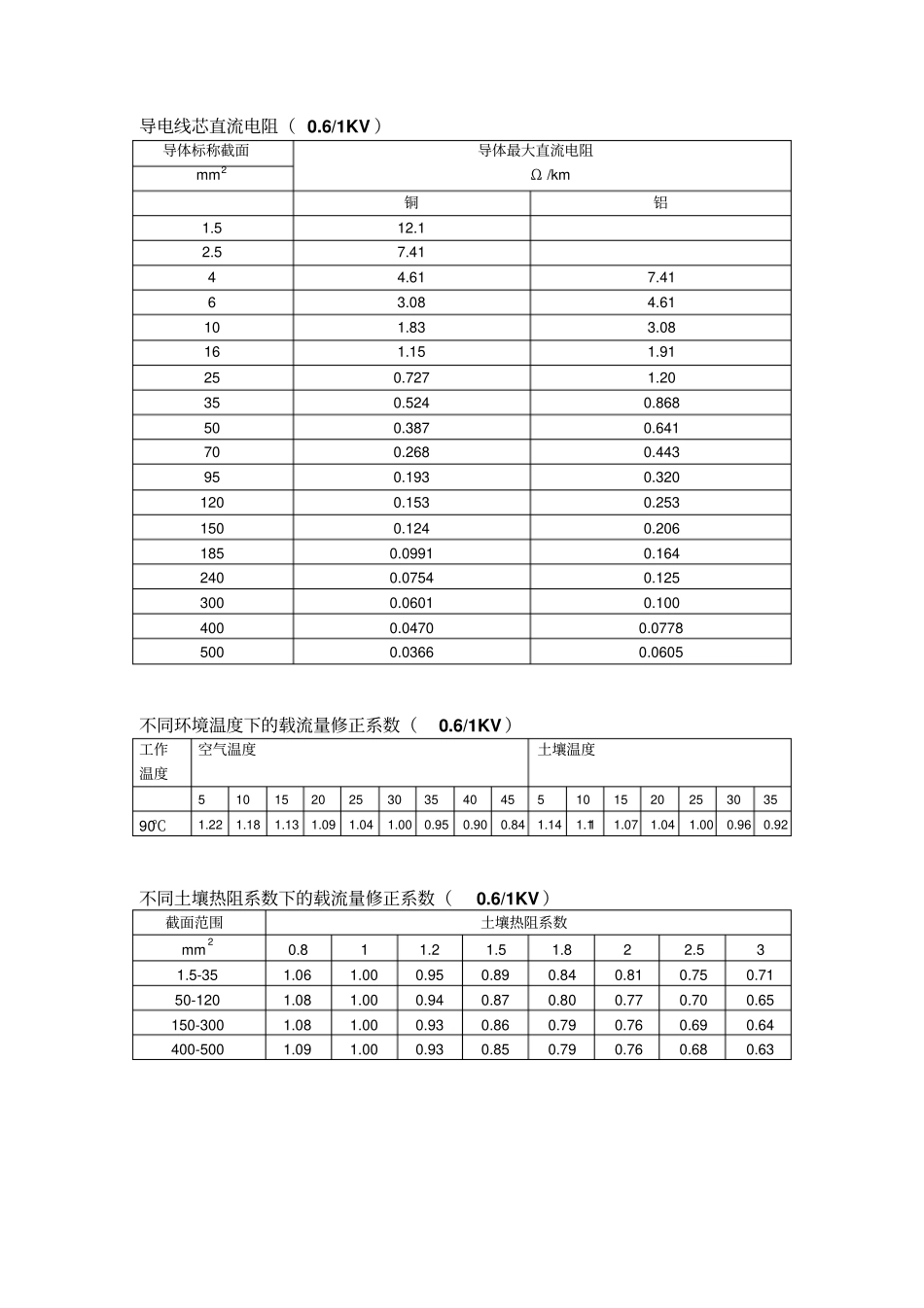

阻燃和非阻燃型交联聚乙烯绝缘电力电缆_第3页
3/20
阻燃和非阻燃型交联聚乙烯绝缘电力电缆标准本产品参照采用国际电工委员会IEC502、IEC332-3 等标准生产制造。适用范围电缆用于工频额定电压0.6/1KV ,3.6/6KV,6/6,6/10KV ,8.7/10,8.7/15KV ,12/20KV,21/35KV ,26/35 输配电系统。工作温度电缆线芯允许长期最高工作温度为90℃。线芯短路温度不得超过 250℃,持续最长时间不超过5 秒。弯曲半径单线电缆允许弯曲半径: 20(d+D)± 5% 多线电缆允许弯曲半径: 20(d+D)± 5% D 电缆试样的实际外径mm d 导体的实际直径 mm 敷设温度低于 0℃时敷设,必须预先加温。敷设落差敷设不受水平落差限制。电缆型号、名称及用途型号名称适 用 范 围YJV YJLV ZR-YJV ZR-YJLV 阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘 ,聚氯乙烯护套电力电缆适用于室内外敷设,可经受一定的敷设牵引,但不能承受机械外力作用的场合中,单芯电缆不允许敷充在磁性管道中。YJV22 YJLV22 ZR-YJV22 ZR-YJLV22 阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘 ,聚氯乙烯护套内带铠装电力电缆适用于埋地敷设,能承受机械外力作用,但不能承受大的拉力。YJV32 YJLV32 ZR-YJV32 ZR-YJLV32 阻燃和非阻燃铜芯或铝芯交联聚乙烯绝缘 ,聚氯乙烯护套细钢丝铠装电力电缆适用于水中或高落差地区,能承机械外力作用和相当的拉力。亦可生产聚乙烯护套YJY 、YJLY 系列产品电缆规格( 0.6/1KV)芯 数铜导体铝导体YJV ,ZR-YJV YJV22 ,ZR-YJV22 YJLV ,ZR-YJLV YJLV22 ,ZR-YJLV22 1 1.5-500 10-500 10-500 10-500 2 1.5-300 4-240 10-300 10-240 3 1.5-300 2.5-240 10-300 10-240 4 1.5-300 2.5-240 10-300 10-240 5 1.5-300 2.5-240 10-300 10-240 3+1 4-300 4-240 16-300 16-240 3+2 4-300 4-240 16-300 16-240 4+1 4-300 4-240 16-300 16-240 表中未列入的产品标准、规格和截面,亦可按用户要求生产生产范围型号芯数额定电压3.6/6 6/6,6/10 8.7/10,8.7/15 12/20 21/35 26/35 导电线芯标称截面YJV YJLV ZR-YJV ZR-YJLV 1 25-400 25-400 25-400 35-400 50-400 50-400 3 25-300 25-300 25-300 35-300 50-185 50-185 YJV22 YJLV22 ZR-YJV22 ZR-YJLV22 3 25-300 25-300 25-300 35-300 50-185 50-185 YJV32 YJLV32 ZR-YJV32 ZR-YJLV32 1 25-400 25-400 25-400 35-400 50-400 50-400 3 25-300 25-300 25-300 35-3...
