液压管道施工方案

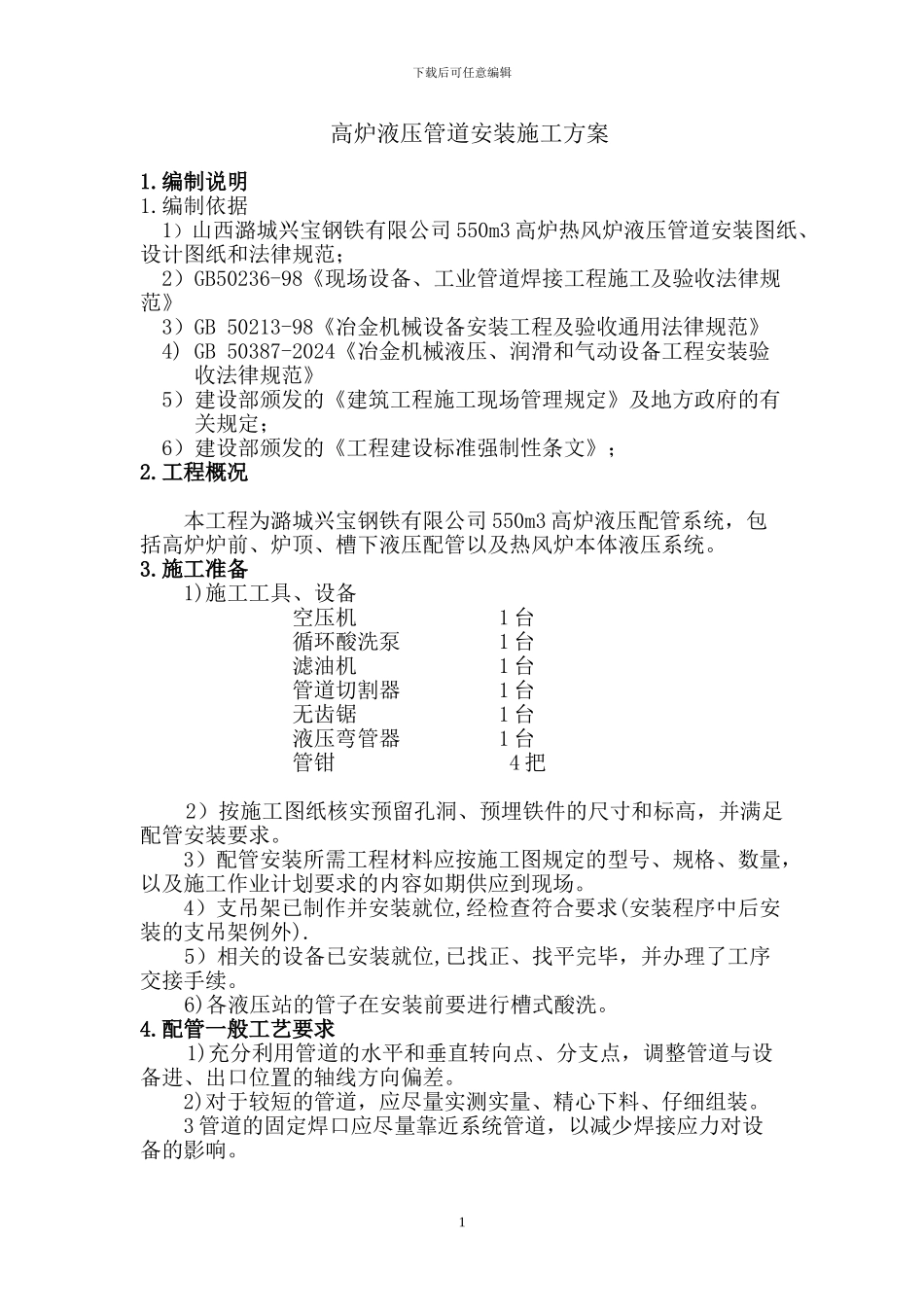

下载后可任意编辑高炉液压管道安装施工方案1.编制说明1.编制依据1）山西潞城兴宝钢铁有限公司 550m3 高炉热风炉液压管道安装图纸、设计图纸和法律规范；2）GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》3）GB 50213-98《冶金机械设备安装工程及验收通用法律规范》4) GB 50387-2024《冶金机械液压、润滑和气动设备工程安装验收法律规范》5）建设部颁发的《建筑工程施工现场管理规定》及地方政府的有关规定；6）建设部颁发的《工程建设标准强制性条文》；2.工程概况本工程为潞城兴宝钢铁有限公司 550m3 高炉液压配管系统，包括高炉炉前、炉顶、槽下液压配管以及热风炉本体液压系统。 3.施工准备1)施工工具、设备 空压机 1 台 循环酸洗泵 1 台 滤油机 1 台 管道切割器 1 台无齿锯 1 台液压弯管器 1 台管钳 4 把 2）按施工图纸核实预留孔洞、预埋铁件的尺寸和标高，并满足配管安装要求。 3）配管安装所需工程材料应按施工图规定的型号、规格、数量，以及施工作业计划要求的内容如期供应到现场。 4）支吊架已制作并安装就位,经检查符合要求(安装程序中后安装的支吊架例外).5）相关的设备已安装就位,已找正、找平完毕，并办理了工序交接手续。6)各液压站的管子在安装前要进行槽式酸洗。4.配管一般工艺要求 1)充分利用管道的水平和垂直转向点、分支点，调整管道与设备进、出口位置的轴线方向偏差。 2)对于较短的管道，应尽量实测实量、精心下料、仔细组装。 3 管道的固定焊口应尽量靠近系统管道，以减少焊接应力对设备的影响。1下载后可任意编辑 4）为避开焊缝在管道内部产生焊瘤、焊渣，安装前，除进行常规清理外，还应用压缩空气进行吹扫。 5）管道不允许与设备强制连接，已与设备连接的管道应及时用支（吊）架固定，以免管道重量附加到设备上。液压管道酸洗方法5.液压管道的酸洗工艺流程： 1）管材验收 用于液压系统的管材应具有制造厂的材质合格证，其规格型号、数量和材质应与施工图纸的技术要求相符。 甲方购进的液压管材的表面不得有裂纹、折叠、离层和结疤缺陷存在。检查钢管壁厚时，除壁厚本身的负偏差值外还应包括同一表面部位的锈蚀、划道、刮伤深度，其总和不应超过标准规定的壁厚负偏差。 2）脱脂、酸洗、中和、冲洗、拉油 在合格的液压管材进料后，根据管子的长度制作一套脱脂槽、酸洗槽、中和槽、水槽、钝化槽用来进行酸洗。所有接头体与液压管道连接部位，先将管道与接头体焊接后...
