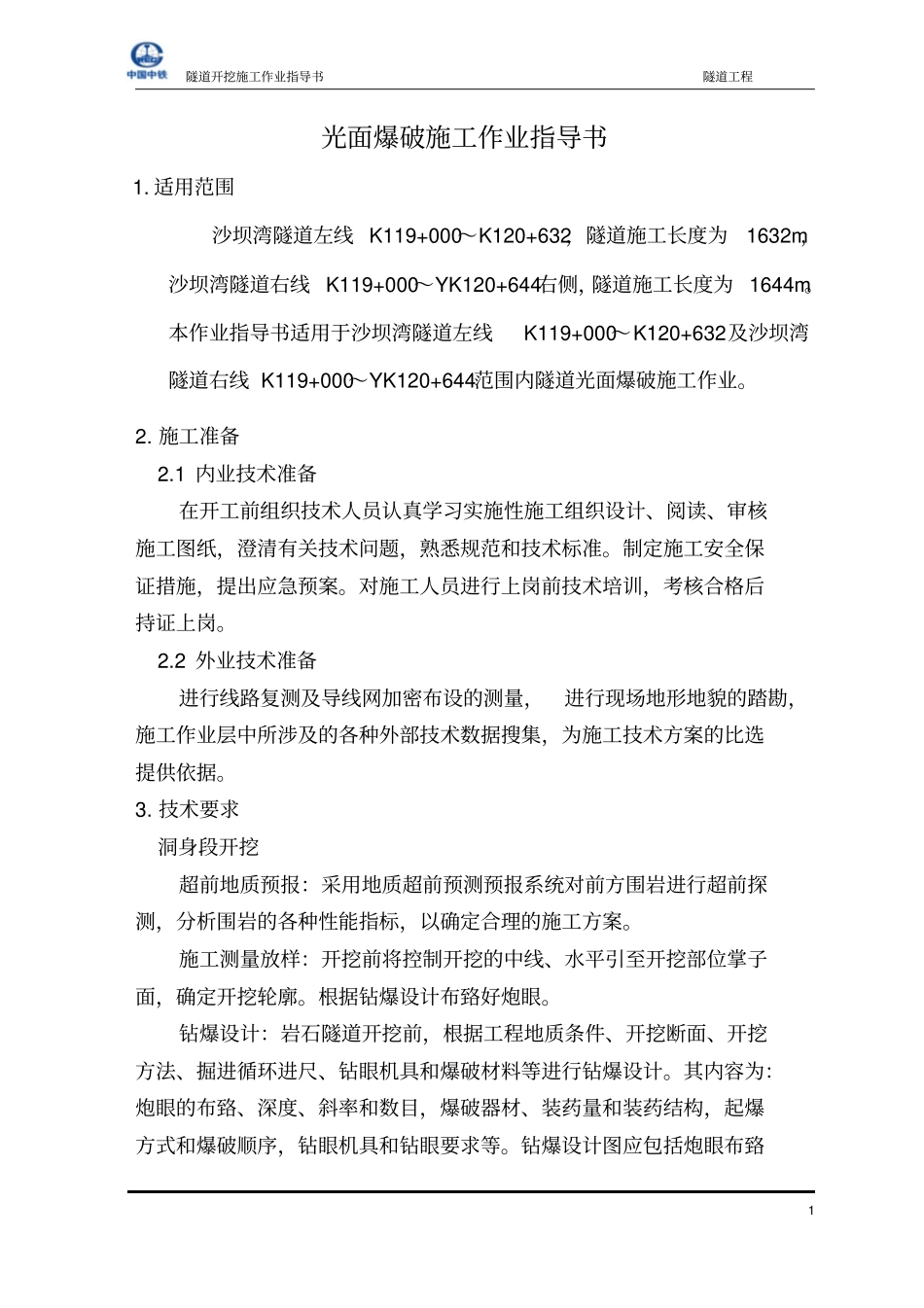

光面爆破施工作业指导书编制：审核：批准：隧道开挖施工作业指导书隧道工程1 光面爆破施工作业指导书1. 适用范围沙坝湾隧道左线 K119+000～K120+632，隧道施工长度为1632m，沙坝湾隧道右线 K119+000～YK120+644右侧，隧道施工长度为 1644m。本作业指导书适用于沙坝湾隧道左线K119+000～K120+632及沙坝湾隧道右线 K119+000～YK120+644范围内隧道光面爆破施工作业。2. 施工准备2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备进行线路复测及导线网加密布设的测量，进行现场地形地貌的踏勘，施工作业层中所涉及的各种外部技术数据搜集，为施工技术方案的比选提供依据。3. 技术要求洞身段开挖超前地质预报：采用地质超前预测预报系统对前方围岩进行超前探测，分析围岩的各种性能指标，以确定合理的施工方案。施工测量放样：开挖前将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓。根据钻爆设计布臵好炮眼。钻爆设计：岩石隧道开挖前，根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破材料等进行钻爆设计。其内容为：炮眼的布臵、深度、斜率和数目，爆破器材、装药量和装药结构，起爆方式和爆破顺序，钻眼机具和钻眼要求等。钻爆设计图应包括炮眼布臵隧道开挖施工作业指导书隧道工程2 图、周边眼装药结构图、钻爆参数表、主要经济技术指标及必要的说明。开挖作业照明安装，钻眼机具到位，高压风、水管的连接。做好洞内、外排水系统，保证排水畅通。规划弃碴位臵，布臵出碴路线，出碴设备准备。4. 施工程序与工艺流程4. 1 施工程序：施工准备围岩处理测量放线钻孔装药爆破开挖洞身支护4. 2 工艺流程5. 施工要求 5.1 施工准备开挖前应先进行测量放样，控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓。测量人员定出隧道中线和开挖轮廓线，用红油漆按钻爆布臵画出炮眼位臵，经检测合格后方可施工。开挖作业照明安装，钻眼机具到位，高压风水管的连接，做好洞内、外排水系统，保证排水畅通，规划弃碴场位臵，布设出碴路线，出碴设备准备。孔位定位钻机就位装药、爆破风钻钻孔、洗孔、验孔围岩处理测量放线施工准备安全处理出碴支护隧道开挖施工作业指导书隧道工程3 5.2 施工工艺正洞洞身主要开挖方法根据...
